Характеристики
| Назначение по названию | Для печи преднагрева |
|---|---|
| Мощность | 1,2 кВт |
Где стоит такой нагреватель
Микроволновая печь с грилем
Узел: трубчатый гриль-элемент в верхней части камеры (альтернатива - компактная кварцевая трубка под решёткой, либо гибрид: кварцевая лампа сверху и ТЭН снизу). Какой ТЭН ставят: ТЭНовый гриль (трубка со спиралью внутри, дёшев, но занимает полезный объём камеры и требует частой очистки) или кварцевый (компактнее, быстрее нагревается,… Почему отказывает: нагар от жира на спирали ТЭН-гриля при недостаточно частой очистке, перегорание спирали при долгой работе без остывания между циклами.
Мини-печь настольная
Узел: отдельные открытые ТЭН сверху и снизу камеры, включаются раздельно или вместе по режимам. Какой ТЭН ставят: открытый трубчатый, верхний и нижний разной мощности; общая мощность моделей 1300-1550 Вт. Почему отказывает: открытая спираль повреждается механически при чистке, перегорает при касании продуктами или фольгой.
Как ТЭН 1200W работает в печи и что приводит к отказу
ТЭН печи преднагрева 1200W выбирают как замену с учётом конструкции камеры и места установки. В оборудовании с грилем нагревательный узел может быть трубчатым, а в настольной мини-печи сверху и снизу камеры могут стоять отдельные открытые элементы. Для этих вариантов различаются расположение, форма и условия работы. Поэтому совпадение мощности с маркировкой 1200W само по себе не подтверждает, что деталь встанет на место старой.
В справочнике оборудования указаны микроволновки LG MB63W35GIB и Samsung MG23F301TAW, а также настольные печи Centek CT-1536-20 и Artel MD-4218L. Это примеры моделей с грилем или верхним и нижним нагревом, а не перечень оборудования, для которого подтверждена установка ТЭНа 1200W. При подборе сопоставляют конструкцию узла и старую деталь с параметрами нового нагревателя.
У открытого элемента мини-печи спираль может повредиться при чистке или контакте с продуктом и фольгой. У гриль-элемента причиной отказа может стать нагар жира или длительная работа без остывания между циклами. Если нужен воздушный тэн, учитывают режим работы камеры и исполнение оболочки. Трубчатый электронагреватель мощностью 1200W подбирают не по одному назначению печи, а по совокупности параметров заменяемой детали.
Замена ТЭНа печи преднагрева 1200W
Перед заменой ТЭНа мощностью 1200W сверьте снятую деталь с узлом печи и определите, совпадают ли её конструкция, крепление и электрические параметры.
- Отключите оборудование от электропитания и дождитесь, пока камера и установленный в ней элемент остынут. До снятия не касайтесь нагревателя и токоведущих частей.
- Освободите ТЭН от крепления и отсоедините его, ориентируясь на конструкцию узла. До демонтажа зафиксируйте, как расположены элемент, крепление и выводы.
- Сверьте мощность: у этой карточки указано 1200W. Дополнительно проверьте маркировку старой детали, её длину, форму, диаметр трубки, тип крепления и положение выводов.
- Сопоставьте параметры старого элемента с требуемым исполнением. Если мощности 1200W недостаточно для идентификации детали, уточните также напряжение и конструкцию узла.
- Установите ТЭН, соответствующий параметрам печи, закрепите его и выполните подключение с учётом прежнего расположения выводов.
- После сборки убедитесь, что нагреватель не касается частей камеры, продуктов или фольги. Проверяйте работу только после установки защитных элементов оборудования.
Как изменить исполнение ТЭНа 1200W по заказу
Для ТЭНа печи преднагрева 1200W можно согласовать исполнение под геометрию узла, способ крепления и воздушную среду.
- Мощность и напряжение: в карточке указано 1200W → по заказу выполняем мощность от 100 Вт. Если штатное электропитание требует иного номинала, ТЭН можно выполнить на 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При изменении мощности учитываем геометрию элемента и условия работы в воздушной среде.
- Форма и длина: форма и размеры ТЭНа 1200W в названии не указаны → по заказу делаем прямое исполнение, U, W, M, Г-образную форму, скрепку, кольцо, спираль или вариант по эскизу. Для конкретной детали согласуем длину, радиус гиба и межосевое расстояние, чтобы повторить заданную геометрию.
- Крепление: тип крепления ТЭНа 1200W в названии не указан → по заказу выполняем штуцер с гайкой либо фланец. Для штуцера можно выбрать метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубную резьбу G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2.

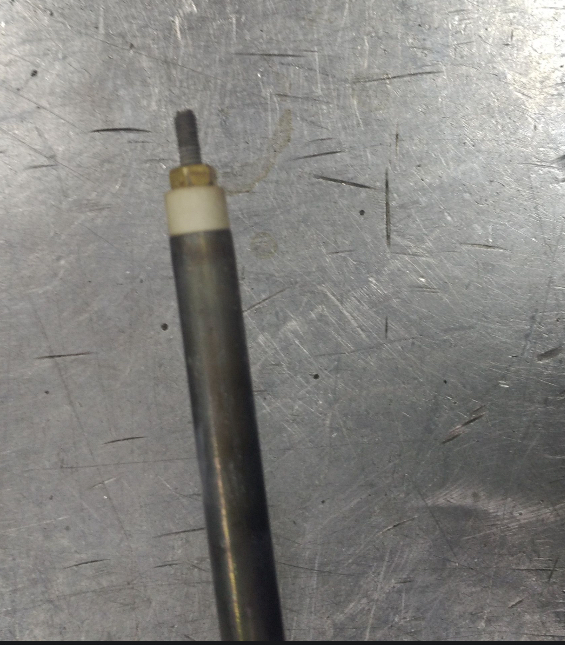

- Выводы: их исполнение для ТЭНа 1200W в названии не указано → по заказу контактную часть можно выполнить как стержень с резьбой М4, М5 или М6 и гайками либо как провода в термостойкой изоляции. Длину холодной зоны задаём для выбранного исполнения с учётом места подключения в узле.
- Оболочка и дополнительные элементы: материал оболочки ТЭНа 1200W в названии не указан → для воздуха можно выбрать чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой. Для воздуха с обдувом по заказу добавляем оребрение; также возможно исполнение со встроенным термовыключателем или термостатом.
Где применяют подобные ТЭН для печи и нагрева воздуха
Подобные трубчатые ТЭН применяют в сушильных барабанах промышленных прачечных, где горячий воздух проходит через вращающийся барабан, и в сушильных камерах для древесины, где контролируют температуру и влажность. В камерах полимеризации порошковой покраски нагрев воздуха нужен для отверждения покрытия, нанесённого на изделие. Для этих задач важны среда и организация обдува; ТЭН печи преднагрева 1200W не назначают для другого оборудования только по совпадению мощности.
Подобные нагреватели используют также в термоусадочных туннелях для усадки плёнки, в дезинфекционных камерах с увлажнённым горячим воздухом и в микроволновых печах с грилем для получения корочки. В настольных мини-печах верхний и нижний элементы могут работать раздельно или вместе: этот режим описывают как ТЭН верхний нижний нагрев. Модели LG MB65W65DIR, Samsung MW4000D и Ginzzu HOT-132 приведены в справочнике как примеры оборудования, где встречаются соответствующие узлы нагрева. Они не подтверждают совместимость с ТЭНом 1200W.
Для камер с обдувом можно рассматривать оребрённый ТЭН, если такое исполнение требуется условиями установки. В остальных случаях выбор материала оболочки и формы элемента зависит от задачи и конструкции узла. ТЭН для печи мощностью 1200W можно изменить по согласованным параметрам, однако назначение исходной детали и геометрию оборудования необходимо учитывать отдельно.
Что прислать для подбора замены 1200W
Чтобы сопоставить ТЭН печи преднагрева мощностью 1200W с заменяемым элементом, подготовьте сведения о детали и узле установки.
- Модель оборудования или фотографию его шильдика.
- Фото старого ТЭНа целиком и крупно маркировку, если она есть у вывода или на штуцере.
- Развёрнутую длину либо длину и форму после гибки, а также диаметр трубки.
- Мощность и напряжение старого элемента, если эти данные читаются.
- Описание среды и крепления: воздух неподвижный или с обдувом, штуцер с резьбой, гайка либо фланец.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воздуха | чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Вопросы
Можно ли сделать ТЭН 1200W с другой резьбой штуцера или креплением?
Да. Для ТЭНа мощностью 1200W по заказу можно выбрать штуцер с доступной метрической или трубной резьбой либо фланец. Конкретное крепление согласуют по конструкции узла.
Можно ли изменить выводы или контактный стержень у ТЭНа 1200W?
Да. Для исполнения 1200W доступны контактные стержни с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину холодной зоны задают с учётом конструкции старого элемента.
Можно ли заказать другую мощность или напряжение вместо 1200W?
Да, по заказу можно выполнить мощность от 100 Вт. Для ТЭНа печи преднагрева доступны напряжения 12, 24, 36, 48, 110, 220, 230, 380 и 400 В; параметры согласуют с геометрией и условиями работы.
Можно ли изготовить замену ТЭНа 1200W без маркировки старого?
Можно подобрать исполнение по имеющимся данным: фотографии, длине, форме, диаметру трубки, креплению и параметрам электропитания. Укажите также модель оборудования, если она известна.
Можно ли использовать ТЭН 1200W в другой среде?
Применение зависит от среды и исполнения оболочки. Для воздуха у ТЭНа 1200W можно выбрать чёрную, нержавеющую или жаропрочную сталь с учётом температуры оболочки; перенос в другую среду требует отдельного подбора.
Подойдёт ли ТЭН 1200W к моей модели оборудования?
По одной мощности совместимость не определить. LG MB63W35GIB и Centek CT-1536-20 приведены как примеры оборудования с разными узлами нагрева; для подбора ТЭНа 1200W нужны данные старой детали и её крепления.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
