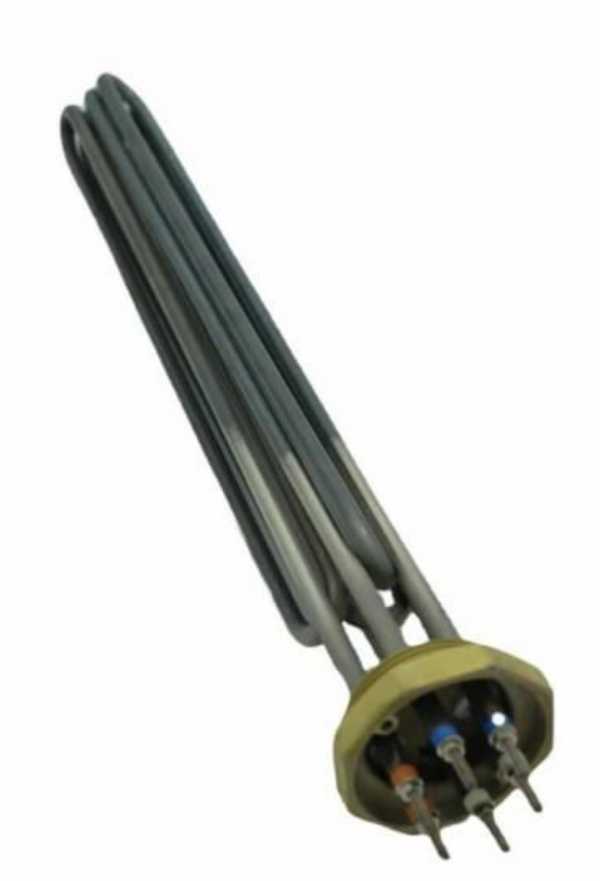

Характеристики
| Мощность | 15 кВт |
|---|---|
| Напряжение | 3×380 В |
| Резьба | G2 |
| Тип | ТЭНБ (без термостата) |
Где применяется и в каком оборудовании
Блок тэнов g2 устанавливается в электрокотлы ЭВАН серий Warmos, Next и другие модели, рассчитанные на резьбу G2. Также может использоваться в твердотопливных котлах как резервный подогрев при условии полного погружения активной части. Для работы необходим внешний пульт управления или контроллер котла.
Как подобрать блок ТЭН
При подборе учитывайте мощность, напряжение, присоединительную дюймовую резьбу и погружную длину. Для данного блока мощность 15 кВт, напряжение 3×380 В, резьба G2. Убедитесь, что сечение кабеля и автомат соответствуют току нагрузки. Удельная поверхностная мощность (Вт/см²) не должна превышать пределов по ГОСТ 13268-88 для данной среды. Не забудьте про заземление корпуса котла. Для сетей 3×220 В доступны блоки другой мощности.
Из нашей практики
Для производителя котельного оборудования изготовили блоки 30 кВт из 8 U-образных элементов Ø16 мм в пучке Ø115 мм, длина 280 мм, фланец по ГОСТ 33259-2015, с гильзой под термопару. Для энергетического предприятия поставили блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, среда вода и антифриз, давление 3 атм, длина 450 мм, партия 12 штук. Эти блоки тэнов для котлов были выполнены по индивидуальным требованиям.
Теплоноситель: вода или антифриз
Блок ТЭНБ может работать как на воде, так и на антифризе (пропиленгликоль). При использовании антифриза учитывайте его теплоёмкость и вязкость - это влияет на теплоотдачу и удельную поверхностную мощность. Для воды требуется жёсткость не выше определённых значений, чтобы избежать накипи. Индекс Ризнера помогает оценить склонность воды к накипеобразованию. Давление в системе (атмосферы) не должно превышать допустимое для блока.
Конструкция и дополнительные исполнения
Стандартно ТЭНы в блоке запрессованы в фланец с дюймовой резьбой. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. В комплект может входить гильза под датчик, колпак или клеммная коробка, термостат (для ТЭНБР). Материал оболочки: стандартно сталь, по заказу нержавеющая 08Х18Н10Т для агрессивных сред. Для электрокотла Зота также возможен подбор, но уточните резьбу.
Что прислать для расчёта
Для точного подбора блока ТЭН сообщите:
- что нагреваем и до какой температуры
- присоединение: резьба или фланец, размер (например, фланец Ду50 или Ду80)
- мощность, напряжение, число элементов
- погружную длину и место установки
- модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему котлу?
Проверьте мощность, напряжение и резьбу. Для котла ЭВАН с резьбой G2 и напряжением 3×380 В данный блок подходит. Если у вас другая модель, уточните параметры.
Из какой стали изготовлен блок?
Стандартно оболочка ТЭН: сталь. По заказу делаем из нержавеющей стали 08Х18Н10Т для работы с агрессивными средами или антифризом.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, тогда отдельные нагреватели можно заменить без замены всего блока.
Как проверить старый блок перед заменой?
Измерьте сопротивление изоляции: оно должно быть не менее 0,5 МОм. Если ниже, просушите блок при 120°C или подайте 1/3 номинального напряжения на 6 часов.
Что прислать для расчёта нового блока?
Сообщите мощность, напряжение, резьбу, погружную длину, среду и температуру, а также фото старого блока с биркой или модель оборудования.
Можно ли использовать антифриз в этом блоке?
Да, блок подходит для антифриза на основе пропиленгликоля. Учитывайте, что удельная поверхностная мощность должна быть снижена из-за меньшей теплоотдачи. Рекомендуем проконсультироваться при выборе.
