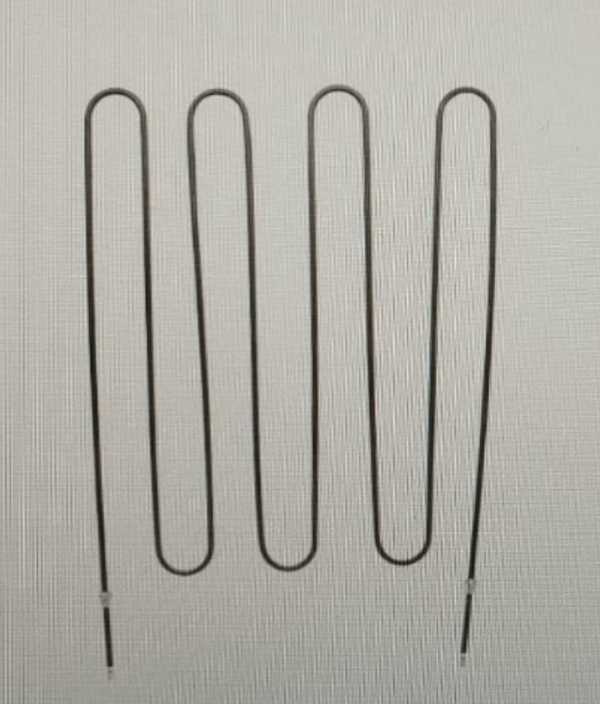

Характеристики
| Тип | ТЭН |
|---|---|
| Оборудование | Печь PizzaGroup 4-8 |
| Обозначение | A87RZ65058 |
| Мощность | 2,8 кВт |
| Напряжение | 220 В |
Где стоит такой нагреватель
Микроволновая печь с грилем
Узел: трубчатый гриль-элемент в верхней части камеры (альтернатива - компактная кварцевая трубка под решёткой, либо гибрид: кварцевая лампа сверху и ТЭН снизу). Какой ТЭН ставят: ТЭНовый гриль (трубка со спиралью внутри, дёшев, но занимает полезный объём камеры и требует частой очистки) или кварцевый (компактнее, быстрее нагревается,… Почему отказывает: нагар от жира на спирали ТЭН-гриля при недостаточно частой очистке, перегорание спирали при долгой работе без остывания между циклами.
Мини-печь настольная
Узел: отдельные открытые ТЭН сверху и снизу камеры, включаются раздельно или вместе по режимам. Какой ТЭН ставят: открытый трубчатый, верхний и нижний разной мощности; общая мощность моделей 1300-1550 Вт. Почему отказывает: открытая спираль повреждается механически при чистке, перегорает при касании продуктами или фольгой.
Что проверить на ТЭНе PizzaGroup 4-8
Для этого товара известны четыре ориентира: печь PizzaGroup 4-8, мощность 2,8 кВт, напряжение 220 В и обозначение A87RZ65058. Длина, изгибы, диаметр трубки и крепление в названии не указаны. По каталожным данным нельзя определить, как именно ТЭН расположен внутри этой печи.
Не следует переносить на PizzaGroup описание других узлов. Например, в микроволновой печи с грилем трубчатый гриль-элемент может находиться в верхней части камеры, но это не подтверждает устройство печи PizzaGroup 4-8.
- Для исполнения 2,8 кВт, 220 В расчётный ток составляет 12,7 А, сопротивление в рабочем режиме - 17,3 Ом.
- Сверьте обозначение A87RZ65058 со снятым нагревателем, если маркировка сохранилась. При отсутствии маркировки сопоставьте саму деталь по геометрии.
- Зафиксируйте длину, форму после гибки, диаметр трубки и конструкцию крепления. Эти параметры не следуют из обозначения мощности 2,8 кВт.
- Перед подбором убедитесь, что совпадают не только 2,8 кВт и 220 В, но и посадка ТЭНа в конкретной печи.
- В справочных данных для микроволновых грилей среди причин отказа указаны нагар от жира и перегорание спирали при долгой работе без остывания между циклами. Эти сведения относятся к гриль-элементам и не описывают установленный в PizzaGroup ТЭН.
Как заменить ТЭН мощностью 2,8 кВт
При замене элемента 2,8 кВт, 220 В в PizzaGroup 4-8 сначала зафиксируйте параметры снятой детали, затем сопоставьте их с обозначением A87RZ65058 и исполнением на замену. Это позволит проверить отдельно электрические характеристики и механическую посадку.
- Обесточьте печь и дождитесь остывания нагревателя. Снимать ТЭН следует при отключённом питании.
- Извлеките старый элемент, не деформируя его, и сохраните для сравнения с новым. Отметьте направление изгибов, положение выводов и точки крепления.
- Проверьте маркировку снятой детали. Каталожные ориентиры для этой позиции: A87RZ65058, 2,8 кВт, 220 В, печь PizzaGroup 4-8.
- Сравните длину, форму и диаметр трубки, а также крепёж. Эти размеры не указаны в названии, поэтому их необходимо проверить по фактическому элементу.
- До установки подтвердите совпадение электрических параметров и посадки. Одинаковая мощность не означает, что ТЭН с другой формой или креплением встанет на место.
- После монтажа убедитесь, что нагреватель закреплён и не касается посторонних частей. Подключение и проверку работы выполняйте с учётом схемы печи.
Как изменить исполнение для PizzaGroup 4-8
Каталожная версия для PizzaGroup 4-8 имеет мощность 2,8 кВт и напряжение 220 В. Если снятый ТЭН требует другой геометрии или электрических параметров, при заказе можно задать нужные характеристики и сопоставить их с местом установки.
- Электрические параметры: сейчас 2,8 кВт, 220 В → по заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Например, для варианта 2,8 кВт на 380 В расчётный ток составит 7,4 А, сопротивление спирали - 51,6 Ом; спираль рассчитываем на 380 В, сохраняя размеры исходного исполнения.
- Другие мощности при 220 В: при 4,2 кВт расчётный ток составляет 19,1 А, а нагрузка на оболочку при сохранении длины меняется в 1,5 раза; при 1,4 кВт ток составляет 6,4 А, нагрузка меняется в 0,5 раза. Для печи PizzaGroup при выборе такого варианта необходимо проверить, соответствуют ли нагрузка и длина условиям работы.
- Крепление: в названии A87RZ65058 тип крепежа не указан → по заказу можем изготовить штуцер с гайкой с резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 либо G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2; доступно и крепление на фланце. Для PizzaGroup вариант выбирают по посадке снятой детали.
- Выводы и форма: каталожное название не задаёт их исполнение → для замены A87RZ65058 можно согласовать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Форма может быть прямой, U, W, M, Г-образной, скрепкой, кольцом, спиралью или оребрённой; её подбирают по геометрии установленного в печи элемента.
- Оболочка и дополнительные элементы: материал для ТЭНа PizzaGroup в названии не указан. Для воздушного исполнения по заказу возможны чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой; также для этого исполнения можно заказать встроенный термовыключатель, термостат или оребрение для работы с обдувом.
Где применяют подобные воздушные ТЭН
Подобные трубчатые ТЭН применяют в печах для пиццы, жарочных шкафах и настольных мини-печах, где нагревается воздух в камере. В мини-печах могут стоять отдельные верхние и нижние элементы; спираль повреждается при механической чистке или контакте с продуктами и фольгой. Это описание типа оборудования, а не подтверждение конструкции ТЭНа A87RZ65058.
Воздушный ТЭН используют также в электроконвекторах, обогревателях кабин спецтехники, лабораторных суховоздушных термостатах и канальных электронагревателях. В одних установках воздух неподвижен, в других проходит с принудительным обдувом. Подобные нагреватели применяют для оттайки испарителя промышленного осушителя, а также в муфельных и тигельных печах. Для каждого узла отдельно выбирают геометрию и электрические параметры; 2,8 кВт и 220 В у позиции PizzaGroup не дают оснований считать её подходящей для перечисленных установок.
В справочнике приведены микроволновые печи с грилем LG MB63W35GIB, LG MB65W65DIR, Samsung MG23F301TAW и Samsung MW4000D. Это примеры оборудования с грилем, а не перечень моделей для ТЭНа A87RZ65058. При подборе замены для PizzaGroup 4-8 сверяйте маркировку и конструкцию снятой детали.
Какие сведения нужны для подбора
Для ТЭНа PizzaGroup 4-8 каталожное обозначение A87RZ65058 и параметры 2,8 кВт, 220 В дают исходные данные. Чтобы проверить замену по посадке, к ним нужно добавить сведения о снятой детали: в названии не указаны её размеры, форма и крепление.
Если требуется изменить напряжение или мощность, сообщите целевые значения вместе с размерами ТЭНа. Например, вариант 2,8 кВт на 380 В имеет расчётные ток 7,4 А и сопротивление спирали 51,6 Ом. При изменении мощности с сохранением длины изменится нагрузка на оболочку, поэтому для 4,2 или 1,4 кВт нужно оценить условия работы.
- Модель оборудования и фотографию шильдика печи PizzaGroup 4-8, если они доступны.
- Фотографию снятого нагревателя и маркировку A87RZ65058, если она читается; для проверки геометрии приложите размеры детали и крепления.
- Требуемые мощность, напряжение и среду работы, если вместо каталожных 2,8 кВт и 220 В нужно другое исполнение.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| 2,8 кВт на 380 В вместо 220 В | ток 7,4 А, сопротивление спирали 51,6 Ом; спираль пересчитываем, размеры остаются |
| Мощность 4,2 кВт на 220 В | ток 19,1 А; при той же длине нагрузка на оболочку изменится в 1,5 раза, длину проверяем под среду |
| Мощность 1,4 кВт на 220 В | ток 6,4 А; при той же длине нагрузка на оболочку изменится в 0,5 раза, длину проверяем под среду |
| Оболочка для воздуха | чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Вопросы
Можно ли для ТЭНа PizzaGroup 4-8 сделать другую резьбу или крепление?
Да, по заказу доступны штуцеры с перечисленными метрическими или трубными резьбами, а также фланец. Для A87RZ65058 крепление в названии не указано, поэтому его выбирают по посадочному месту снятого элемента.
Можно ли изменить выводы ТЭНа 2,8 кВт, 220 В?
Да, по заказу можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. В каталожном названии PizzaGroup 4-8 тип выводов не указан.
Можно ли сделать для PizzaGroup 4-8 другую мощность или напряжение?
Да, электрические параметры можно задать при заказе, но при изменении напряжения спираль рассчитывают под новое значение. Например, для 2,8 кВт на 380 В расчётные ток и сопротивление составляют 7,4 А и 51,6 Ом; каталожное исполнение имеет 220 В.
Можно ли подобрать ТЭН для PizzaGroup 4-8, если маркировка не сохранилась?
Да, для сопоставления с каталожной версией 2,8 кВт, 220 В нужны фотография и размеры снятого элемента, его форма и тип крепления. Маркировка A87RZ65058 помогает подтвердить позицию, но не заменяет проверку геометрии.
Подойдёт ли ТЭН 2,8 кВт, 220 В для другого воздушного оборудования?
Одних параметров 2,8 кВт и 220 В недостаточно: нужно учитывать форму, крепление и режим движения воздуха. Подобные трубчатые электронагреватели применяют, например, в канальных электронагревателях, но это не подтверждает пригодность A87RZ65058 для такой установки.
Подойдёт ли A87RZ65058 к другой модели печи или микроволновки?
Совпадение мощности 2,8 кВт и напряжения 220 В не подтверждает совместимость без проверки размеров и крепления. LG MB63W35GIB и Samsung MG23F301TAW приведены как примеры оборудования с грилем, а не как модели для установки ТЭНа PizzaGroup.
Расчёт по мощности и напряжению
| Расчётный ток | 12,7 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 17,3 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
