Характеристики
| Внутренний диаметр | 170 мм |
|---|---|
| Ширина | 180 мм |
| Напряжение | 380 В |
| Мощность | 4000 Вт |
Конструкция и изоляция
В хомутовых нагревателях с миканитовой изоляцией резистивная проволока (нихромовая лента) укладывается вокруг сердечника, между ним и корпусом из нержавеющей стали прокладывается слой миканита для электроизоляции. Затем нагревателю придают цилиндрическую форму и устанавливают контактный выход.
У производителей для изоляции используют мусковит (температура плавления 1260-1300 °C) и флогопит (сохраняет характеристики до 800 °C). Предел рабочей температуры задаёт связующий лак, а не сама слюда. Миканитовый хомут греет цилиндр только кондуктивным нагревом, поэтому требует плотной посадки.
По ТУ на миканитовые хомутовые нагреватели номинальная удельная мощность составляет 3-7 Вт/см². Фиксация на цилиндре выполняется стяжными болтами (резьба M6-M10) или V-образными скобами.
Где применяется

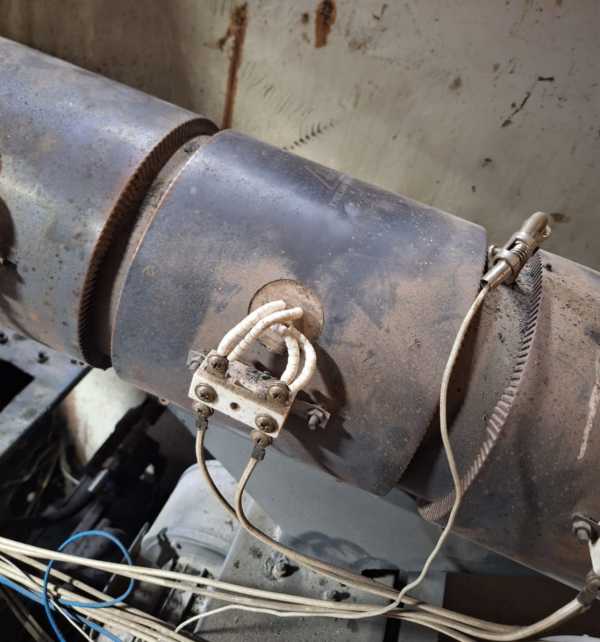

Хомутовые ТЭНы этого типоразмера используются для обогрева материального цилиндра одношнековых и двухшнековых экструдеров, а также в термопластавтоматах (ТПА). Также применяются на прессформах, литейных формах, трубопроводах химических производств и фланцевых соединениях трубопроводов.
В клеевых машинах и другом технологическом оборудовании нагреватель для ТПА или экструдера ставится непосредственно на цилиндр. Обогрев фланца отдельным хомутом - типовое решение.
Цельный или разъёмный: как выбрать
Цельный хомутовый нагреватель (исполнение ХНм) ставится на цилиндр с торца. Если радиальный доступ ограничен или требуется независимое питание двух половин, применяют разъёмное исполнение ПХНм - два полукольца.
Разъёмный хомут удобен при замене без демонтажа вала или шнека, а также когда обе половины нужно регулировать отдельно. В остальных случаях цельный проще в монтаже и дешевле. Выбор зависит от конструкции оборудования.
Подбор по параметрам
Для правильного подбора хомутового ТЭНа учитывают внутренний диаметр (170 мм), ширину (180 мм), мощность (4000 Вт) и напряжение (380 В). Удельная мощность должна соответствовать условиям теплоотвода: для миканитовых нагревателей обычно 3-7 Вт/см².
Важна плотность посадки на цилиндр - при зазоре возможен локальный перегрев. В паспортах производителей указывают максимальную рабочую температуру до 400 °C для слюдяного исполнения. Если требуется более высокая температура, рассматривают керамическую изоляцию.
Что прислать для расчёта
Для изготовления хомутового нагревателя по вашим размерам нужны следующие данные:
Внутренний диаметр и ширина, мощность и напряжение, цельное или разъёмное исполнение, наличие выреза или отверстия под термопару, тип выводов и длина провода, рабочая температура, модель оборудования или фото старого нагревателя с маркировкой.
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный, вырез под термопару
- Тип выводов и длина провода
- Рабочая температура
- Модель оборудования или фото старого нагревателя с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Проверьте внутренний диаметр (170 мм) и ширину (180 мм). Они должны совпадать с посадочным местом на цилиндре. Также нужны ваше напряжение (380 В) и мощность (4000 Вт). Если параметры совпадают - подходит.
Как правильно затянуть хомут на цилиндре?
Затягивайте стяжные болты равномерно, чтобы обеспечить плотный контакт по всей поверхности. Избегайте перекоса - это может вызвать локальный перегрев. Рекомендуется использовать динамометрический ключ.
Можно ли сделать разъёмный хомут или с отверстием под термопару?
Да, по заказу делаем разъёмное исполнение из двух полуколец (ПХНм) и любой вырез или отверстие под термопару. Укажите это при заказе.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление между выводами и на корпус. Сопротивление должно соответствовать расчётному по мощности. Проверьте целостность изоляции мегомметром. Также осмотрите на предмет прогаров или деформации.
Что прислать для расчёта нового нагревателя?
Пришлите внутренний диаметр, ширину, мощность, напряжение, тип исполнения (цельный или разъёмный), наличие отверстий под термопару, тип выводов, рабочую температуру и фото старого нагревателя с маркировкой.
Когда выбирать цельный, а когда разъёмный хомут?
Цельный ставят, если есть доступ к цилиндру с торца. Разъёмный выбирают при ограниченном радиальном доступе или когда нужно независимо питать каждую половину. Разъёмный удобнее при замене без разборки вала.
