Характеристики
| Модель | RC01844000 |
|---|---|

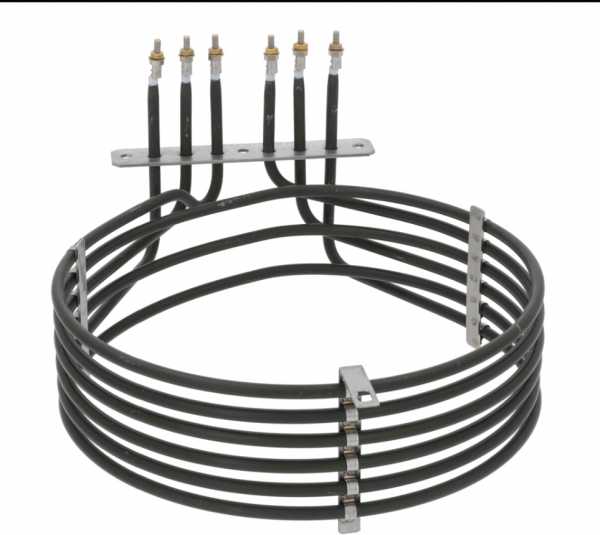

| Тип оборудования | Печь конвекционная TECNOINOX |
| Мощность | 8 кВт |
| Напряжение | 230 В |
Почему воздушный ТЭН может перегореть раньше срока
При замене проверьте не только мощность и напряжение, но и условия работы: воздух неподвижный или движется с обдувом. У производителей буквенные обозначения T и K относятся к нагреву в неподвижной и движущейся воздушной среде соответственно, при температуре оболочки свыше 450°C.
Не считайте обозначение режима подтверждением для этого артикула: в названии товара его нет. Для нагрева приточного воздуха важно подобрать элемент под фактическую среду и конструкцию оборудования.
- Сверьте электрические параметры со старым ТЭН и документацией печи.
- Уточните, есть ли обдув и как установлен нагреватель.
Расчёт по мощности и напряжению
| Расчётный ток | 34,8 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 6,6 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Проверка старого ТЭН мультиметром
На отключённом элементе измерьте сопротивление и осмотрите оболочку, выводы и места крепления. Расчётное сопротивление этого ТЭН в рабочем режиме составляет 6,6 Ом; это значение не является нормой сопротивления изоляции.
В исходных данных нет допустимого значения сопротивления изоляции. Для оценки изоляции используйте критерии из документации оборудования или нагревателя.
- Запишите показание мультиметра и маркировку старого элемента.
- При проверке изоляции отдельно сверяйтесь с нормативом для оборудования.
Какие размеры снять перед заменой
Для подбора важна не только общая форма: зафиксируйте развёрнутую длину или длину после гибки, диаметр трубки и холодные зоны. Снимите размеры крепления, включая резьбу, гайку или фланец и межосевое расстояние.
По заказу трубчатый электронагреватель можно изготовить по чертежу, эскизу, образцу или маркировке старого нагревателя. Форму и материалы оболочки задают в заказе.
- Сфотографируйте ТЭН целиком и отдельно выводы с креплением.
- Укажите форму после гибки и длину прямых участков.
Что показывают расчётные ток и сопротивление
Для этого ТЭН расчётный ток составляет 34,8 А, расчётное сопротивление в рабочем режиме - 6,6 Ом. Ток используют как исходный параметр при выборе автомата и сечения провода; конкретные номиналы в исходных данных не указаны.
Удельная мощность и отдельный расчёт для среды не приведены. По двум указанным значениям нельзя определить режим обдува или подтвердить пригодность элемента для другой среды.
- Сверьте ток с электрической схемой печи.
- Не переносите расчётные значения на другой нагреватель без проверки его параметров.
Подключение одного или нескольких ТЭН
Для артикула RC01844000 в названии указано напряжение 230 В. Схему подключения этого элемента сверяйте с документацией печи; правила для нагревателей на другие напряжения не подтверждают совместимость.
По общей практике производителей несколько ТЭН на 220 В в трёхфазной сети собирают по схеме «звезда», а ТЭН на 380 В - по схеме «треугольник». Эти сведения не заменяют проверку схемы конкретного оборудования.
- Перед подключением проверьте напряжение на маркировке и в документации.
- Не выбирайте схему только по количеству нагревателей.
Какие данные нужны для подбора замены
Чтобы проверить совместимость или рассчитать замену, приложите маркировку старого ТЭН либо его фото. Если маркировки нет, размеры и форму можно передать по образцу или эскизу.
Для сушильной камеры или другого оборудования с обдувом укажите среду и условия движения воздуха. Для другого оборудования также зафиксируйте форму и геометрию старого элемента.
- Маркировка, модель оборудования или фото старого ТЭН.
- Развёрнутая длина, форма после гибки, диаметр трубки и холодные зоны.
- Мощность, напряжение, среда и наличие обдува.
- Тип крепления и межосевое расстояние.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
В названии указаны печь конвекционная TECNOINOX, мощность 8000 Вт и напряжение 230 В. Для проверки также нужны маркировка или фото старого элемента, размеры и данные о креплении.
Можно ли сделать замену по старому образцу без маркировки?
Да, трубчатые ТЭН делают по образцу или эскизу. Передайте форму, размеры, мощность, напряжение и данные о креплении.
Можно ли поставить этот ТЭН для воды или масла?
В названии товар указан для конвекционной печи, а пригодность для воды или масла не подтверждена. Для подбора сообщите среду и параметры старого нагревателя.
Как проверить старый ТЭН?
На отключённом элементе измерьте сопротивление мультиметром и осмотрите оболочку, выводы и крепление. Для проверки изоляции нужна допустимая норма из документации оборудования.
Что прислать для расчёта замены?
Пришлите маркировку или фото, размеры и форму, мощность и напряжение, тип крепления и сведения о среде. Для воздушного ТЭН укажите, есть ли обдув.
Подходит ли воздушный ТЭН для неподвижного и движущегося воздуха?
Режим зависит от исполнения и условий работы. Для подбора укажите, есть ли обдув; обозначение режима этого артикула в названии не приведено.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
