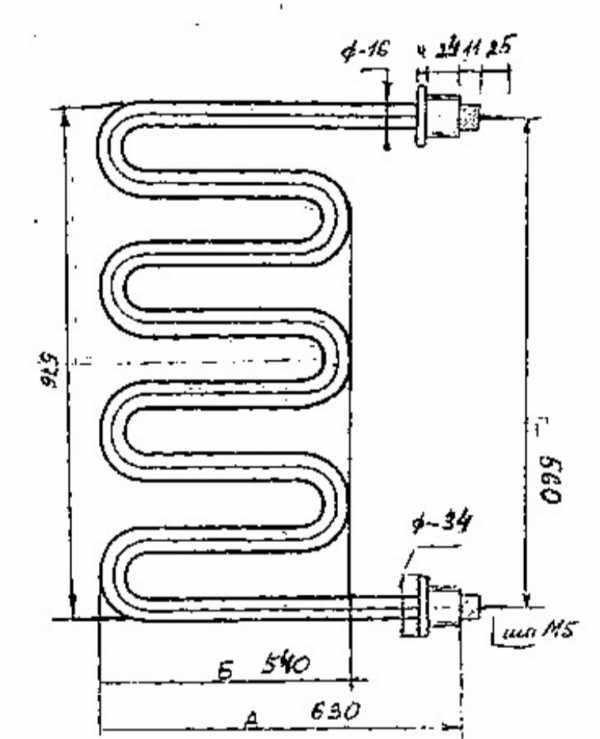

ТЭН 474 Е 16/ 4,0 S 220

Характеристики

Маркировка по частям

Как связаны длина, мощность и среда

У этого трубчатого электронагревателя развёрнутая длина 4740 мм и оболочка диаметром 16 мм; при мощности 4 кВт и напряжении 220 В код S задаёт работу в неподвижном воздухе и газах до 450 °C на оболочке. Для расчёта по ГОСТ 13268-88 активная часть составляет 4420 мм, расчётный ток - 18,2 А, сопротивление в рабочем режиме - 12,1 Ом. Удельная поверхностная мощность по активной длине равна 1,8 Вт/см² при пределе 2,2 Вт/см² для этой среды: запас до предела составляет 18 %. Поэтому при изменении формы или длины контактного стержня важно учитывать активную часть, а не только внешний контур. Для исполнения 474 Е 16/ 4,0 S 220 расчёт по ГОСТ 13268-88 рекомендует углеродистую сталь для оболочки в указанной среде.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Как повторить изгиб и изменить исполнение

У ТЭН 474 Е 16/ 4,0 S 220 развёрнутая длина составляет 4740 мм, а код E задаёт контактный стержень длиной 160 мм. Если для установки в узел требуется другая посадка или конфигурация, по заказу можно изменить следующие параметры.

• Сейчас задана развёрнутая длина 4740 мм, но маркировка не описывает изгиб → для повторения контура можем выполнить прямую форму, U, M, W, Г-образное исполнение, спираль, скрепку, кольцо, оребрённый вариант или форму по эскизу. В задании указывают длину, радиус гиба и межосевое расстояние.
• В этом исполнении код E соответствует контактному стержню длиной 160 мм → по заказу можно изменить длину на 40 мм (код A), 65 мм (код B), 100 мм (код C), 125 мм (код D), 250 мм (код F), 400 мм (код G) или 630 мм (код H). Для стержня этого ТЭН возможны резьбовые концы М4, М5 или М6 с гайками и шайбами либо провода в термостойкой изоляции.
• У изделия длиной 4740 мм способ крепления в маркировке не закодирован. Чтобы закрепить нагреватель в узле, по заказу можем выполнить штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 или трубной G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2; также возможно крепление на фланце.
• У ТЭН с кодом S материал оболочки отдельно не указан → для воздушной среды можем изготовить её из чёрной стали при умеренной температуре оболочки либо из нержавеющей или жаропрочной стали при высокой.
• Электрические параметры исходного исполнения - 4 кВт и 220 В. Если для ТЭН длиной 4740 мм требуется другое сочетание, по заказу доступны мощность от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В; при тех же размерах удельную нагрузку пересчитываем под среду.
• Для ТЭН длиной 4740 мм по заказу также можно добавить встроенный термовыключатель или термостат; для воздуха с обдувом доступно оребрение.

Что показывают посчитанные варианты

Если оставить мощность 4 кВт и развёрнутую длину 4740 мм, но перейти с 220 на 380 В, расчётный ток составит 10,5 А, а сопротивление спирали - 36,1 Ом. Для такого варианта спираль пересчитываем, внешние размеры остаются прежними. Это позволяет изменить электрические параметры, сохранив заданный габарит ТЭН.

Длина стержня влияет на активную часть при неизменной развёрнутой длине 4740 мм. Если вместо кода E с длиной 160 мм задать стержень 250 мм (код F), активная часть составит 4240 мм, а удельная нагрузка - 1,88 Вт/см². При стержне 125 мм (код D) активная часть будет 4490 мм, а нагрузка - 1,77 Вт/см². Эти значения относятся к одной общей длине и показывают, как изменение заделки влияет на расчётную поверхность нагрева.

При мощности 3 кВт на той же длине удельная нагрузка составит 1,35 Вт/см², то есть останется в пределах 2,2 Вт/см² для среды S. При мощности 5 кВт нагрузка будет 2,25 Вт/см² и превысит предел по ГОСТ 13268-88 для этой среды: потребуется большая длина или другое исполнение по среде. Исходные 4 кВт дают 1,8 Вт/см², поэтому для заказа с иной мощностью расчёт нужно выполнять заново.

Где применяют подобные воздушные ТЭН

Подобные трубчатые ТЭН применяют в электронагревателях горячей регенерации адсорбционных осушителей сжатого воздуха и газа: нагрев восстанавливает адсорбент, например силикагель, алюмогель или цеолит. Их также используют в лабораторных сушильных шкафах для сушки образцов и термообработки проб, в инкубаторах для равномерного прогрева лотков, а также в паровоздушных и пароформалиновых дезинфекционных камерах. Для ТЭН 474 Е 16/ 4,0 S 220 в маркировке указаны неподвижный воздух и газы, мощность 4 кВт и оболочка диаметром 16 мм.

Подобные нагреватели встречаются в обогревателях кабин кранов, экскаваторов и бульдозеров, где нагревают воздух кабины, а также в промышленных осушителях конденсационного типа для оттайки инея на испарителе. Эти примеры относятся к подобным ТЭН, а не подтверждают совместимость конкретного изделия с оборудованием. Название «тэн для печи» само по себе не задаёт форму нагревателя; при подборе воздушного тэна для сушильного шкафа сопоставляют его геометрию, среду и параметры с узлом установки.

Неподвижный воздух и обдув: что меняется в расчёте

У ТЭН 474 Е 16/ 4,0 S 220 код S указывает на неподвижную газовую среду, а расчёт для длины 4740 мм даёт удельную нагрузку 1,8 Вт/см². При изменении условий теплоотдачи нужно заново оценить исполнение.

• Для неподвижного воздуха и газов в маркировке используется код S. По ГОСТ 13268-88 он обозначает нагрев в газовой среде с температурой на оболочке до 450 °C; это характеристика среды, а не указанная температура конкретного узла.
• Расчёт нагрузки 1,8 Вт/см² относится к мощности 4 кВт и активной длине 4420 мм. Если для повторения формы изменить контактный стержень с 160 мм на другой, изменится активная часть и потребуется учитывать это в расчёте.
• При обдуве условия работы оболочки отличаются от неподвижного воздуха, поэтому расчёт для кода S нельзя переносить без проверки. Для воздуха с обдувом по заказу можем выполнить оребрение.
• У других производителей обозначения и допустимые условия конкретного ТЭН следует сверять с паспортом. Поисковый запрос «ТЭН 450 градусов» не заменяет проверку кода среды и мощности 4 кВт; при выборе учитывают заданные для этого изделия длину 4740 мм и диаметр оболочки 16 мм.

Что прислать для повторения формы

Чтобы задать форму для ТЭН 474 Е 16/ 4,0 S 220, приложите маркировку старого нагревателя, если она сохранилась, и укажите длину и конфигурацию после гибки, диаметр трубки, мощность, напряжение и среду. Для повторения изгиба нужны радиус и межосевое расстояние; для крепления - тип резьбы или фланца. Фото старого ТЭН или модель оборудования помогут сопоставить контур с развёрнутой длиной 4740 мм и контактным стержнем 160 мм.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
