Характеристики
| Назначение | для тепловой пушки |
|---|---|
| Название в каталоге | Тэн для тепловой пушки 42 квт |
| Мощность | 42 кВт |
Какие параметры заданы для ТЭН на 42 кВт
Подтверждены два параметра этого товара: назначение для тепловой пушки и мощность 42 кВт. В названии нет длины трубки, диаметра, формы, напряжения, типа выводов и крепления. Значит, по одному обозначению нельзя определить, встанет ли нагреватель в корпус конкретной модели.
В тепловой пушке воздушный ТЭН работает в потоке от осевого вентилятора. Поэтому геометрия нагревательного узла важна не меньше мощности: расположение трубки и её креплений определяет, где ТЭН окажется относительно воздушного потока. Фактические размеры и конструкцию этого изделия каталог не указывает.
Трубчатый электронагреватель мощностью 42 кВт можно выполнить с разной геометрией по заданию, но в текущем названии форма не зафиксирована. Для подбора нужно учитывать конструкцию конкретного узла, а не только мощность.
Настройка исполнения под нагревательный узел
В товаре указаны 42 кВт и применение в тепловой пушке; остальные параметры можно согласовать под её корпус и условия воздушного обдува.
- Для версии на 42 кВт способ установки можно выбрать по посадочному месту: по заказу выполняем штуцер с гайкой или фланцевое крепление.
- Требуемое подключение для ТЭН мощностью 42 кВт задают отдельно: можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции.
- Для воздушного исполнения на 42 кВт материал оболочки подбирают по её рабочей температуре: чёрная сталь предназначена для умеренной температуры оболочки, нержавеющая или жаропрочная сталь - для высокой.
- Указанные 42 кВт можно изменить по заказу: доступна мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если размеры сохраняются, удельную нагрузку пересчитывают под воздушную среду.
- Контур нагревателя на 42 кВт в названии не задан. По заказу доступны прямое, U-, W-, M- и Г-образное исполнения, формы «скрепка», кольцо, спираль или конструкция по эскизу.
- Для узла тепловой пушки на 42 кВт можно предусмотреть встроенный термовыключатель или термостат. Для работы в воздушном потоке с обдувом доступно оребрение.
Как выбрать оболочку и форму для воздушного ТЭН 42 кВт
Для воздушного ТЭН мощностью 42 кВт материал оболочки согласуют с температурой самой оболочки в рабочем узле. Если она умеренная, по заказу можно использовать чёрную сталь; при высокой температуре рассматривают нержавеющую или жаропрочную сталь. Это варианты изготовления, а не описание материала уже указанного товара: в каталожном названии он не назван.
Форма тоже не определяется мощностью 42 кВт. В корпусе тепловой пушки ТЭН располагается перед осевым вентилятором, поэтому при изменении длины или контура меняется его положение относительно потока. Для заказа можно задать прямое исполнение, гибку в U, W, M или Г-образную форму, спираль, кольцо либо скрепку. Выбранная геометрия должна соответствовать доступному месту в корпусе.
Если узел требует обдува по увеличенной поверхности, можно рассмотреть оребрённое исполнение. Оребрение - заказной вариант, а не характеристика ТЭН на 42 кВт из каталога. Для гладкого исполнения также нужно определить расположение трубки и креплений, чтобы нагреватель находился в предусмотренной части воздушного тракта.
При запросе другой мощности её соотносят с размерами и рабочей средой. Изменение мощности при прежней геометрии меняет удельную нагрузку на оболочку, поэтому её пересчитывают для заданного воздушного применения. Напряжение в названии товара отсутствует и задаётся отдельно; считать его известным по значению 42 кВт нельзя.
Общим может быть воздушный нагрев, но конкретная форма, мощность и посадочные размеры узла могут отличаться. Параметры ТЭН для тепловой пушки на 42 кВт не следует автоматически переносить на другое оборудование.
Расположение ТЭН в пушке и причины отказа
В тепловой пушке нагревательный узел размещён в цилиндрическом корпусе перед осевым вентилятором, поэтому работа ТЭН на 42 кВт зависит от проходящего через него воздуха. Такие нагреватели встречаются в Ballu BHP-M, Ballu BHP-P, Master серии B (EPB), Ресанта ТЭП, Hintek и Diold; это примеры оборудования, а не подтверждение совместимости именно с данным ТЭН. Среди причин отказа узла указываются неисправный или заблокированный вентилятор и работа без обдува, пыль на нагревателе в строительных условиях, а также повторные перегревы после срабатывания защиты. В некоторых моделях предусмотрены ступени мощности, режим вентиляции без нагрева, ручной перезапуск термостата защиты и задержка выключения двигателя для охлаждения ТЭНов.
Почему воздушное исполнение на 42 кВт не рассчитано на воду
Название товара связывает ТЭН мощностью 42 кВт с тепловой пушкой, то есть с воздушным нагревом. При переходе к другой среде нужно заново определить исполнение и условия работы.
- Материал оболочки для ТЭН на 42 кВт в названии не указан. Подбор стали для воздушного узла по температуре оболочки не подтверждает пригодность конкретного исполнения для воды.
- Значение 42 кВт описывает мощность, а не допустимую среду. Само по себе оно не означает, что нагреватель можно погружать в воду.
- Оребрение доступно как заказной вариант для воздушного потока с обдувом. Наличие такой конструкции не следует из наименования ТЭН для тепловой пушки.
- Если ТЭН на 42 кВт нужен для применения, отличного от воздушного нагрева, при заказе указывают новую среду. Материал оболочки и конструкцию тогда согласуют отдельно.
Что сообщить для исполнения на 42 кВт
Для подбора формы ТЭН тепловой пушки мощностью 42 кВт пригодятся развёрнутая длина либо длина и контур после гибки, диаметр трубки, а также расположение крепёжных точек. Если узел предусматривает штуцер или фланец, укажите соответствующее посадочное место и его размеры. Эти значения не заданы в названии товара.
Отдельно укажите требуемое напряжение, тип выводов и характер воздушной среды: неподвижный воздух или обдув. Если вместо 42 кВт нужна другая мощность, обозначьте это в задании: при сохранении размеров удельную нагрузку оболочки потребуется пересчитать под выбранное применение.

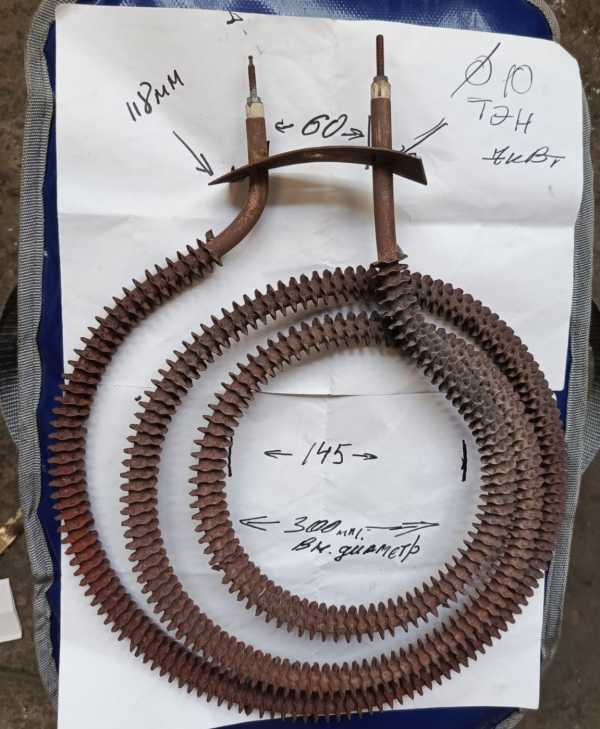

Маркировка старого ТЭН, фотография нагревательного узла или модель тепловой пушки помогут уточнить задачу. Название оборудования, например Ресанта ТЭП или Ballu BHP-M, само по себе не подтверждает совместимость: конструкцию на 42 кВт сопоставляют с фактическими размерами, креплением и электрическими параметрами.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли изменить крепление у ТЭН для тепловой пушки на 42 кВт?
Да. Для исполнения на 42 кВт можно заказать штуцер с гайкой или фланец; выбранное крепление должно соответствовать посадочному месту нагревательного узла.
Какие варианты подключения доступны для ТЭН мощностью 42 кВт?
Можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Укажите нужный вариант для исполнения тепловой пушки на 42 кВт.
Можно ли изменить мощность или напряжение при сохранении размеров?
Да, для ТЭН тепловой пушки можно согласовать другую мощность от 100 Вт и одно из доступных напряжений. При тех же размерах удельную нагрузку оболочки пересчитывают под воздушную среду.
Можно ли сделать ТЭН на 42 кВт по образцу без маркировки?
Да, если удаётся определить форму, длину и диаметр трубки, а также крепление. Для исполнения мощностью 42 кВт дополнительно укажите напряжение и условия обдува.
Можно ли использовать ТЭН тепловой пушки на 42 кВт в воде?
По названию это ТЭН для воздушного нагрева, поэтому пригодность для воды не подтверждена. Для такой среды материал оболочки и конструкцию нужно согласовать отдельно.
Подойдёт ли ТЭН на 42 кВт к моей тепловой пушке?
Мощность 42 кВт не подтверждает соответствие конкретной модели. Такие нагреватели встречаются, например, в Ballu BHP-M, Ballu BHP-P, Ресанта ТЭП и Hintek; совместимость проверяют по геометрии, креплению и напряжению.
