Характеристики
| Маркировка | 200а13/1,0т220 |
|---|---|
| Развёрнутая длина | 2000 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 13 мм |
| Мощность | 1 кВт |
| Напряжение | 220 В |
| Код среды | T: неподвижный воздух и газы выше 450 °C |
Маркировка по частям
| Часть | Что означает | Значение |
|---|---|---|
| 200 | развёрнутая длина | 2000 мм |
| A | длина контактного стержня в заделке | 40 мм |
| 13 | диаметр оболочки | 13 мм |
| 1 | мощность | 1 кВт |
| T | среда | неподвижный воздух и газы выше 450 °C |
| 220 | напряжение | 220 В |
Как параметры 200А13/1,0Т220 связаны с нагревом
В маркировке 200А13/1,0Т220 совмещены геометрия, электрические данные и код среды: развёрнутая длина составляет 2000 мм, диаметр оболочки - 13 мм, мощность - 1 кВт, напряжение - 220 В. Буква T указывает, что для этого исполнения предусмотрен неподвижный воздух или газ; расчётная среда соответствует температуре оболочки выше 450 °C. Поэтому при подборе замены важно сопоставить с исходным нагревателем и размеры, и условия его работы.
Активная часть по расчёту равна 1920 мм: из общей развёрнутой длины вычтены две холодные зоны. При мощности 1 кВт и напряжении 220 В расчётный ток составляет 4,5 А, а сопротивление в рабочем режиме - 48,4 Ом. На активную длину приходится удельная поверхностная мощность 1,28 Вт/см².
Для среды, указанной в маркировке, расчёт по ГОСТ 13268-88 даёт предел 5 Вт/см². Нагрузка 1,28 Вт/см² ниже него на 74 %. В расчёте для такого режима рекомендована нержавеющая жаропрочная сталь; материал оболочки конкретного ТЭН в обозначении не задан. Эта расшифровка помогает подобрать трубчатый электронагреватель по маркировке, но не заменяет проверку геометрии крепления.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1920 мм |
|---|---|
| Расчётный ток | 4,5 А |
| Расчётное сопротивление в рабочем режиме | 48,4 Ом |
| Удельная поверхностная мощность (по активной длине) | 1,28 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 5 Вт/см² |
| Запас до предела ГОСТ | 74 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая жаропрочная сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| 1 кВт на 380 В вместо 220 В | ток 2,6 А, сопротивление спирали 144,4 Ом; спираль пересчитываем, размеры остаются |
| Мощность 0,8 кВт на той же длине | удельная нагрузка 1,02 Вт/см² при пределе 5 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
| Оболочка для воздуха | чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
| Стержень 65 мм (код B) вместо 40 мм | при той же развёрнутой длине 2000 мм активная часть станет 1870 мм, удельная нагрузка 1,31 Вт/см² |
| Мощность 1,2 кВт на той же длине | удельная нагрузка 1,53 Вт/см² при пределе 5 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
Как можно изменить исполнение длиной 2000 мм
Исходная конфигурация 200А13/1,0Т220 - 2000 мм, Ø13 мм, 1 кВт, 220 В и стержень в заделке длиной 40 мм; по заказу можем изменить отдельные параметры.
- На обозначении 200А13/1,0Т220 тип крепления не указан. По заказу изготовим вариант со штуцером с гайкой или с фланцем; резьбу можно выбрать из размеров М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2.
- В исходной маркировке код A соответствует длине контактного стержня в заделке 40 мм. Если подключение требует другой длины, по заказу доступны 65, 100, 125, 160, 250, 400 и 630 мм, коды B-H. Концы выполняем с резьбой М4, М5 или М6, гайками и шайбами либо проводом в термостойкой изоляции.
- Материал оболочки у исполнения 200А13/1,0Т220 не обозначен. Для воздуха по заказу делаем оболочку из чёрной стали при умеренной температуре оболочки либо из нержавеющей или жаропрочной стали при высокой.
- В исходном варианте стоят 1 кВт и 220 В. По заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В; при сохранении длины 2000 мм и диаметра 13 мм удельную нагрузку рассчитываем под заданную среду.

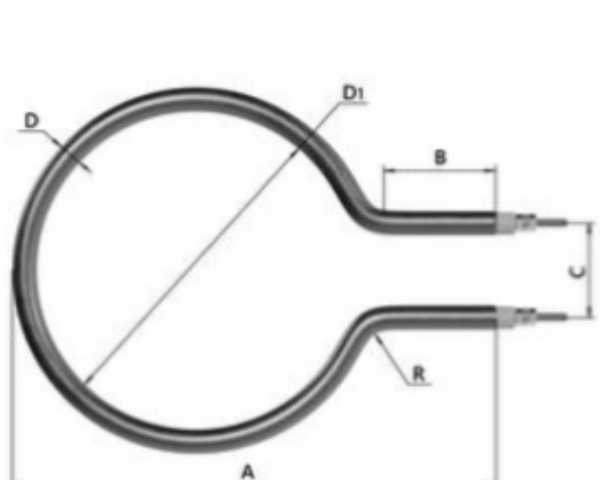

- Прямой нагреватель с развёрнутой длиной 2000 мм можно заказать в форме U, W, M, Г-образной, скрепки, кольца, спирали или с оребрением. Геометрию, радиус гиба и межосевое расстояние задаём по старому ТЭН или эскизу.
- Для исполнения с параметрами 200А13/1,0Т220 по заказу также устанавливаем встроенный термовыключатель или термостат. Если нужен нагрев воздуха с обдувом, можно предусмотреть оребрение.
Что показывают расчёты для других параметров
При сохранении размеров 2000 мм и Ø13 мм вариант мощностью 1 кВт на 380 В потребует другой спирали: расчётный ток будет 2,6 А, сопротивление спирали - 144,4 Ом. Геометрия останется прежней, а спираль пересчитывается под новое напряжение. Это позволяет отдельно задать электрическую конфигурацию ТЭН, не меняя его развёрнутую длину.
Для исполнения длиной 2000 мм рассчитаны мощности 0,8 и 1,2 кВт. При 0,8 кВт удельная нагрузка составит 1,02 Вт/см², при 1,2 кВт - 1,53 Вт/см². Оба результата укладываются в предел 5 Вт/см² по ГОСТ 13268-88 для среды этого ТЭН. Выбирая мощность вместо исходных 1 кВт, нужно учитывать требуемый режим оборудования.
Есть и расчёт с контактным стержнем 65 мм вместо исходных 40 мм. При той же общей длине 2000 мм активная часть уменьшается до 1870 мм, а удельная нагрузка становится 1,31 Вт/см². То есть изменение кода стержня затрагивает не только подключение: оно меняет длину активного участка при неизменной развёрнутой длине.
В каком оборудовании используют подобные воздушные ТЭН
Подобные трубчатые ТЭН применяют в тигельных плавильных печах для мелкосерийной плавки металлов и переработки лома. Нагрев происходит в воздушном зазоре между корпусом печи и графитовым или керамическим тиглем. В лабораторных сушильных шкафах нагрев используют для сушки образцов, определения влажности, термообработки проб и прокаливания; при подборе ТЭН для сушильного шкафа учитывают его фактические размеры и электрические данные.
Такой тип нагревателя встречается в лабораторных суховоздушных термостатах, где поддерживают режим для инкубации и культивирования биопроб, и в воздушных стерилизаторах для обработки металла, стекла, фарфора и термостойких материалов. Подобные ТЭН также применяют для оттайки льда на испарителе конденсационного осушителя и в настенных электроконвекторах с естественной конвекцией. Это примеры применения воздушных нагревателей; длина 2000 мм, диаметр 13 мм и мощность 1 кВт у модели 200А13/1,0Т220 требуют отдельной сверки с местом установки.
Почему параметры исполнения T не рассчитаны на воду
Для 200А13/1,0Т220 код T задаёт неподвижный воздух и газы, а расчёт 1,28 Вт/см² выполнен именно для этой среды. Указанные в маркировке длина 2000 мм, диаметр 13 мм, мощность 1 кВт и напряжение 220 В не подтверждают возможность работы в воде.
- При заказе этого исполнения подтвердите среду: исходные расчёты относятся к неподвижному воздуху или газу.
- Не используйте значение 1,28 Вт/см² как расчёт для воды: предел 5 Вт/см² по ГОСТ 13268-88 указан для среды, связанной с кодом T.
- Если нагреватель нужен для воды, укажите это отдельно. Потребуются параметры исполнения для этой среды, а не только совпадение длины 2000 мм и диаметра 13 мм.
- Для исходного режима расчёт рекомендует нержавеющую жаропрочную сталь; фактический материал оболочки модели 200А13/1,0Т220 в маркировке не указан.
- Для варианта с обдувом вместо неподвижного воздуха можно отдельно согласовать оребрение и пересчитать нагрузку.
Что сообщить для замены модели 200А13/1,0Т220
Если маркировка на старом нагревателе читается, передайте её полностью: 200а13/1,0т220. Для сверки с этим исполнением важны длина 2000 мм, диаметр 13 мм, мощность 1 кВт, напряжение 220 В и контактный стержень 40 мм. Также сообщите, что нагреватель работает в неподвижном воздухе или газе.
Если обозначение отсутствует, приложите фотографию и укажите размеры трубки, форму и способ крепления. Для изогнутого исполнения нужны длина после гибки, радиус и межосевое расстояние; для штуцера - его резьба, для фланца - размеры крепления.
При подборе ТЭН для печи или сушильного шкафа укажите модель оборудования и параметры установленного нагревателя. Тогда исходные значения 2000 мм, Ø13 мм, 1 кВт и 220 В можно сопоставить с посадочным местом и подключением, а при необходимости определить, какие параметры следует изменить.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли изготовить 200А13/1,0Т220 с другой резьбой или креплением?
Да. У исходного исполнения длиной 2000 мм и диаметром 13 мм крепление в маркировке не указано. По заказу доступен штуцер с гайкой с одной из предусмотренных резьб или фланец.
Можно ли изменить выводы или длину контактного стержня?
Да. Сейчас стержень в заделке имеет длину 40 мм, код A; можно заказать длину от 65 до 630 мм, коды B-H. Выводы для ТЭН длиной 2000 мм выполняются с резьбой М4, М5, М6 либо проводом в термостойкой изоляции.
Можно ли изменить мощность или напряжение при прежних размерах?
Да, для длины 2000 мм и диаметра 13 мм можно рассчитать другие электрические параметры. Например, вариант 1 кВт на 380 В имеет ток 2,6 А и сопротивление спирали 144,4 Ом.
Можно ли изготовить замену, если на старом ТЭН нет маркировки?
Да. Для подбора вместо 200А13/1,0Т220 передайте фотографию и размеры старого нагревателя, включая форму и крепление. Исходные контрольные значения этой модели - длина 2000 мм, Ø13 мм, 1 кВт и 220 В.
Можно ли использовать 200А13/1,0Т220 в другой среде?
Код T в маркировке указывает на неподвижный воздух и газы; расчётная нагрузка для модели составляет 1,28 Вт/см². Для воды или другой среды исполнение нужно согласовать отдельно.
Подойдёт ли ТЭН 200А13/1,0Т220 к моему оборудованию?
По названию известны длина 2000 мм, диаметр 13 мм, мощность 1 кВт и напряжение 220 В, но крепление не задано. Для проверки сопоставьте эти параметры с установленным нагревателем и сообщите модель оборудования.
