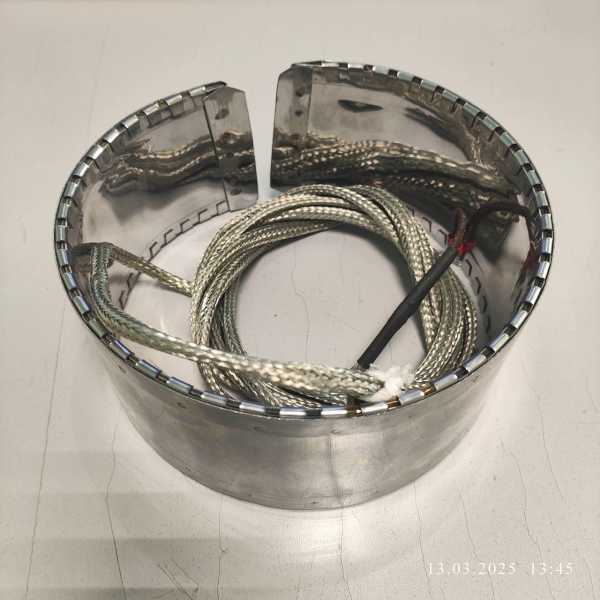

Характеристики
| Тип | Хомутовый нагреватель |
|---|---|
| Внутренний диаметр | 40 мм |
| Ширина | 35 мм |
| Мощность | 130 Вт |
| Напряжение | 220 В |
Где применяется хомутовый нагреватель
Хомутовые нагреватели используются как нагреватель для ТПА: для обогрева материального цилиндра термопластавтоматов (ТПА) и экструдеров, в том числе двухшнековых. Также применяются на клеевых машинах для разогрева узла подачи горячего клея, на фланцевых соединениях трубопроводов и на ёмкостях и баках.
- Термопластавтоматы (ТПА)
- Экструдеры (в т.ч. двухшнековые)
- Клеевые машины
- Фланцевые соединения
- Ёмкости и баки
Как подобрать хомутовый нагреватель
При подборе учитывают внутренний посадочный диаметр и ширину. Мощность и напряжение указаны в маркировке старого нагревателя. Ваттная нагрузка (удельная мощность) для миканитовых хомутовых нагревателей не должна превышать 4-4,5 Вт/см². Плотность прилегания к цилиндру влияет на эффективность теплообмена. У разных производителей минимальная ширина начинается от 15-20 мм, внутренний диаметр от 25 мм.
- Измерьте внутренний диаметр и ширину
- Проверьте мощность и напряжение на маркировке
- Определите, цельный нагреватель или разъёмный
- Уточните рабочую температуру
Как снять размеры со старого нагревателя
Снимите старый нагреватель с оборудования. Измерьте внутренний диаметр (посадочный размер) штангенциркулем. Измерьте ширину нагревателя. Запишите мощность и напряжение с маркировки. Проверьте, цельный нагреватель или разъёмный (из двух полуколец). Обратите внимание на наличие выреза или отверстия под термопару. Определите тип выводов и длину провода. Зафиксируйте рабочую температуру, если она указана.
- Внутренний диаметр
- Ширина
- Мощность и напряжение
- Цельный или разъёмный (полукольцо)
- Вырез под термопару
- Тип выводов и длина провода
- Рабочая температура
Исполнения хомутовых нагревателей
Хомутовые нагреватели выпускаются в миканитовом (ХНм) и керамическом (ХНк) исполнении. Миканит (слюдопласт) обеспечивает изоляцию до 400°C. По заказу делаем цельный или разъёмный из двух полуколец (ПХНм). Возможен вырез и отверстие под термопару. Тип выводов и длина провода подбираются под ваше оборудование. Кожух из нержавеющей стали обеспечивает защиту. Стяжные болты или хомут-пряжка используются для крепления на цилиндре.
- Миканитовое (ХНм) или керамическое (ХНк) исполнение
- Цельный или разъёмный (полукольцо)
- Вырез и отверстие под термопару
- Тип выводов и длина провода
- Кожух из нержавеющей стали
Что прислать для расчёта нового нагревателя
Для изготовления хомутового нагревателя по вашим размерам предоставьте: внутренний диаметр и ширину, мощность и напряжение, информацию о цельном или разъёмном исполнении, наличии отверстия под термопару, типе выводов и длине провода, рабочей температуре. Также желательно фото старого нагревателя с маркировкой или модель оборудования.
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный
- Отверстие под термопару
- Тип выводов и длина провода
- Рабочая температура
- Фото или модель оборудования
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот нагреватель к моему оборудованию?
Для проверки совместимости измерьте внутренний диаметр и ширину старого нагревателя. Сравните с параметрами: 40 мм диаметр, 35 мм ширина, 130 Вт, 220 В. Если размеры совпадают, нагреватель подходит для ТПА, экструдеров, клеевых машин и фланцев.
Как правильно затянуть хомут на цилиндре?
Затягивайте стяжные болты равномерно, обеспечивая плотное прилегание нагревателя к цилиндру. Не перетягивайте, чтобы не повредить миканитовую изоляцию. После установки проверьте нагрев.
Можно ли сделать нагреватель разъёмным или с отверстием под термопару?
Да, по заказу делаем разъёмный из двух полуколец (ПХНм) и с отверстием под термопару. Укажите это при заказе.
Как проверить старый хомутовый ТЭН?
Проверьте целостность корпуса и выводов. Измерьте сопротивление мультиметром: при обрыве или коротком замыкании нагреватель неисправен.
Что прислать для расчёта нового нагревателя?
Пришлите внутренний диаметр, ширину, мощность и напряжение с маркировки, информацию о цельном/разъёмном исполнении, наличии отверстия под термопару, типе выводов и длине провода, рабочую температуру, фото старого нагревателя.
Как снять размеры со старого хомутового нагревателя?
Снимите нагреватель, измерьте внутренний диаметр штангенциркулем, ширину, запишите мощность и напряжение с маркировки. Проверьте, цельный он или разъёмный, есть ли вырез под термопару.
