Характеристики
| Мощность | 3 кВт |
|---|---|
| Присоединительная резьба | G1 1/4 |
| Тип | ТЭН для котла |
Где применяется и в каком оборудовании
Блоки тэнов для котлов с резьбой G1 1/4 применяются в твердотопливных котлах Zota Balance (модели 24-36 кВт), Zota Reserve-6, Теплодар Куппер (ОК-9, ОК-15, ПРО-22) и других. Для Zota Reserve-6 объём теплоносителя в котле - от 4 л.
Также блоки ТЭНБ (без термостата) и ТЭНБР (со встроенным термостатом) ставятся в котлы ЭВАН и другие марки с гнездом G1 1/4. Это резервный подогрев при прогорании топлива.
Подбор блока ТЭН для замены
Для замены нужен блок тэн для котла 3 кВт с резьбой G1 1/4. Уточните напряжение: 220В или 3×380. Для ТЭНБР со встроенным термостатом диапазон регулировки 0...85°C, гистерезис 2...3°C.
Если блок без термостата (ТЭНБ), управление идёт внешним пультом управления или хронотермостатом. Обратите внимание на площадь обогрева и пониженную ваттную нагрузку: для жёсткой воды и антифриза это продлевает ресурс.
Учитывайте концентрацию антифриза и совместимость с материалом оболочки. Материал: нержавеющая трубка (6 атм) или сталь (4,5 атм).
Конструкция и стандарты
Блок ТЭН представляет собой фланец с дюймовой резьбой по ГОСТ 6357-81, в который запрессованы трубчатые нагреватели диаметром 10 мм. По заказу делаем съёмные ТЭН, изоляцию, покрытие, фланец Ду50 или Ду80.
Стандартно ТЭНы запрессованы. По заказу делаем съёмные элементы с гильзой под датчик, колпаком или клеммной коробкой. Для напряжения свыше 48В торцы оснащаются изоляторами.
Проверьте сопротивление изоляции перед установкой. Автоматический выключатель подбирается по мощности: 3 кВт - 16 А, 4 кВт - 20 А, 5 кВт - 25 А.

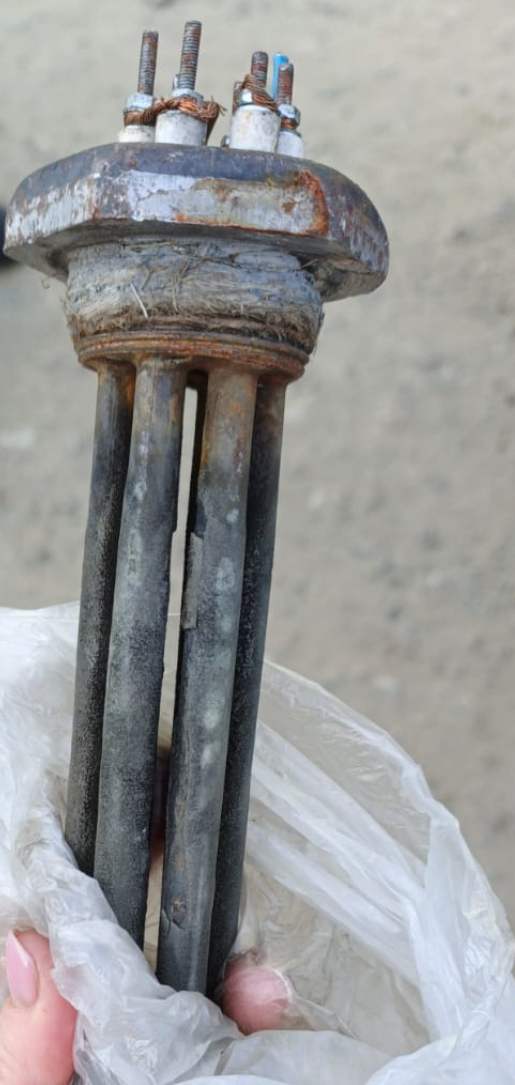

Как проверить старый блок перед заменой
Измерьте сопротивление изоляции мегомметром. Норма - не менее 3,0 мм длины пути утечки между оболочкой и контактами. Торцы ТЭН на напряжение свыше 48В должны иметь изоляторы.
Осмотрите блок на накипь и коррозию. Жёсткость воды и концентрация антифриза влияют на состояние ТЭН. Если ТЭНы съёмные, можно заменить только их; стандартно блок меняется целиком.
Проверьте резьбу (дюймовая резьба) и мощность по бирке. Сравните с параметрами нового блока.
Из нашей практики
Энергетическое предприятие в Казахстане заказало блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, среда вода и антифриз, давление 3 атм, длина 450 мм, партия 12 штук.
Другой случай: производитель котельного оборудования заказал блоки 30 кВт из 8 U-образных элементов Ø16 мм в пучке Ø115 мм, длина 280 мм, фланец по ГОСТ 33259-2015, с гильзой под термопару.
Что прислать для расчёта
Для расчёта нового блока ТЭН пришлите следующие данные: что нагреваете и до какой температуры, тип присоединения (резьба или фланец) и его размер, требуемую мощность, напряжение, число элементов, погружную длину и место установки.
Также желательно указать модель оборудования или приложить фото старого блока с биркой. Это позволит точно определить параметры.
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок ТЭН к моему оборудованию?
Проверьте присоединительную резьбу (G1 1/4), мощность (3 кВт) и напряжение. Для Zota Balance 24-36 кВт, Reserve-6, Теплодар Куппер - подходит по резьбе.
Из какой стали изготовлен блок?
Стандартно блоки ТЭНБ выпускаются из стали 08КП (давление 4,5 атм) или нержавеющей стали 08Х18Н10Т (давление 6 атм). Уточните материал при заказе.
Можно ли отремонтировать старый блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы, блок меняется целиком. По заказу делаем блоки со съёмными ТЭН, с изоляцией или покрытием. Ремонт возможен только при съёмной конструкции.
Как проверить старый блок перед заменой?
Измерьте сопротивление изоляции мегомметром, осмотрите изоляторы на торцах, проверьте резьбу и мощность по бирке. Оцените накипь и коррозию.
Что прислать для расчёта нового блока?
Пришлите: что нагреваете, температуру, присоединение (резьба/фланец, размер), мощность, напряжение, число элементов, погружную длину, модель оборудования или фото старого блока с биркой.
Ремонт или новый блок: что проверить у старого?
Проверьте сопротивление изоляции, состояние изоляторов, наличие накипи. Если блок сильно корродирован или нарушена герметичность, проще заменить. Если ТЭНы съёмные, можно заменить только их.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
