ТЭН для тепловентилятора МАКАР ТВ-24К

Характеристики

Что можно определить по названию ТЭН для МАКАР ТВ-24К

Название сообщает, что деталь предназначена для тепловентилятора МАКАР ТВ-24К. Это воздушный ТЭН: он работает в воздушном потоке, а не в жидкости. При этом «24К» относится к обозначению модели оборудования. По этой части названия нельзя заключить, что мощность самого нагревателя равна какому-либо значению.

У этой позиции в каталоге не приведены длина, диаметр трубки, форма, мощность, напряжение и крепление. Поэтому нельзя составить размерную карту или схему подключения только по названию. Для изготовления детали под МАКАР ТВ-24К эти параметры нужно подтвердить по старому нагревателю, маркировке или измерениям узла. Если маркировка сохранилась на выводе или штуцере, она поможет уточнить электрические данные, но геометрию всё равно следует проверить отдельно.

Воздушный трубчатый электронагреватель подбирают с учётом движения воздуха и того, где нагревательная часть располагается относительно потока. Для МАКАР ТВ-24К это означает, что важны не только общая длина и форма: нужно понимать, какая часть ТЭН находится в канале и как крепление удерживает её в рабочем положении. В каталожном названии эти конструктивные данные не заданы.

• Подтверждено названием: тип изделия - ТЭН, оборудование - тепловентилятор, модель - МАКАР ТВ-24К.
• Мощность и напряжение этой позиции не указаны; их нельзя выводить из обозначения «24К».
• Размеры, форма и крепление нагревателя также требуют отдельной сверки.

Какие изменения можно внести в исполнение для МАКАР ТВ-24К

Поскольку каталожное название МАКАР ТВ-24К не задаёт конструкцию ТЭН, исполнение согласуют по фактическим параметрам узла и требуемой воздушной среде.

• Крепёжный узел у ТЭН для МАКАР ТВ-24К в названии не раскрыт → по заказу выполняем вариант со штуцером и гайкой либо с фланцем; резьбу и размеры согласуем отдельно.
• Способ подключения для этой позиции не указан → можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину холодной зоны задают по фактической конструкции.
• Материал оболочки ТЭН МАКАР ТВ-24К каталог не обозначает → по заказу доступны чёрная сталь, нержавеющая сталь или медь; варианты из других материалов и покрытия согласуют отдельно по заданию.
• Мощность и напряжение для модели не приведены → их можно задать при заказе, в том числе в диапазоне вариантов, перечисленных в options. Если габариты оставляют прежними, изменение мощности влияет на удельную нагрузку оболочки; её пересчитывают с учётом воздушного режима.

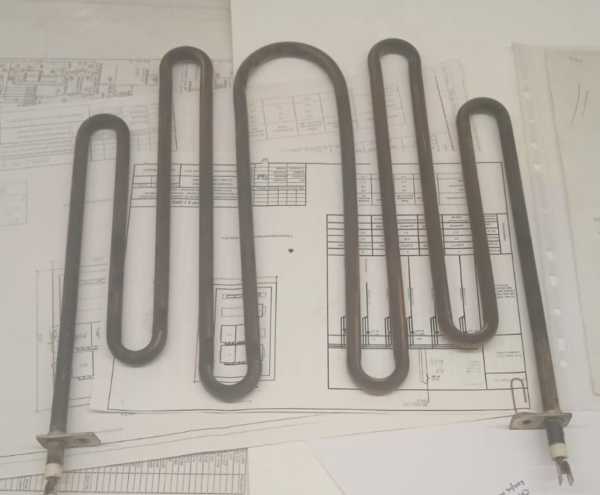

• Форма и длина нагревателя для МАКАР ТВ-24К неизвестны → можно задать прямое, U-, W-, M- или Г-образное исполнение, спираль, кольцо, скрепку либо форму по эскизу. Радиус гиба и межосевое расстояние определяют вместе с общей геометрией детали.
• В базовом названии не указана встроенная автоматика → по заказу можно предусмотреть термовыключатель или термостат, если это требуется конструкцией узла.

Как ТЭН работает в воздушном узле и почему выходит из строя

В промышленном тепловентиляторе нагреватель находится в корпусе воздушного узла перед вентилятором или в потоке, который создаёт вентилятор. Для МАКАР ТВ-24К конкретное расположение ТЭН в корпусе по названию установить нельзя: его проверяют по самому узлу. При замене важно сохранить предусмотренное положение нагревательной части относительно воздушного потока и крепления, иначе одинаковое назначение ещё не означает одинаковую конструкцию.

В качестве примеров оборудования с воздушными нагревателями можно назвать Ballu BHP-M2-15, Ballu BHP-M2-20 и Ballu BHP-MW-9. Это промышленные тепловентиляторы с принудительным обдувом, но их конструкция не задаёт параметры ТЭН для МАКАР ТВ-24К. При подборе детали для этой модели всё равно нужны её маркировка, размеры и электрические данные. По такому же принципу различают ТЭН для калорифера и нагреватель для других воздушных агрегатов: среда похожа, но посадка и схема подключения могут отличаться.

Для подвесного промышленного тепловентилятора в справочных данных отмечены три причины отказа: длительная работа в запылённом помещении, остановка вентилятора при включённом нагреве и перепады напряжения в промышленной сети. Для ТЭН МАКАР ТВ-24К это полезные направления проверки узла. Пыль затрудняет нормальный обдув, поэтому при осмотре важно оценить не только нагреватель, но и состояние воздушного тракта. Если вентилятор остановился, продолжение нагрева меняет режим, в котором работает ТЭН. Перепады напряжения также могут влиять на электрическую часть, поэтому при повторном отказе учитывают состояние питания и автоматики.

Воздушные нагреватели встречаются и в завесах. Например, оборудование Ballu BHC-M15-T12 и Тепломаш КЭВ-18П4012E размещает нагревательный элемент в воздушном тракте перед выходом потока. В источниках для завес также указаны частые циклы включения и выключения при автоматике по открытию двери, загрязнение пылью и жиром, а также перегрев при засоре воздухозаборной решётки. Эти причины относятся к условиям работы завес, а не к установленным характеристикам ТЭН МАКАР ТВ-24К. Сходство по воздушной среде не подтверждает взаимозаменяемость деталей.

Почему воздушный ТЭН МАКАР ТВ-24К не предназначен для воды

В названии ТЭН указано воздушное оборудование - тепловентилятор МАКАР ТВ-24К. Если нагреватель выбирают для другого узла, нужно отдельно подтвердить среду и конструкцию: воздушное исполнение нельзя считать водяным только по совпадению формы или размеров.

• Тепло от ТЭН МАКАР ТВ-24К должно передаваться воздуху. В водяном узле условия теплоотвода другие, поэтому для него требуется исполнение, заданное именно для работы в жидкости.
• Материал оболочки этой позиции в каталоге не указан. Следовательно, по названию нельзя подтвердить, что оболочка рассчитана на контакт с водой.
• Если в тепловентиляторе прекращается обдув, меняется режим работы воздушного нагревателя. Это не делает его пригодным для воды: отсутствие потока воздуха и погружение в жидкость - разные условия эксплуатации.
• Название «ТЭН для печи» также не определяет возможность установки в воду. Для применения в печи или в другом воздушном узле сверяют геометрию и рабочую среду, а для водяного оборудования отдельно задают водяное исполнение.
• При выборе детали для жарочного шкафа или другого воздушного оборудования не ориентируйтесь только на то, что элемент нагревает воздух. Для МАКАР ТВ-24К важны его посадка, электрические параметры и режим обдува.

Какие данные подготовить для ТЭН тепловентилятора МАКАР ТВ-24К

Для заказа детали к МАКАР ТВ-24К подготовьте маркировку старого ТЭН, если она читается, развёрнутую длину либо длину и форму после гибки, диаметр трубки, мощность и напряжение. Отдельно укажите, что нагреватель работает в воздухе с принудительным обдувом. Для крепления нужны тип узла, размеры штуцера или фланца и межосевое расстояние; фото старого ТЭН и места установки поможет сверить форму и положение выводов. Если маркировки нет, сопоставьте эти данные с фактической деталью и приложите модель оборудования. Так можно определить, какое исполнение требуется именно для тепловентилятора МАКАР ТВ-24К, не принимая обозначение модели за параметры самого нагревателя.
