Характеристики

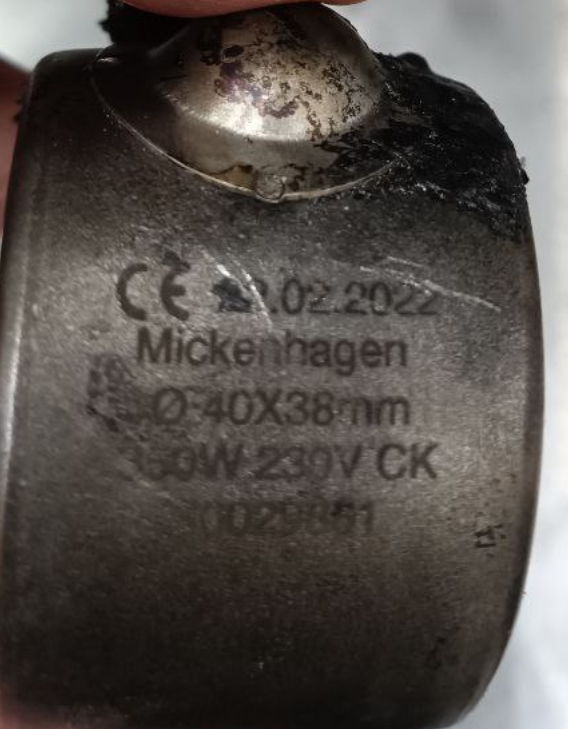

| Модель | ХН40.38.350.230 |
|---|---|
| Тип | хомутовый нагреватель |
| Мощность | 350 Вт |
| Напряжение | 230 В |
Конструкция и материалы
В конструкции хомутовых нагревателей этого типа используется резистивная проволока (нихромовая лента), изолятор (миканитовый или керамический) и защитный кожух из нержавеющей стали; для миканитовой изоляции применяют мусковит или флогопит. Конкретное исполнение изоляции для этой модели уточняется при заказе. Фиксация на цилиндре осуществляется стяжными болтами с резьбой M6-M10.
Применение в оборудовании
Хомутовые нагреватели применяются для обогрева цилиндров одношнековых и двухшнековых экструдеров, прессформ, литейных форм, ёмкостей и баков, а также трубопроводов химических производств. Такой нагреватель можно установить на материальный цилиндр экструдера или термопластавтомата как нагреватель для ТПА.
Почему важно прилегание к цилиндру
Ресурс хомутового нагревателя напрямую зависит от плотности прилегания к цилиндру. Неравномерный зазор приводит к локальному перегреву и выходу из строя. При затяжке хомута необходимо обеспечить равномерное усилие по всей поверхности. Эффективность кондуктивного нагрева определяется плотностью контакта.
Подбор нагревателя
При подборе хомутового нагревателя учитывают внутренний диаметр, ширину, мощность и напряжение. Для модели ХН40.38.350.230 мощность и напряжение заданы в обозначении. Также важно определить цельное или разъёмное исполнение (ПХНм), наличие выреза или отверстия под термопару. Рабочая температура и тип выводов уточняются по условиям эксплуатации.
Возможности изготовления
По заказу изготавливаем хомутовые нагреватели по размерам заказчика: внутренний диаметр, ширина, мощность, напряжение. Возможно исполнение цельное или разъёмное из двух полуколец (ПХНм). Делаем вырез и отверстие под термопару, выбираем тип выводов и длину провода. Изоляция - миканитовая или керамическая.
Что прислать для расчёта
Для расчёта и изготовления хомутового нагревателя необходимо предоставить: внутренний диаметр и ширину, мощность и напряжение, цельное или разъёмное исполнение, наличие выреза или отверстия под термопару, тип выводов и длину провода, рабочую температуру, а также модель оборудования или фото старого нагревателя с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
подходит ли к моему оборудованию
Для проверки совместимости необходимо знать внутренний диаметр и ширину нагревателя, а также параметры вашего цилиндра. Уточните размеры вашего оборудования по маркировке или чертежу.
как правильно затянуть хомут на цилиндре
Затяжку хомута выполняют стяжными болтами равномерно, без перекосов. Усилие должно обеспечивать плотное прилегание без деформации кожуха. Рекомендуется использовать динамометрический ключ.
можно ли сделать разъёмный или с отверстием под термопару
Да, по заказу изготавливаем разъёмное исполнение (ПХНм) из двух полуколец, а также выполняем вырез или отверстие под термопару. Укажите это при заказе.
как проверить старый ТЭН
Проверьте сопротивление мультиметром, осмотрите изоляцию на предмет трещин и проверьте целостность выводов. Сравните маркировку с требуемыми параметрами.
что прислать для расчёта
Для расчёта необходимы: внутренний диаметр, ширина, мощность, напряжение, тип исполнения (цельный или разъёмный), наличие выреза/отверстия, тип выводов, длина провода, рабочая температура и фото старого нагревателя.
вопрос по теме: Прилегание к цилиндру: почему от него зависит ресурс.
Плотность прилегания определяет равномерность теплопередачи. Зазоры вызывают локальный перегрев и ускоренный износ. Правильная затяжка хомута продлевает срок службы нагревателя.
