Характеристики
| Маркировка | 146 А13/2,2 K 220 |
|---|---|
| Развёрнутая длина | 1460 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 13 мм |
| Мощность | 2,2 кВт |
| Напряжение | 220 В |
| Код среды | K: движущийся воздух |
| Форма по эскизу | Ф7 |
Что зашифровано в маркировке

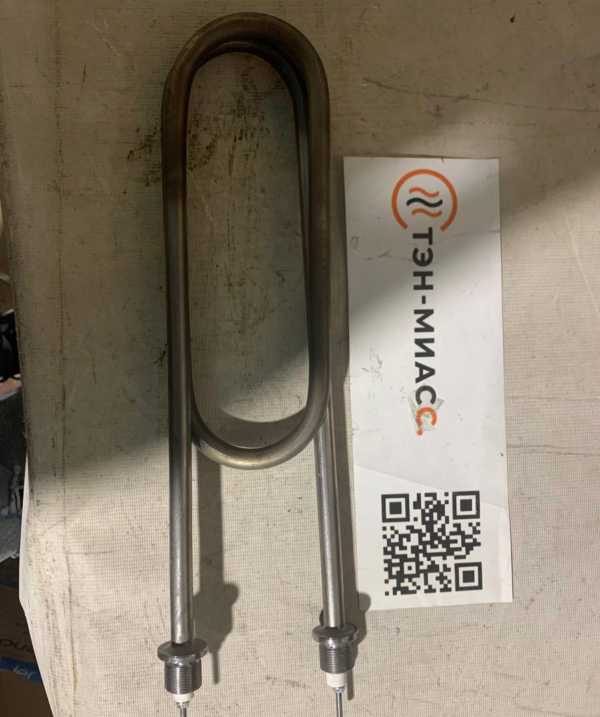

Маркировка 146 А13/2,2 K 220 Ф-7 задаёт исполнение нагревателя. Форма указана по эскизу, поэтому при подборе замены важно сверить геометрию.
- 1460 мм - развёрнутая длина; 40 мм - длина контактного стержня в заделке, код A.
- 13 мм - диаметр оболочки; 2,2 кВт - мощность; 220 В - напряжение.
- K - движущийся воздух; Ф7 - форма по эскизу.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1380 мм |
|---|---|
| Расчётный ток | 10 А |
| Расчётное сопротивление в рабочем режиме | 22 Ом |
| Удельная поверхностная мощность (по активной длине) | 3,9 Вт/см² |
| Предел удельной мощности для движущегося воздуха по ГОСТ 13268-88 | 3,5–6,5 Вт/см² в зависимости от скорости и температуры воздуха |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая или нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Ток и удельная мощность для воздушной среды
Расчётный ток 10 А учитывают при выборе автомата и сечения провода. Расчётное сопротивление в рабочем режиме составляет 22 Ом.
Активная длина равна 1380 мм, а удельная поверхностная мощность - 3,9 Вт/см². Для движущегося воздуха предел по ГОСТ 13268-88 составляет 3,5–6,5 Вт/см² в зависимости от скорости и температуры воздуха.
Воздушный канал, не водяная ванна
Такие ТЭН ставят в воздушный канал тепловой пушки с вентилятором высокой производительности. Тепловая пушка - пример оборудования, а не подтверждение совместимости конкретного нагревателя.
Этот трубчатый электронагреватель маркирован для движущегося воздуха, поэтому использовать его в воде или масле нельзя. Для замены сверяют маркировку и размеры старого ТЭН. Такой же принцип проверки нужен при подборе для калорифера электрического, сушильной камеры или жарочного шкафа.
Проверка старого нагревателя мультиметром
Сначала осмотрите трубку: трещины, деформация, нагар и следы коррозии могут указывать на повреждение. Мультиметром проверьте целостность спирали и измерьте сопротивление.
Для сравнения с расчётным значением ориентир - 22 Ом в рабочем режиме. Изоляцию проверяют отдельно между выводом и оболочкой подходящим прибором.
Материал оболочки выбирают под среду
Для движущегося воздуха ГОСТ 13268-88 рекомендует оболочку из углеродистой или нержавеющей стали. Материал нужно сверять с условиями работы узла, а не переносить с нагревателя для другой среды.
При замене тэн для печи не подбирают только по внешнему сходству: важны среда, маркировка, размеры и схема установки.
Какие данные нужны для подбора
Если маркировка не читается, пришлите данные для расчёта. ТЭН по маркировке подбирают по обозначению старого нагревателя, а без него - по размерам, форме и условиям работы.
- Маркировку со старого ТЭН или фото изделия.
- Развёрнутую длину либо длину и форму после гибки, диаметр трубки.
- Мощность, напряжение и среду: воду, неподвижный воздух, воздух с обдувом или масло.
- Тип крепления, межосевое расстояние и модель оборудования.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одной модели оборудования совместимость не подтверждают. Сверьте маркировку старого ТЭН, размеры, форму и среду; в тепловой пушке нагреватель устанавливают в воздушном канале с вентилятором.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для подбора нужны форма и размеры после гибки, диаметр трубки, мощность, напряжение, крепление и сведения об оборудовании. Приложите фото старого нагревателя.
Можно ли поставить этот ТЭН в воду или масло?
Нет. В маркировке указан код K для движущегося воздуха, поэтому для воды или масла подбирают нагреватель с соответствующим кодом среды.
Как проверить старый ТЭН?
Осмотрите оболочку, затем мультиметром проверьте целостность спирали и сопротивление. Для сравнения с расчётным значением используйте 22 Ом; изоляцию проверяют отдельно между выводом и оболочкой.
Что прислать для расчёта?
Маркировку или фото, длину и форму, диаметр трубки, мощность и напряжение. Также укажите среду, крепление, межосевое расстояние и модель оборудования.
Почему воздушный ТЭН нельзя ставить в воду?
Этот ТЭН обозначен для движущегося воздуха. Вода - другая среда, поэтому воздушный нагреватель для такой установки не подходит.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
