Характеристики

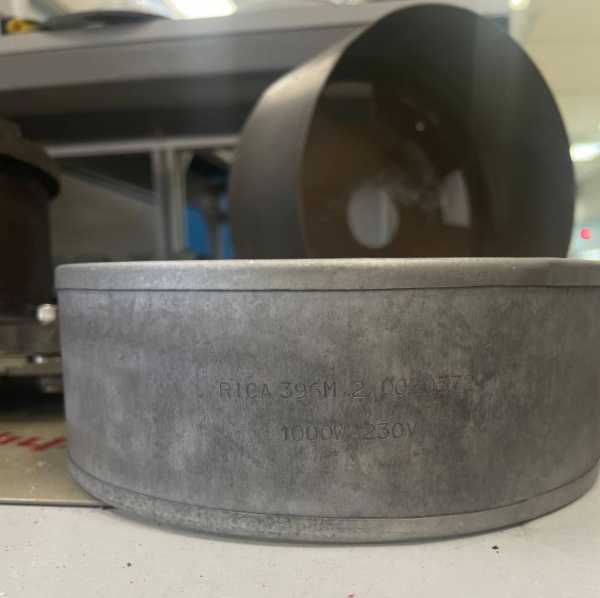

| Модель | RICA 396M |
|---|---|
| Артикул | 2 0020372 |
| Мощность | 1000 Вт |
| Напряжение | 230 В |
| Тип | Хомутовый нагреватель |
Где применяется и в каком оборудовании
Хомутовый нагреватель RICA 396M используют для обогрева цилиндров экструдеров и термопластавтоматов (нагреватель для ТПА). Также подходит для обогрева трубопроводов химических производств, ёмкостей и баков, клеевых машин. Нагреватель фиксируется на цилиндре или трубе стяжными болтами, обеспечивая плотное прилегание и эффективный кондуктивный нагрев.
- Цилиндры экструдеров и ТПА
- Трубопроводы химических производств
- Ёмкости и баки
- Клеевые машины
Подбор хомутового нагревателя
Для подбора аналога нужны внутренний диаметр и ширина: они должны совпадать с цилиндром. Мощность и напряжение берутся с маркировки старого нагревателя (1000W, 230V). Уточните, цельный нагреватель или разъёмный (из двух полуколец), есть ли вырез или отверстие под термопару. Тип выводов и длина провода также важны. Рабочая температура для миканитового исполнения: до 400°C, для керамического: до 700°C (по данным производителей).
Как снять размеры со старого хомутового нагревателя
Снимите старый нагреватель с цилиндра. Измерьте внутренний диаметр (посадочный размер) и ширину (высоту) ленты. Запишите мощность и напряжение с маркировки. Определите, цельный он или разъёмный, есть ли вырез под термопару. Замерьте длину выводов и тип клемм. Если маркировка стёрта, можно измерить сопротивление и рассчитать мощность по закону Ома. Сфотографируйте старый нагреватель с маркировкой и укажите модель оборудования: это поможет точно подобрать замену.
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный
- Вырез или отверстие под термопару
- Тип выводов и длина провода
- Фото старого нагревателя с маркировкой
Конструкция и особенности
В основе хомутового нагревателя - резистивная нихромовая лента, изолированная слюдой (миканитом). У производителей используют мусковит (температура плавления 1260-1300°C) и флогопит (сохраняет характеристики до 800°C). Снаружи - кожух из нержавеющей стали. Фиксация на цилиндре - стяжные болты (резьба M6-M10) или хомут-пряжка. Такая конструкция обеспечивает плотное прилегание к цилиндру и эффективную передачу тепла. Миканитовый хомутовый нагреватель (слюдяной хомут) - стандарт для большинства экструдеров и ТПА.
Что прислать для расчёта
Для изготовления хомутового нагревателя по вашим размерам пришлите чертёж или образец старого нагревателя. Укажите внутренний диаметр, ширину, мощность, напряжение, исполнение (цельный или разъёмный), наличие выреза под термопару, тип выводов и длину провода. По заказу делаем цельные и разъёмные из двух полуколец, с отверстием под термопару, с нужными выводами. Если есть фото с маркировкой: это ускорит подбор.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли хомутовый нагреватель RICA 396M к моему оборудованию?
Проверьте внутренний диаметр и ширину: они должны соответствовать посадочному месту на цилиндре. Мощность и напряжение (1000W, 230V) должны совпадать с параметрами старого нагревателя. Если есть сомнения, пришлите фото или маркировку.
Как правильно затянуть хомут на цилиндре?
Затягивайте стяжные болты равномерно, чтобы обеспечить плотное прилегание по всей окружности цилиндра. Не перетягивайте: излишнее усилие может повредить миканитовую изоляцию. После прогрева подтяните болты ещё раз.
Можно ли сделать разъёмный хомутовый нагреватель или с отверстием под термопару?
Да, по заказу делаем разъёмные из двух полуколец (для ограниченного радиального доступа) и с вырезом или отверстием под термопару. Укажите это при заказе.
Как проверить старый хомутовый ТЭН перед заменой?
Измерьте мультиметром сопротивление между выводами: оно должно соответствовать расчётному по мощности (R = U²/P). Проверьте сопротивление изоляции между выводами и кожухом: должно быть не менее 1 МОм. Визуально осмотрите на трещины и деформации.
Что прислать для расчёта нового хомутового нагревателя?
Пришлите внутренний диаметр, ширину, мощность, напряжение, фото старого нагревателя с маркировкой. Укажите, нужен ли разъёмный вариант, вырез под термопару, тип выводов. Если есть чертёж: это поможет.
Как снять размеры со старого хомутового нагревателя, если маркировка стёрта?
Измерьте внутренний диаметр и ширину штангенциркулем. Определите мощность, измерив сопротивление и рассчитав по формуле P = U²/R. Сфотографируйте нагреватель и укажите модель оборудования: это поможет подобрать аналог.
