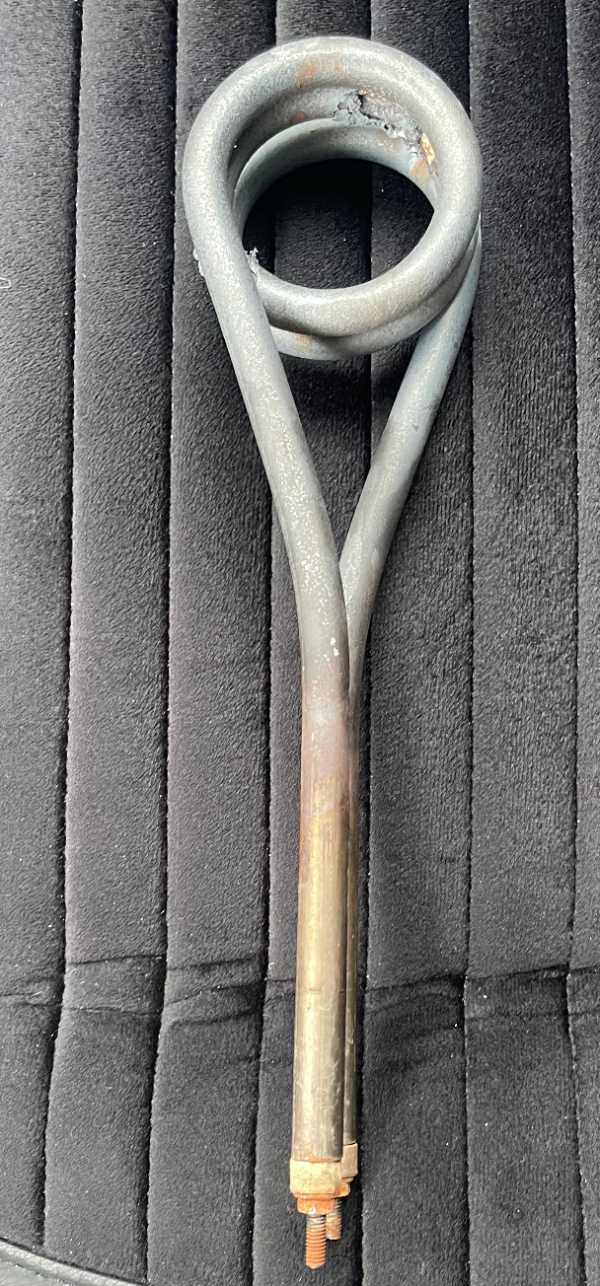

Тэн воздушный Тэн100а13/0,125к220

Характеристики

Маркировка по частям

Как длина и мощность связаны в маркировке

Маркировка воздушного ТЭН задаёт диаметр оболочки 13 мм, мощность 0,125 кВт и напряжение 220 В; развёрнутая длина составляет 1000 мм. В каталожном названии указана та же мощность в округлённом виде: 0,12 кВт. При повторении трубчатого электронагревателя эти величины рассматривают вместе с формой детали после гибки: она определяет, поместится ли ТЭН в посадочное место.

Для движущегося воздуха расчёт по ГОСТ 13268-88 даёт активную длину 920 мм: из 1000 мм исключены две холодные зоны. При 220 В и указанной мощности расчётные электрические параметры составляют 0,6 А и 387,2 Ом. Удельная поверхностная мощность по активной длине равна 0,33 Вт/см².

В расчёте для движущегося воздуха приведён предел удельной мощности 3,5–6,5 Вт/см². Он зависит от скорости и температуры воздуха, поэтому оценивать исполнение нужно с учётом реального обдува. Для ТЭН 100а13/0,125к220 код K обозначает именно движущийся воздух; совпадения по длине и диаметру недостаточно, если режим работы другой.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Как повторить форму и изменить исполнение

Исходный ТЭН имеет развёрнутую длину 1000 мм и оболочку диаметром 13 мм. Если старый нагреватель согнут, для повторения нужно задать геометрию изгиба и параметры установки, а не только общую длину.

• У прямого исполнения с длиной 1000 мм можно изменить форму: сделать U, W, M, Г-образный ТЭН, «скрепку», кольцо или спираль. Для этого задают длину участков, радиус гиба и межосевое расстояние; доступен также оребрённый вариант для обдува.
• В маркировке этого ТЭН указан контактный стержень длиной 40 мм в заделке, код A. Вместо него можно задать 65, 100, 125, 160, 250, 400 или 630 мм. Концы можно выполнить с резьбой М4, М5 или М6 и гайками с шайбами либо с выводами проводом в термостойкой изоляции.
• Для ТЭН 100а13/0,125к220 крепление в названии не задано. По заказу можно добавить штуцер с гайкой или фланец; для штуцера доступны метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
• Материал оболочки в маркировке этого воздушного ТЭН не обозначен. Для умеренной температуры оболочки можно выбрать чёрную сталь; для высокой температуры предусмотрены нержавеющая или жаропрочная сталь.
• Исходные параметры - 0,125 кВт и 220 В. По заказу мощность можно задать от 100 Вт, а напряжение - 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При сохранении длины 1000 мм изменение мощности меняет ваттную нагрузку ТЭН, поэтому её пересчитывают с учётом воздушного потока. Также можно добавить термовыключатель или термостат.

Что меняется при другом напряжении и мощности

Для ТЭН с исходной длиной 1000 мм и мощностью 0,12 кВт рассчитан вариант на 380 В: ток составит 0,3 А, сопротивление спирали - 1155,2 Ом. Спираль пересчитывают, а размеры оставляют прежними. При подборе важно сверить напряжение питания, поскольку совпадение габаритов не означает совпадения электрических параметров.

Для того же нагревателя есть расчёт на 24 В: ток будет 5,2 А, сопротивление спирали - 4,6 Ом. Для исходного варианта на 220 В расчёт даёт 0,6 А и 387,2 Ом. Эти значения относятся к разным исполнениям ТЭН, хотя его развёрнутая длина остаётся 1000 мм.

На той же длине мощность 0,2 кВт даёт удельную нагрузку 0,53 Вт/см² вместо 0,33 Вт/см², а мощность 0,1 кВт - 0,27 Вт/см². Допустимость каждого варианта проверяют по скорости обдува. Если контактный стержень увеличить с 40 до 65 мм, активная длина станет 870 мм, а удельная нагрузка - 0,35 Вт/см². Значит, изменение вывода влияет и на расчёт активной части.

Где применяют подобные воздушные ТЭН

Подобные трубчатые ТЭН применяют в электроконвекторах для основного или дополнительного конвективного обогрева и в бытовых или фермерских инкубаторах для равномерного прогрева лотков с яйцами. В этих устройствах используют неподвижный или обдуваемый воздух. Код K у ТЭН 100а13/0,125к220 указывает на движущийся воздух, поэтому режим потока нужно учитывать при подборе.

Подобные нагреватели ставят в сушильные барабаны промышленных прачечных, где вентилятор прогоняет горячий воздух через барабан, и в лабораторные сушильные шкафы для сушки и термообработки проб. Их также применяют в паровоздушных и пароформалиновых дезинфекционных камерах и в обогревателях кабин кранов, экскаваторов и бульдозеров. Для каждого узла отдельно сверяют форму, длину 1000 мм, диаметр оболочки 13 мм, мощность 0,12 кВт и режим обдува.

Почему воздушный ТЭН нельзя ставить в воду

Код K и расчёт для движущегося воздуха определяют назначение ТЭН 100а13/0,125к220. Его параметры нельзя переносить на водяной узел только потому, что совпадают длина 1000 мм или диаметр оболочки 13 мм.

• Код K в маркировке этого ТЭН означает нагрев движущегося воздуха, а не воды.
• Удельная поверхностная мощность 0,33 Вт/см² рассчитана для активной длины 920 мм и воздушного режима. Для жидкости это значение не используют.
• В расчёте для воздуха рекомендована оболочка из углеродистой или нержавеющей стали. Для другой среды материал и параметры выбирают отдельно.
• Если нужен ТЭН для печи или другого устройства, сначала уточните его рабочую среду. Воздушный нагреватель с маркировкой 100а13/0,125к220 не следует подбирать для воды по одним габаритам.

Что сообщить для повторения ТЭН по маркировке

Для повторения ТЭН по маркировке сообщите обозначение старого нагревателя, если оно сохранилось. Для исполнения 100а13/0,125к220 нужно подтвердить развёрнутую длину 1000 мм, оболочку диаметром 13 мм, мощность 0,125 кВт по маркировке, напряжение 220 В и среду: движущийся воздух.

Если нагреватель согнут, приложите размеры его участков, радиус гиба и межосевое расстояние, необходимые для установки. Отдельно укажите крепление и выводы: у исходного исполнения задан контактный стержень 40 мм, код A, но способ крепления в каталожном названии не указан. Фото старого ТЭН и места установки поможет сопоставить форму и посадку.

При запросе другого напряжения или мощности укажите новые значения. Например, для 0,12 кВт на 380 В спираль пересчитывают, хотя габариты можно оставить прежними; стержень 65 мм вместо 40 мм меняет активную длину до 870 мм и удельную нагрузку до 0,35 Вт/см². Так параметры нового воздушного ТЭН будут заданы для конкретного узла.
