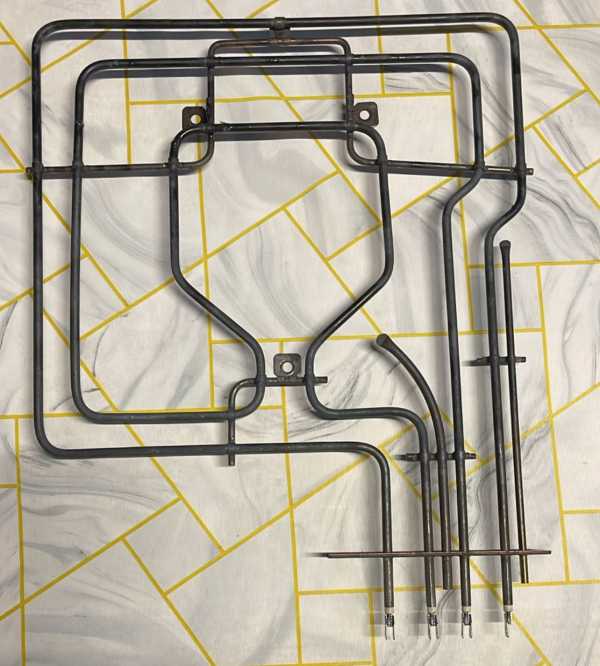

ТЭН для духового шкафа 2800 Вт

Характеристики

Где стоит такой нагреватель

Почему ТЭН в духовке может перегореть

ТЭН для духового шкафа мощностью 2800 Вт предназначен для замены нагревателя в духовке, однако из названия нельзя определить его положение и геометрию. В электрических духовых шкафах открытые трубчатые ТЭН устанавливают сверху и снизу камеры; в моделях с конвекцией может быть отдельный кольцевой нагреватель вокруг вентилятора. Верхний элемент нередко выполняет функцию гриля. Поэтому перед заменой важно установить, какой именно узел неисправен: верхний или нижний нагреватель, элемент гриля либо нагреватель конвекции. Совпадение номинальной мощности не означает совпадения конструкции и места установки.

Открытая спираль в духовке может перегореть из-за износа. К локальному перегреву приводит попадание жира или воды на раскалённый элемент; отдельная причина отказа - продолжительная интенсивная работа в режиме гриля. Эти особенности относятся к работе нагревательных узлов духовки в целом, а не подтверждают конкретное устройство ТЭН мощностью 2800 Вт. При осмотре старого элемента зафиксируйте его положение в камере, форму, точки крепления и расположение контактов. Если в духовке несколько нагревателей, нужно определить, какой из них требуется заменить, и не подменять выбор сравнением только по мощности.

В духовках разных моделей устройство нагревательного узла различается. Например, Artel MD-4218L приводится в справочнике как модель с верхним и нижним ТЭН, а Electrolux SurroundCook EOF3H40BX и Electrolux SenseCook EOE5C71Z - как примеры встраиваемых электрических шкафов. Hansa BOES684620 также входит в перечень оборудования. Эти названия помогают ориентироваться в типах духовок, но не определяют, подойдёт ли к конкретному шкафу ТЭН на 2800 Вт: для этого требуются сведения о старом нагревателе и его установке.

Как заменить ТЭН мощностью 2800 Вт

Подготовьте сведения о старом элементе до установки ТЭН для духового шкафа на 2800 Вт. Работайте только с отключённой духовкой и следуйте инструкции к конкретному оборудованию.

1. Отключите духовку от электропитания и дождитесь, пока камера и нагреватели остынут. Не начинайте замену, пока элемент горячий или оборудование подключено к сети.
2. Снимите неисправный ТЭН с учётом конструкции духовки. Зафиксируйте, где находились его крепёжные точки и выводы, а также в какой части камеры он стоял.
3. Сопоставьте старый элемент с новым по форме, габаритам, креплению и расположению контактов. У этого товара указана мощность 2800 Вт; одного совпадения по мощности недостаточно, чтобы установить, что исполнение подходит к узлу.
4. При несовпадении геометрии или подключения не устанавливайте нагреватель. Для уточнения исполнения подготовьте фотографии старого ТЭН, его размеры и модель духового шкафа.
5. Установите подобранный элемент, закрепите его и подключите согласно конструкции узла и документации духовки. Не меняйте положение контактов и креплений способом, не предусмотренным конструкцией оборудования.
6. Перед включением проверьте, что ТЭН закреплён, выводы подключены, а детали камеры и корпуса установлены на место. Проверяйте работу в соответствии с инструкцией к духовому шкафу.

Какое исполнение можно согласовать для 2800 Вт

В каталоге для ТЭН указаны только духовой шкаф и мощность 2800 Вт. Поэтому форму, крепление, оболочку, выводы и напряжение можно обсудить отдельно, сопоставляя их с узлом, в который требуется установить замену.

• Для духовки на 2800 Вт можно выбрать крепление штуцером с гайкой либо фланцем. Для штуцерного исполнения доступны резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, а также G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2. Конкретное крепление должно соответствовать посадочному узлу оборудования.
• Если штатное подключение ТЭН на 2800 Вт требует другого исполнения выводов, по заказу можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Укажите, как были подключены контакты старого элемента.
• Материал оболочки в названии ТЭН для духовки не указан. Для воздушного исполнения по заказу используют чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой; выбор связывают с условиями нагрева.
• Геометрия ТЭН мощностью 2800 Вт в карточке не задана. По заказу доступны прямая форма, U-, W-, M- и Г-образные варианты, скрепка, кольцо, спираль или исполнение по эскизу. Для воздушного нагрева с обдувом можно предусмотреть оребрение; гладкое исполнение и форма нагревателя должны соответствовать конструкции узла.
• Для этого товара в названии не указано напряжение. По заказу доступны 12, 24, 36, 48, 110, 220, 230, 380 и 400 В, а мощность можно согласовать от 100 Вт. Если вместо 2800 Вт требуется другое значение при сохранении размеров, рассчитывают удельную нагрузку на оболочку с учётом среды. Также можно предусмотреть встроенный термовыключатель или термостат.

Где применяют похожие воздушные нагреватели

Подобные трубчатые ТЭН применяют в духовых шкафах, чтобы нагревать камеру, в сухожаровых шкафах-стерилизаторах для обработки инструмента горячим воздухом и в аэрогрилях, где горячий воздух циркулирует вокруг продуктов. ТЭН для печи и духовки подбирают по конструкции конкретного оборудования: расположение элемента, его форма и подключение могут различаться даже при сходном назначении. В справочнике приведены Artel MD-4218L, Electrolux SurroundCook EOF3H40BX, Electrolux SenseCook EOE5C71Z и Hansa BOES684620. Это модели оборудования для примера, а не подтверждение совместимости с ТЭН мощностью 2800 Вт.

Похожие нагреватели применяют в обогревателях кабин кранов, экскаваторов и бульдозеров, в бытовых и фермерских инкубаторах, где воздух перемешивается вентилятором, и в конденсационных осушителях для оттайки льда на испарителе. В тигельной плавильной печи нагревается воздух в зазоре между корпусом и тиглем. Такие процессы отличаются по температуре, наличию обдува и расположению ТЭН. Поэтому воздушный ТЭН мощностью 2800 Вт, названный в каталоге нагревателем для духового шкафа, нельзя автоматически считать подходящим для другого оборудования.

Трубчатый электронагреватель для воздушной среды может иметь исполнение для неподвижного воздуха или для нагрева с обдувом. Для ТЭН на 2800 Вт эти условия в названии не обозначены. Если замена нужна не для духовки, сообщите среду и режим работы: по этим данным можно обсуждать требуемые материал оболочки, форму и наличие оребрения, не перенося на изделие неподтверждённые характеристики.

Что сообщить для подбора замены

Чтобы подобрать исполнение ТЭН для духового шкафа мощностью 2800 Вт, укажите модель оборудования и покажите старый нагреватель. Модель помогает определить устройство духовки, а фото и измерения дают сведения о форме элемента, креплении и выводах.

Если маркировка отсутствует или не читается, сообщите, где именно стоял старый ТЭН: сверху, снизу или рядом с вентилятором. По возможности приложите снимок нагревателя в снятом виде и отдельно покажите место его установки. Так можно обсуждать замену с учётом конкретного узла, а не только номинальной мощности 2800 Вт.

1. Модель духового шкафа или фотографию его шильдика.
2. Фотографии старого ТЭН целиком, его крепления и выводов; отметьте, в какой части камеры он был установлен.
3. Маркировку и размеры: длину, форму, диаметр трубки и расстояние между точками крепления.

Варианты исполнения: расчёт для этого ТЭН
