ТЭН воздушный 120-А-13/1,5 Т 220 ф2 Р, 1,5 кВт

Характеристики

Маркировка по частям

Как код T связан с нагрузкой ТЭН

Маркировка 120-А-13/1,5 Т 220 объединяет геометрию, электрические параметры и режим среды. У изделия развёрнутая длина 1200 мм, диаметр оболочки 13 мм, мощность 1,5 кВт; буква T указывает на неподвижный воздух или газ, где температура на оболочке выше 450 °C. Если изменить длину либо мощность, изменится нагрузка на оболочку, поэтому исходный расчёт нельзя автоматически использовать для другого исполнения.

Расчётная активная длина составляет 1120 мм: из развёрнутой длины вычтены две холодные зоны. Для мощности 1,5 кВт ток равен 6,8 А, сопротивление в рабочем режиме - 32,3 Ом, удельная поверхностная мощность по активной длине - 3,28 Вт/см². Предел для кода T по ГОСТ 13268-88 составляет 5 Вт/см², запас до предела - 34 %. В расчёте для такого режима указана нержавеющая жаропрочная сталь как рекомендуемый материал оболочки.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Что можно изменить в исполнении Ф2

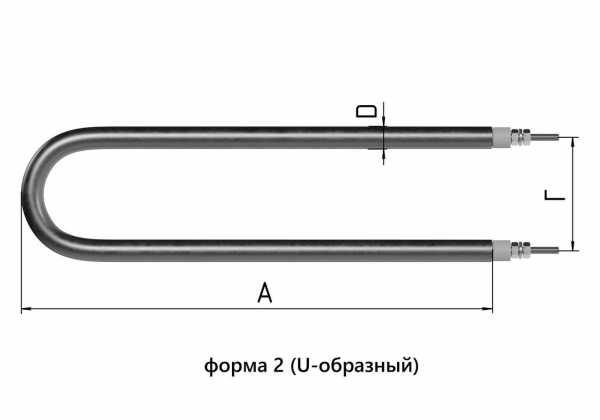

Исходная конфигурация: форма Ф2, длина 1200 мм, оболочка диаметром 13 мм, стержень 40 мм, мощность 1,5 кВт и напряжение 220 В. По заказу можно скорректировать отдельные элементы; при изменении электрических параметров проверяем нагрузку для указанной среды.

• Крепление в маркировке не задано. Для этой формы Ф2 можно заказать штуцер с гайкой или фланец; для штуцера доступны резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2.
• У исходного ТЭН контактный стержень в заделке 40 мм, код A. Если для монтажа требуется другой вылет, можем выполнить длину 65 мм (код B), 100 мм (код C), 125 мм (код D), 160 мм (код E), 250 мм (код F), 400 мм (код G) или 630 мм (код H). Для выводов предусмотрены резьбы М4, М5 или М6 с гайками и шайбами либо провод в термостойкой изоляции.
• Материал оболочки в названии не указан. Для воздуха можем выполнить оболочку из чёрной стали при умеренной температуре или из нержавеющей либо жаропрочной стали при высокой температуре.
• Вместо исходных 1,5 кВт и 220 В можно заказать мощность от 100 Вт и одно из напряжений: 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При сохранении размеров ТЭН пересчитываем удельную нагрузку с учётом среды.
• Форму Ф2 и длину 1200 мм можно заменить прямым исполнением, U, W, M, Г-образной формой, скрепкой, кольцом, спиралью, оребрением или формой по эскизу. Для варианта с обдувом доступны оребрение и, по заказу, встроенный термовыключатель либо термостат; их размещение согласуем с геометрией ТЭН.

Что показывают варианты расчёта

Если оставить длину 1200 мм и диаметр 13 мм, но увеличить мощность до 1,9 кВт, удельная нагрузка составит 4,15 Вт/см². Это ниже предела 5 Вт/см² по ГОСТ 13268-88 для кода T, однако запас становится меньше, чем у исходного варианта 1,5 кВт с нагрузкой 3,28 Вт/см². Выбор мощности поэтому связан и с требуемым нагревом, и с режимом оболочки.

При мощности 1,1 кВт на той же длине расчёт даёт 2,4 Вт/см² при пределе 5 Вт/см². Другой расчётный вариант сохраняет мощность 1,5 кВт, но меняет напряжение с 220 на 380 В: ток составит 3,9 А, сопротивление спирали - 96,3 Ом. Электрические параметры спирали в этом случае рассчитывают под заданное напряжение, при этом размеры остаются прежними.

Также рассчитан вариант с контактным стержнем 65 мм вместо исходных 40 мм. При развёрнутой длине 1200 мм активная часть станет 1070 мм, а удельная нагрузка для мощности 1,5 кВт составит 3,43 Вт/см². То есть изменение длины стержня влияет на активную зону и нагрузку, даже если развёрнутая длина изделия остаётся неизменной.

Где используют подобные воздушные нагреватели

Подобные трубчатые ТЭН применяют в настенных электроконвекторах для конвективного обогрева жилых и офисных помещений, а также в лабораторных сушильных шкафах. В них сушат образцы, определяют влажность, термообрабатывают и прокаливают пробы перед анализом. ТЭН для сушильного шкафа выбирают по его геометрии и рабочему режиму; у рассматриваемого изделия параметры иные по назначению маркировки: 1,5 кВт, 220 В и код T для неподвижной газовой среды выше 450 °C.

Воздушные нагреватели также применяют в канальных электронагревателях приточной вентиляции, инкубаторах и стерилизаторах. В сухожаровых шкафах горячим воздухом обрабатывают металлические, стеклянные и другие термостойкие материалы; такие установки используют в маникюрных кабинетах и ветеринарии. Запрос «ТЭН для печи» тоже относится к подбору воздушного нагревателя, но сам по себе не подтверждает соответствие формы Ф2 конкретной печи. Для этого исполнения отправные параметры подбора - длина 1200 мм, диаметр 13 мм и форма Ф2.

Неподвижная среда и обдув меняют расчёт

Для данного воздушного ТЭН буквенный код T задаёт неподвижный режим при температуре оболочки выше 450 °C. При мощности 1,5 кВт и активной длине 1120 мм расчётная нагрузка равна 3,28 Вт/см², тогда как предел для этого кода по ГОСТ 13268-88 - 5 Вт/см². Установка в принудительный поток потребует отдельной оценки режима.

• Для маркировки 120-А-13/1,5 Т 220 расчётная нагрузка составляет 3,28 Вт/см² при пределе 5 Вт/см².
• Код S в приведённых данных относится к неподвижному воздуху до 450 °C; для него указан предел 2,2 Вт/см². Это не режим, зашифрованный в маркировке данного ТЭН.
• Для воздуха с циркуляцией предусмотрены другие буквенные коды. Допустимая нагрузка зависит от скорости потока и температуры.
• Если ТЭН мощностью 1,5 кВт и диаметром 13 мм будет работать при обдуве, расчёт следует выполнить для фактического воздушного потока.
• Оребрённый ТЭН можно заказать для воздуха с обдувом, но наличие оребрения не заменяет расчёт под новый режим.

Что сообщить для изготовления этого ТЭН

Для повторения исполнения укажите маркировку 120-А-13/1,5 Т 220 и параметры, которые требуется сохранить: развёрнутую длину 1200 мм, диаметр 13 мм, форму Ф2, мощность 1,5 кВт и напряжение 220 В. Если нужен другой контактный стержень, укажите его длину; в исходном исполнении это 40 мм, код A. Также опишите среду и температуру оболочки.

Для монтажа сообщите, какое крепление требуется: штуцер с гайкой или фланец. При замене действующего нагревателя приложите маркировку, фото, модель оборудования и размеры посадочного места. Это позволит сопоставить форму Ф2 и длину 1200 мм с монтажным узлом, не смешивая размеры оборудования и самого ТЭН.

Если маркировка отсутствует, нужны развёрнутая длина или размеры после гибки, диаметр трубки, мощность, напряжение и данные о среде. Для режима, обозначенного кодом T, подтвердите неподвижный воздух или газ выше 450 °C. Ваттная нагрузка ТЭН зависит от мощности и активной длины, поэтому при изменении этих величин расчёт выполняют заново.
