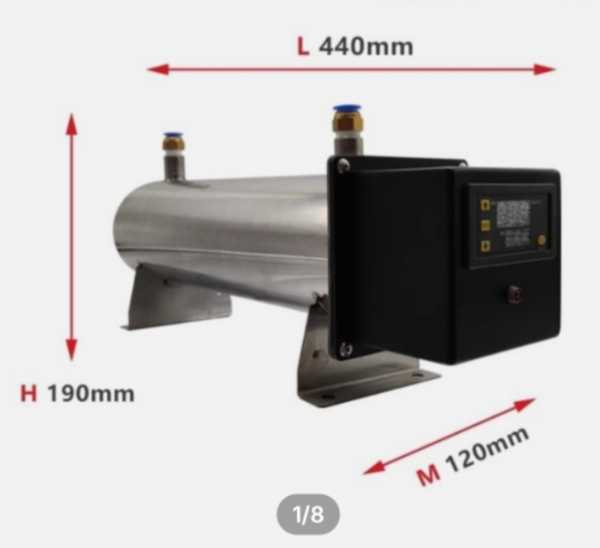

ТЭН для нагревателя сжатого воздуха 1 кВт

Характеристики

Где стоит такой нагреватель

ТЭН 1 кВт в контуре регенерации осушителя

ТЭН для нагревателя сжатого воздуха мощностью 1 кВт может быть частью системы горячей регенерации адсорбента. В такой системе электронагреватель размещают в линии продувочного газа перед входом в регенерируемый адсорбер либо встраивают в корпус адсорбера. Встречается исполнение в металлическом кожухе линии продувки: трубчатый проточный нагреватель работает совместно с воздуходувкой, а мощность регулируют ступенями. Значение 1 кВт в названии карточки относится к этому ТЭН, а не к суммарной мощности нагревателя или осушителя.

Такие ТЭН ставят в адсорбционные осушители сжатого воздуха и газа с горячей регенерацией, где электронагреватель размещён в линии продувочного газа перед входом в регенерируемый адсорбер. Для замены важно сопоставить мощность с конструкцией элемента, его креплением и электрическими параметрами.

Для воздуха по заказу можно выбрать материал оболочки с учётом температуры оболочки: чёрную сталь при умеренной температуре, нержавеющую или жаропрочную сталь при высокой. Если в продувочной линии нарушена работа обратного клапана, нагреватель может перегреться. Другие описанные причины отказа связаны с попаданием пыли адсорбента в нагревательный узел и с влагой или конденсатом в зоне ТЭН при сбое переключения колонн. Эти условия нужно учитывать при согласовании исполнения ТЭН на 1 кВт.

• При залипании обратного клапана продувки возможен перегрев нагревательного узла с ТЭН мощностью 1 кВт.
• Адсорбентная пыль может заноситься в зону нагрева и вызывать локальный перегрев спирали.
• В осушителях с продувкой горячим воздухом влага или конденсат могут попасть к ТЭН при сбое цикла переключения колонн.
• Мощность 1 кВт сама по себе не определяет совместимость воздушного ТЭН с осушителем: нужно сопоставить исполнение элемента и параметры узла.
• Для ТЭН, работающего на воздухе, материал оболочки выбирают с учётом её температуры: чёрная сталь предназначена для умеренной, нержавеющая или жаропрочная сталь - для высокой.

Как заменить ТЭН мощностью 1 кВт в нагревателе воздуха

Перед заменой воздушного ТЭН мощностью 1 кВт зафиксируйте исходное исполнение элемента и параметры узла. Так можно сопоставить снятую деталь с новой по длине, форме и креплению, не ориентируясь только на значение мощности.

1. Остановите нагреватель сжатого воздуха и отключите его от электропитания. Дождитесь безопасного состояния узла; последовательность остановки сверяйте с документацией оборудования.
2. После снятия ТЭН отметьте, как его форма и длина расположены относительно кожуха линии продувки или корпуса адсорбера. Это поможет сопоставить геометрию замены с местом установки.
3. Запишите маркировку, если она есть. Измерьте развёрнутую длину либо длину и форму после гибки, диаметр трубки, а также проверьте мощность и напряжение старого элемента.
4. Зафиксируйте конструкцию посадочного места ТЭН на 1 кВт: штуцер с резьбой и гайкой или фланец. Для фланцевого исполнения укажите межосевое расстояние.
5. При подборе сообщите, что заменяется ТЭН для нагревателя сжатого воздуха мощностью 1 кВт. Если фактические характеристики снятого элемента отличаются от параметров карточки, передайте его маркировку и размеры отдельно.
6. Установите подобранный элемент с учётом документации нагревателя и проверьте работу узла в штатном режиме. Для контура продувки осушителя учитывайте цикл переключения колонн и исключите попадание влаги в зону ТЭН.

Как изменить исполнение воздушного ТЭН 1 кВт

В названии указаны назначение - нагреватель сжатого воздуха - и мощность 1 кВт; форма, крепление, материал оболочки и конструкция выводов не заданы. По заказу эти параметры можно согласовать под конкретный нагревательный узел.

• У ТЭН мощностью 1 кВт тип крепления не задан → можем выполнить штуцер с гайкой или фланец. Для штуцера предусмотрены метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 и М28, а также трубные G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2. При заказе укажите резьбу, которая соответствует узлу нагревателя.
• Для воздушного ТЭН на 1 кВт тип выводов в названии не задан → можем установить контактный стержень с резьбой М4, М5 или М6 и гайками либо выполнить выводы проводом в термостойкой изоляции. Длину холодной зоны согласуем с расположением контактов и нагревательной части старого элемента.
• Материал оболочки ТЭН мощностью 1 кВт в названии не указан → для нагрева воздуха можем использовать чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой. В задании укажите условия в зоне установки нагревателя.
• В карточке указана мощность 1 кВт → по заказу доступны исполнения от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если при изменении мощности сохраняются размеры ТЭН, удельную нагрузку на оболочку пересчитываем под рабочую среду.
• Форма и длина ТЭН для сжатого воздуха в названии не заданы → можем сделать прямой элемент, U-, W-, M- или Г-образный, в форме скрепки, кольца, спирали либо оребрённый. Длину, радиус гиба и межосевое расстояние задают по старому элементу или эскизу.
• Для воздушного ТЭН мощностью 1 кВт дополнительно можно заказать встроенный термовыключатель или термостат. Для воздуха с принудительным обдувом доступно оребрение; его конструкцию согласуют с нагревательным узлом.

Где применяют подобные трубчатые ТЭН для воздуха

Подобные трубчатые ТЭН применяют в канальных электронагревателях приточной вентиляции, где поток воздуха проходит через нагреватель, и в электроконвекторах с естественной конвекцией. В лабораторных суховоздушных термостатах, например ТС-1/80 СПУ и ТСО-1/80 СПУ, нагреватели используют для поддержания температурного режима при исследованиях и хранении проб. Оребрение увеличивает площадь теплоотдачи воздушного ТЭН; возможность такого исполнения для элемента мощностью 1 кВт согласуют отдельно.

Воздушные трубчатые нагреватели также встречаются в паровоздушных и пароформалиновых дезинфекционных камерах, где обрабатывают одежду и постельные принадлежности увлажнённым горячим воздухом или смесью пара с формалином. В бытовых и фермерских инкубаторах подобные ТЭН помогают прогревать воздух вокруг лотков. В названии этой карточки указано применение для нагревателя сжатого воздуха, поэтому мощность 1 кВт нельзя переносить на другое оборудование без отдельного подбора.

Какие данные нужны для подбора ТЭН 1 кВт

Для подбора воздушного ТЭН мощностью 1 кВт пришлите модель нагревателя сжатого воздуха или осушителя и фото старого элемента. Добавьте маркировку, если она сохранилась, развёрнутую длину либо длину и форму после гибки, диаметр трубки, мощность и напряжение старого ТЭН. Уточните, работает ли нагреватель в неподвижном воздухе или с обдувом, и опишите крепление: резьбу штуцера, гайку или фланец с межосевым расстоянием. Если хотите изменить исполнение, укажите требуемую форму, материал оболочки и вариант выводов.
