Характеристики
| Тип | ТЭН водяной |
|---|---|
| Фазы | 3-х фазный |
| Напряжение | 380 В |
| Мощность | 6 кВт |
| Назначение | для электрокотлов |
Где применяется и в каком оборудовании
ТЭН водяной 6 кВт 380В используется в электрокотлах как основной нагреватель. Блок подходит для установки в котлы Zota Balance, Econom и аналогичные с соответствующей резьбой.
Подбор блока ТЭН для котла
Для заказа аналога уточните присоединительный размер (дюймовая резьба или фланец), мощность, напряжение и число фаз. Блоки тэнов для котлов выпускаются на 220В и 380В. Для блока ТЭН на 380 В используется схема треугольник: блоки на 220 В собирают по схеме звезда.
- Убедитесь, что сечение кабеля соответствует току.
- Проверьте сопротивление изоляции после монтажа.
- Для систем с антифризом контролируйте концентрацию антифриза и жёсткость воды, чтобы избежать накипи на тэне.
Конструкция и особенности
По конструкции это аналог ТЭНБ: фланец с дюймовой резьбой, в который герметично запрессованы трубчатые нагреватели. Блок состоит из трёх ТЭН, трубки могут быть из нержавеющей трубки или стали 08КП. Сопротивление изоляции в холодном состоянии: не менее 0,5 МОм.
- Рабочее давление: до 6 атм для нержавеющей трубки.
- Возможно исполнение с гильзой под датчик или термостат.
Из нашей практики
Изготовили партию 19 блоков по 15 кВт для котлов: три элемента по 5 кВт на 380 В звездой, длина 480 мм, трубка Ø13 мм из AISI 321, выводы М4.

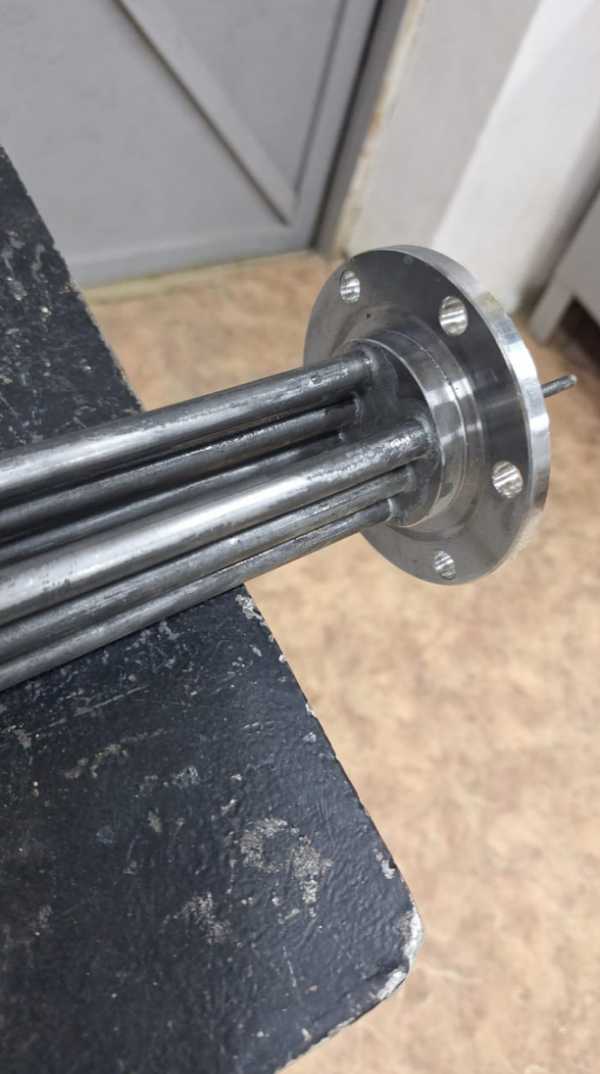

Сделали блоки 30 кВт из 8 U-образных элементов Ø16 мм в пучке Ø115 мм, длина 280 мм, фланец по ГОСТ 33259-2015, с гильзой под термопару.
Монтаж и эксплуатация
При монтаже обеспечьте герметичность резьбового соединения. Используйте теплоноситель с жёсткостью не более 2 мг-экв/дм³. При использовании антифриза контролируйте концентрацию антифриза: не более 50% для пропиленгликоля. После длительного хранения проверьте сопротивление изоляции; при необходимости просушите блок при 120°C до 6 часов.
- Не допускайте работу без воды: это приведёт к выходу из строя.
- Регулярно проверяйте состояние накипи на тэне.
- Рабочее давление системы не должно превышать 6 атмосфер давления.
Что прислать для расчёта
Для точного изготовления блока ТЭН для котла укажите следующие параметры:
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер (например, резьба G2" или фланец Ду50/80)
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему котлу?
Для проверки совместимости необходимо знать присоединительный размер и мощность вашего котла. Если резьба и напряжение совпадают, блок подходит. В противном случае мы изготовим блок под ваши параметры.
Из какой стали изготовлены трубки?
Стандартно трубки из нержавеющей стали или стали 08КП. По заказу возможна сталь AISI 321 или с защитным покрытием.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы в блок, такой блок меняется целиком. По заказу делаем блоки со съёмными ТЭН для замены отдельных элементов.
Как проверить старый блок ТЭН?
Измерьте сопротивление изоляции между выводами и корпусом: должно быть не менее 0,5 МОм. Также проверьте сопротивление каждого ТЭН: для 6 кВт на 380В по схеме треугольник сопротивление фазы около 72 Ом.
Что нужно прислать для расчёта нового блока?
Пришлите фото старого блока с биркой, укажите нагреваемую среду, температуру, присоединение, мощность, напряжение, число элементов и погружную длину.
Можно ли использовать такой блок для резервного подогрева в твердотопливном котле?
Для резервного подогрева в твердотопливных котлах обычно используют отдельную линейку: блок ТЭНБР со встроенным термостатом, резьба G1¼", 220 В. Этот блок 6 кВт 380 В предназначен для электрокотлов; под резервный подогрев изготовим отдельно по вашим параметрам.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
