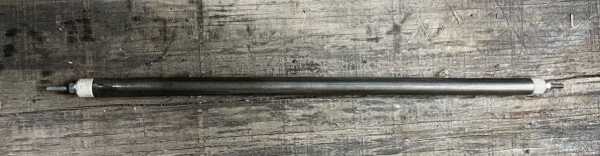

ТЭН 34 A13/0,35-T-220 ф.1 М5

Характеристики

Маркировка по частям

Как прочитать код среды T у ТЭН длиной 340 мм

В обозначении 34 A13/0,35-T-220 литера T относится к неподвижным воздуху и газам, для которых задана температура оболочки выше 450 °C. Для выбора этого исполнения важно учитывать именно такие условия, а не только электрические параметры. Это не обозначение нагревателя для воды или для движущегося воздуха.

Развёрнутая длина изделия составляет 340 мм, но в тепловом расчёте участвует активный участок 260 мм. При мощности 0,35 кВт нагрузка на эту часть равна 3,3 Вт/см². В ГОСТ 13268-88 для указанной среды приведён предел 5 Вт/см²; расчётная величина данного ТЭН ниже него на 34 %. Поэтому длина активной зоны здесь существенна при оценке исполнения, наряду с диаметром оболочки 13 мм.

Для сочетания 0,35 кВт и 220 В расчёт даёт ток 1,6 А и сопротивление в рабочем режиме 138,3 Ом. ГОСТ 13268-88 рекомендует для среды этого исполнения оболочку из нержавеющей жаропрочной стали. В маркировке товара материал не обозначен, его нужно согласовать при заказе отдельно.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Какие параметры ТЭН 34 A13 можно изменить

В обозначении зафиксированы развёрнутая длина 340 мм, форма Ф1, мощность 0,35 кВт и напряжение 220 В; другие варианты исполнения согласуются отдельно.

• В заделке установлен контактный стержень длиной 40 мм, код A; каталог также указывает М5 → можно заказать стержень 65, 100, 125, 160, 250, 400 или 630 мм, резьбы М4, М5 или М6 с гайками и шайбами либо выводы проводом в термостойкой изоляции.
• Способ крепления в обозначении ТЭН не задан → для исполнения длиной 340 мм можно предусмотреть штуцер с гайкой или фланец. Для штуцера доступны метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
• Код 34 A13/0,35-T-220 не сообщает материал оболочки → для воздушного исполнения можно заказать чёрную сталь при умеренной температуре оболочки, а при высокой - нержавеющую или жаропрочную сталь. Для заданной буквой T среды отдельно учитывается рекомендация ГОСТ по нержавеющей жаропрочной стали.
• На изделии указаны 0,35 кВт и 220 В → доступны другие мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если оставить габариты этого ТЭН без изменений, удельную нагрузку пересчитываем под выбранную среду.
• Контур Ф1 при развёрнутой длине 340 мм можно заменить другим исполнением → по заказу доступны прямые формы, U, W, M, Г-образное исполнение, скрепка, кольцо, спираль, оребрённый вариант или форма по эскизу. Также можно предусмотреть встроенный термовыключатель, термостат или оребрение для воздуха с обдувом.

Что показывают расчёты для 220, 380 и 24 В

Если для ТЭН с длиной 340 мм и мощностью 0,35 кВт выбрать 380 В вместо указанных 220 В, спираль рассчитывается заново. Расчётные значения составят 0,9 А и 412,6 Ом; габариты при этом остаются прежними. При варианте 24 В для тех же 0,35 кВт ток будет 14,6 А, а сопротивление спирали - 1,6 Ом. Это варианты исполнения, а не характеристики маркировки 34 A13/0,35-T-220.

Расчёт мощности на той же длине даёт 3,77 Вт/см² для 0,4 кВт и 2,83 Вт/см² для 0,3 кВт. В обоих случаях полученная нагрузка не достигает предела 5 Вт/см², принятого для этой среды по ГОСТ 13268-88. Для сравнения, у исходного ТЭН мощностью 0,35 кВт нагрузка составляет 3,3 Вт/см² при активной длине 260 мм.

Есть отдельный расчёт для более длинного контактного стержня. При коде B и стержне 65 мм общая развёрнутая длина остаётся 340 мм, но активная часть сокращается до 210 мм. Для мощности 0,35 кВт это даёт 4,08 Вт/см². Значение укладывается в указанный предел 5 Вт/см², однако расчётный запас меньше, чем у исполнения со стержнем 40 мм. Поэтому изменение длины стержня рассматривают вместе с мощностью и кодом среды.

Для каких воздушных процессов используют подобные ТЭН

Подобные трубчатые ТЭН применяют в инкубаторах для равномерного прогрева лотков, в настольных мини-печах для выпечки и запекания, а также в лабораторных сушильных шкафах для сушки образцов, определения влажности, термообработки и прокаливания проб. Эти примеры относятся к нагревателям того же типа; рассматриваемое исполнение имеет собственную маркировку среды T, длину 340 мм, диаметр 13 мм и мощность 0,35 кВт.

В промышленных осушителях подобные нагреватели используют для оттайки инея на испарителе. В паровоздушных и пароформалиновых дезинфекционных камерах они участвуют в обработке вещей увлажнённым горячим воздухом или смесью пара с формалином. Ещё один пример применения - обогрев кабин кранов, экскаваторов и бульдозеров, где нагрев воздуха помогает предотвращать обледенение стёкол. Это области использования подобных воздушных ТЭН, а не подтверждение совместимости данного изделия с конкретным оборудованием.

Почему ТЭН с кодом T нельзя переносить в воду

Для этого воздушного ТЭН заданы неподвижная газовая среда и температура оболочки выше 450 °C. Значения 340 мм, 13 мм, 0,35 кВт и 220 В описывают его геометрию и электропитание, но не меняют назначение, связанное с кодом T.

• В обозначении 34 A13/0,35-T-220 нет кода водной среды: при подборе нужно исходить из указанного назначения для неподвижного воздуха и газов.
• Диаметр оболочки 13 мм и развёрнутая длина 340 мм помогают сопоставить размеры, но сами по себе не делают этот ТЭН пригодным для нагрева воды.
• Мощность 0,35 кВт рассчитана для данного воздушного исполнения; при переходе к другой среде потребуется отдельный подбор нагревателя и его нагрузки.
• Для задачи с водой следует запросить другое исполнение, сообщив среду, нужное крепление и параметры оборудования. Совпадение длины или напряжения с ТЭН 34 A13/0,35-T-220 не подтверждает его пригодность.

Что указать в заявке на исполнение 34 A13

Для заказа исходной конфигурации укажите маркировку 34 A13/0,35-T-220, форму Ф1, развёрнутую длину 340 мм, диаметр 13 мм, мощность 0,35 кВт и напряжение 220 В. В названии каталога также приведено М5; длина контактного стержня в заделке - 40 мм, код A. Эти данные позволят описать именно рассматриваемый вариант, а не только группу воздушных нагревателей.

Если требуется изменить изделие, перечислите параметры, которые должны отличаться: например, напряжение, мощность, стержень, оболочка или крепление. Для подбора по старому образцу приложите его маркировку либо фото, сообщите модель оборудования, размеры, форму после гибки, тип крепления и среду. Для запроса «тэн по маркировке» особенно полезно передать обозначение целиком, чтобы не потерять код T.

Если нужен тэн для печи, укажите, соответствует ли рабочая среда условию этого изделия: неподвижный воздух и газы выше 450 °C. Само название оборудования не заменяет сведения о среде; параметры исходной конфигурации остаются 340 мм, 13 мм, 0,35 кВт и 220 В.
