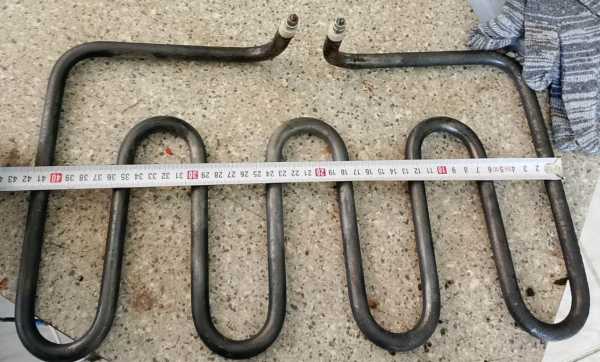

ТЭН 2,5 кВт к печи ПК-2 (орешница)

Характеристики

Где стоит такой нагреватель

Что определяет форму ТЭН для орешницы ПК-2

Для печи ПК-2 в карточке указан ТЭН мощностью 2,5 кВт. Это единственный параметр самого нагревателя, приведённый в названии: форма трубки, длина, диаметр, крепление, материал оболочки и напряжение не обозначены. Поэтому нельзя считать, что любой элемент такой же мощности повторит посадку в орешнице.

Форма особенно важна, когда нужно воспроизвести изгиб старого элемента. Трубчатый электронагреватель может иметь несколько участков и поворотов, а положение каждого участка влияет на то, как он размещается в узле. Для исполнения ТЭН к ПК-2 фиксируют развёрнутую длину, расстояния между участками и радиусы изгибов; если этих данных нет, по одной надписи «2,5 кВт» восстановить геометрию невозможно.

В сведениях об оборудовании не описаны конструкция нагревательного узла печи ПК-2 и причины отказа именно её ТЭН. Для сравнения, в микроволновке с грилем нагревательный элемент располагается в верхней части камеры, а в настольной мини-печи могут быть отдельные элементы сверху и снизу. Нагар или механическое повреждение при чистке относятся к описанным типам оборудования, а не к подтверждённым причинам отказа ТЭН для орешницы.

Как заменить ТЭН мощностью 2,5 кВт

При замене элемента в печи ПК-2 сначала сохраните данные о его форме и присоединении. Работайте при отключённом питании, остывшем оборудовании и с учётом документации на орешницу.

1. Отключите печь ПК-2 от электросети и дождитесь остывания нагревательного узла.
2. До демонтажа сфотографируйте ТЭН мощностью 2,5 кВт в установленном положении, если к нему есть доступ. После снятия сохраните форму элемента, не выправляйте изгибы.
3. Запишите развёрнутую длину, диаметр трубки, радиусы изгиба и расстояния между прямыми участками. Отдельно отметьте положение крепления и выводов относительно формы ТЭН.
4. Сверьте мощность и напряжение старого элемента по его данным или документации печи. В названии этой карточки указана мощность 2,5 кВт, напряжение не приведено.
5. Подбирайте исполнение для ПК-2 по геометрии и способу крепления. Если обозначение на старом ТЭН отсутствует, приложите его фотографии и замеры, чтобы отдельно уточнить неизвестные параметры.
6. Установите согласованный элемент штатным способом и проверьте работу печи по её инструкции.

Как задать изгиб и исполнение ТЭН к ПК-2

Форма и присоединительные параметры ТЭН 2,5 кВт в названии не указаны. Если нужно повторить старый нагреватель или изменить его геометрию, укажите размеры и выбранные особенности исполнения для печи ПК-2.

• Форма: для ТЭН мощностью 2,5 кВт можно согласовать прямое исполнение, изгиб U, W, M или Г, форму «скрепка», кольцо, спираль, оребрение либо вариант по эскизу. Для повторения старого изгиба нужны развёрнутая длина, радиус гиба и межосевое расстояние.
• Крепление: у элемента для ПК-2 этот параметр в карточке не указан. В заказе можно задать штуцер с гайкой или фланец; для штуцера важно указать резьбу и размеры, соответствующие посадочному месту орешницы.
• Выводы: тип подключения ТЭН к ПК-2 предстоит определить по старому элементу или схеме печи. В заказном исполнении доступны контактные стержни с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции; длину холодной зоны согласуют с геометрией узла.
• Материал оболочки: для ТЭН к ПК-2 он не указан. Если согласуемое исполнение предназначено для воздуха, возможен выбор чёрной стали при умеренной температуре оболочки, нержавеющей или жаропрочной стали при высокой.
• Электрические параметры: карточка задаёт мощность 2,5 кВт, но не указывает напряжение. По заказу можно согласовать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В; если при тех же размерах меняется мощность, нагрузку на оболочку пересчитывают под рабочую среду.

Где используют подобные ТЭН для нагрева воздуха

Подобные трубчатые ТЭН применяют в духовых шкафах для выпечки, запекания и гриля, в лабораторных сушильных шкафах для сушки и термообработки образцов, а также в суховоздушных термостатах для работы с биопробами. Это примеры оборудования с воздушной средой, а не указание на совместимость с печью ПК-2 и ТЭН мощностью 2,5 кВт.

Похожие нагреватели используют в сушильных камерах для древесины, где пиломатериалы доводят до эксплуатационной влажности, в камерах полимеризации порошковой краски и в термоусадочных туннелях для усадки плёнки на упаковке. Для принудительного потока воздуха может быть уместен ТЭН для вентиляции с оребрением; необходимость такого исполнения зависит от оборудования. Воздушный ТЭН для ПК-2 нельзя выбирать только по этому названию: в карточке не указаны ни среда, ни наличие обдува, ни материал оболочки.

Какие данные нужны для ТЭН к печи ПК-2

Чтобы обсудить исполнение ТЭН 2,5 кВт для орешницы, подготовьте данные, которые описывают его изгиб и установку. Это поможет отделить известные параметры карточки от характеристик, которые нужно уточнить.

• Модель оборудования: печь ПК-2 (орешница); приложите фото таблички, если она есть.
• Фото старого ТЭН целиком, его изгибов, крепления и выводов.
• Развёрнутую длину или длину с указанием формы после гибки, диаметр трубки и межосевые расстояния.
• Фотографию маркировки старого элемента, если она есть; в карточке указана мощность 2,5 кВт.
• Напряжение старого ТЭН по маркировке или документации печи, если оно известно.
• Краткое описание требуемого изменения: повторить форму, изменить крепление или выводы.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
