Характеристики
| Мощность | 12 кВА |
|---|---|
| Назначение | для электрокотла |
Конструкция и материалы

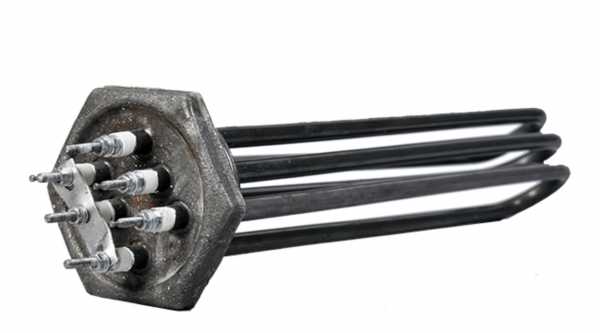

Блок тэн для котла состоит из нескольких U-образных трубчатых нагревателей, запрессованных во фланец или пробку. Материал трубки - сталь 08КП (4,5 атм) или нержавеющая сталь 08Х18Н10Т (6 атм).
По заказу делаем съёмные ТЭН, с изоляцией или с покрытием: исполнение определяет задача заказчика. В комплект входят согласованные элементы: гильза под датчик, клеммная коробка, термостат.
- Цельнотянутая трубка для повышенного ресурса (в Zota Prom - Ø13 мм)
- У Zota - нержавеющая трубка с пониженной ваттной нагрузкой, это снижает накипь
- Длина пути утечки тока - не менее 3,0 мм по ГОСТ 13268-88
Где применяется и в каком оборудовании
Блоки тэнов для котлов устанавливаются в электрокотлы Zota (линейки Lux-X, Solid-X, Prom, Reserve-6), а также в твердотопливные котлы Теплодар серии Куппер в качестве резервного нагрева. Для тэн теплодар требуется встроенный термостат.
В Zota Reserve-6 используется резьба 1", мощность 2-6 кВт. Для Zota Prom (60-400 кВт) - фланцы Ду50 или Ду80. У EVAN серии Warmos блоки на 15 кВт встречаются с резьбой G1½" или фланцем G2".
- Твёрдотопливный котёл с аварийным подогревом
- Трёхфазное подключение (звезда или треугольник)
- Незамерзающий теплоноситель - пропиленгликоль, этиленгликоль до 50%
Особенности подбора
При замене нужно совпасть по трубной резьбе ГОСТ 6357-81, погружной длине и типу присоединения (фланец или пробка). Рабочее давление: для стали 08КП - 4,5 атм, для нержавейки - до 6 атм. У Zota Lux-X максимальное давление 3 атм (ниже, чем Econom/Balance).
Жёсткость воды - не более 2 мг-экв/дм³, pH 6,5-8,5, индекс Ланжелье от -0,2 до 0,2. Объём теплоносителя в котле должен соответствовать площади обогрева ТЭН.
- Ротация ступеней мощности - до 9 ступеней в Zota
- Автоматический выключатель и сечение кабеля - по фактическому току, уточняем при расчёте
- Проверка изоляции мегаомметром не менее 500 В
Из нашей практики
Производитель котельного оборудования заказал блоки 30 кВт из 8 U-образных элементов Ø16 мм в пучке Ø115 мм, длина 280 мм, фланец по ГОСТ 33259-2015, с гильзой под термопару.
Котельный завод получил партию 19 блоков по 15 кВт для котлов - три элемента по 5 кВт на 380 В звездой, длина 480 мм, трубка Ø13 мм из AISI 321, выводы М4.
Ремонт и исполнение по заказу
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН: это позволяет заменить один элемент без замены всего блока. Для повышенных требований - трубка из стали AISI 321 или изоляция.
Торцы ТЭН для напряжения свыше 48 В оснащаются изоляторами. Ремонт возможен, если не повреждён фланец и резьба. Проверьте старый блок мегаомметром: сопротивление изоляции должно быть не ниже норм.
Что прислать для расчёта
Для точного подбора тэнб необходимо сообщить: что нагреваем и до какой температуры, присоединение (резьба или фланец с размером), мощность, напряжение, число элементов, погружную длину и место установки. Пришлите модель оборудования или фото старого блока с биркой.
Если блок уже закреплён - уточните атмосфера давления в системе и тип теплоносителя (вода, пропиленгликоль, этиленгликоль). Для трёхфазного подключения укажите схему (звезда или треугольник).
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему котлу?
Для точного совпадения нужно сверить тип присоединения (резьба или фланец), погружную длину, мощность и напряжение. Пришлите модель оборудования или фото старого блока с биркой.
Из какой стали сделан ТЭН?
Стандартно - сталь 08КП (до 4,5 атм) или нержавеющая сталь 08Х18Н10Т (до 6 атм). По заказу возможна трубка из AISI 321 для агрессивных сред.
Можно ли отремонтировать или сделать съёмные ТЭН?
Да, по заказу делаем съёмные ТЭН для замены без демонтажа всего блока. Ремонт возможен при сохранности фланца и резьбы.
Как проверить старый блок перед заменой?
Проверьте изоляцию мегаомметром с напряжением не менее 500 В между оболочкой и контактными стержнями. Также осмотрите накипь: при жёсткой воде возможны повреждения.
Что прислать для расчёта нового блока?
Необходимы: тип присоединения, мощность, напряжение, число элементов, погружная длина, фото старого блока с биркой. Уточните, какой теплоноситель и рабочее давление.
Как совпасть по резьбе, длине и мощности при замене?
Измерьте трубную резьбу (ГОСТ 6357-81) и погружную длину, сверьте мощность и схему подключения. Для блоков Zota и EVAN используйте данные из паспорта котла.
