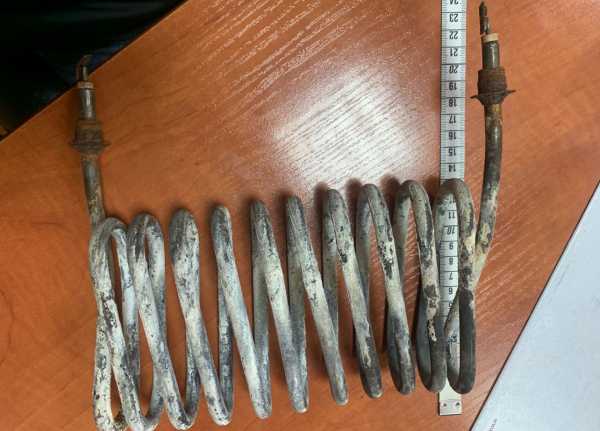

ТЭН 331В 1,5 кВт, 230 В, длина 3310 мм

Характеристики

Маркировка	331В 8,5/1,5Т230
Развёрнутая длина	3310 мм
Длина контактного стержня в заделке	65 мм (код B)
Диаметр оболочки	8,5 мм
Мощность	1,5 кВт
Напряжение	230 В
Код среды	T: неподвижный воздух и газы выше 450 °C
Резьба штуцера	М14х1,5

Как читать маркировку ТЭН 331В

Это воздушный ТЭН с оболочкой 8,5 мм и латунным штуцером М14х1,5; в названии указана оболочка из нержавеющей стали AISI 304. Расчёт по ГОСТ 13268-88 связывает мощность и активную длину с допустимой нагрузкой для среды T.

331В: развёрнутая длина 3310 мм, контактный стержень в заделке 65 мм, код B.
8,5/1,5: диаметр оболочки 8,5 мм, мощность 1,5 кВт.
Т230: код T для неподвижного воздуха и газов выше 450 °C, напряжение 230 В.
Расчётная активная длина с учётом двух холодных зон: 3180 мм; расчётный ток: 6,5 А, сопротивление в рабочем режиме: 35,3 Ом.
Удельная поверхностная мощность: 1,77 Вт/см² при пределе 5 Вт/см² по ГОСТ 13268-88; запас до предела: 65 %. Для среды T ГОСТ рекомендует нержавеющую жаропрочную сталь.

Расчёт по маркировке

Активная длина (развёрнутая минус две холодные зоны)	3180 мм
Расчётный ток	6,5 А
Расчётное сопротивление в рабочем режиме	35,3 Ом
Удельная поверхностная мощность (по активной длине)	1,77 Вт/см²
Предел удельной мощности для среды по ГОСТ 13268-88	5 Вт/см²
Запас до предела ГОСТ	65 %
Материал оболочки, рекомендуемый ГОСТ для этой среды	нержавеющая жаропрочная сталь

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Как изменить исполнение под вашу печь

В базовом исполнении это ТЭН 331В длиной 3310 мм, мощностью 1,5 кВт и напряжением 230 В, с латунным штуцером М14х1,5 и оболочкой AISI 304. По заказу можем изменить параметры под размеры старого ТЭН или ваш эскиз.

Сейчас штуцер латунный, М14х1,5 → по заказу делаем другую метрическую или трубную резьбу, штуцер из нержавеющей стали либо фланец.
Сейчас контактный стержень в заделке 65 мм, код B → можно выбрать другую длину по ГОСТ 13268-88, резьбу М4, М5 или М6 с гайками и шайбами либо выводы проводом в термостойкой изоляции.
Сейчас оболочка из нержавеющей стали AISI 304 → для воздуха по заказу делаем оболочку из чёрной стали при умеренной температуре оболочки, из нержавеющей или жаропрочной стали при высокой.
Сейчас мощность 1,5 кВт и напряжение 230 В → можно заказать мощность от 100 Вт и другое доступное напряжение; при тех же размерах пересчитываем удельную нагрузку под среду.
Сейчас развёрнутая длина 3310 мм → по заказу делаем прямую, U-, W-, M-, Г-образную форму, скрепку, кольцо, спираль, оребрённое исполнение или форму по эскизу; длину и геометрию задают по образцу или чертежу.
Сейчас ТЭН без указанного дополнительного оснащения → по заказу добавляем встроенный термовыключатель или термостат; для воздуха с обдувом можем сделать оребрение.

Неподвижный воздух и обдув: разная нагрузка

Код T у этого ТЭН означает неподвижный воздух или газы выше 450 °C: расчётная удельная поверхностная мощность 1,77 Вт/см² ниже предела 5 Вт/см² по ГОСТ 13268-88. При обдуве меняются условия теплоотдачи, поэтому для замены ТЭН 331В в печи нужно указать фактическую среду; нагрузку и исполнение подбирают заново, а для воздуха с обдувом по заказу можно сделать оребрение.

Что сверить перед заказом замены

Чтобы изготовить трубчатый электронагреватель взамен ТЭН 331В, сравните маркировку и геометрию старого элемента с параметрами этого исполнения.

Развёрнутая длина 3310 мм, диаметр оболочки 8,5 мм и форма после гибки.
Мощность 1,5 кВт и напряжение 230 В; укажите отличия, если параметры старого ТЭН другие.
Крепление: штуцер М14х1,5 и материал штуцера; приложите фото или укажите требуемое отличие.
Длина вывода: у этого исполнения 65 мм, код B. Укажите нужную длину контактного стержня и тип выводов.
Назначение и среду: например, ТЭН для духовки или печи, неподвижный воздух либо воздух с обдувом.

Вопросы

Можно ли сделать такой же ТЭН с другой резьбой штуцера или другим креплением?

Да. У этого исполнения латунный штуцер М14х1,5; по заказу можем сделать другую резьбу, штуцер из нержавеющей стали или фланец. Перед заказом сверяют крепление на старом ТЭН.

Можно ли изменить выводы или длину контактного стержня?

Да. Сейчас длина контактного стержня в заделке составляет 65 мм, код B. Возможны другие длины по ГОСТ 13268-88, выводы с резьбой и гайками либо проводом в термостойкой изоляции.

Можно ли сделать другую мощность или напряжение при тех же размерах?

Да, для этого ТЭН можно заказать другие мощность и напряжение. При изменении мощности пересчитываем удельную нагрузку на оболочку с учётом среды.

Можно ли изготовить ТЭН по старому образцу без маркировки?

Да, для изготовления можно использовать образец или эскиз. Для замены ТЭН 331В измерьте развёрнутую длину, диаметр 8,5 мм, форму, длину вывода 65 мм и укажите мощность, напряжение и крепление.

Можно ли поставить этот ТЭН в другую среду?

Маркировка этого ТЭН указывает на неподвижный воздух и газы выше 450 °C. Для другой среды требуется пересчитать удельную нагрузку и подобрать материал оболочки под условия работы.

Подойдёт ли ТЭН 331В к моему оборудованию?

Без сверки подтвердить совместимость нельзя. Сравните маркировку, длину 3310 мм, диаметр 8,5 мм, мощность 1,5 кВт, напряжение 230 В, форму и штуцер М14х1,5 со старым ТЭН.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
