Характеристики
| Маркировка | 252В 10/3,0 Т220 |
|---|---|
| Развёрнутая длина | 2520 мм |
| Длина контактного стержня в заделке | 65 мм (код B) |
| Диаметр оболочки | 10 мм |
| Мощность | 3 кВт |
| Напряжение | 220 В |
| Код среды | T: неподвижный воздух и газы выше 450 °C |
Как задать форму и крепление

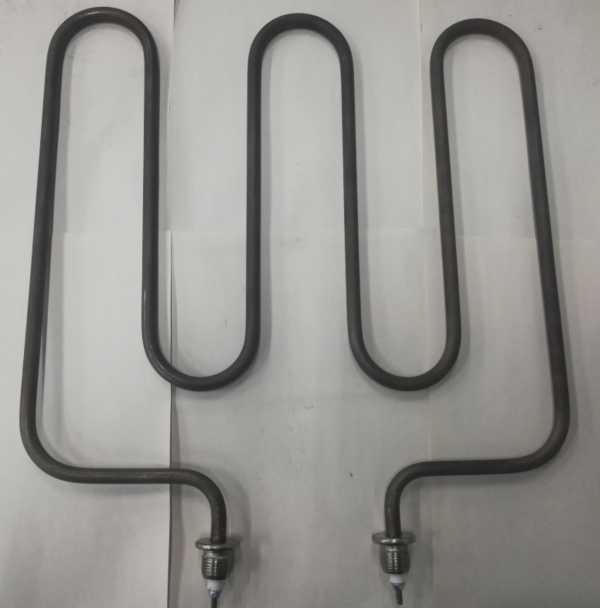

В маркировке товара указаны электрические параметры и код среды, но форма и крепление в ней не обозначены. По заказу трубчатый электронагреватель можно изготовить прямым, U-образным, M-образным, W-образным или по эскизу.
Варианты крепления по заданию: штуцер с гайкой или фланец. Для подбора укажите форму, размеры и способ установки старого элемента.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 2390 мм |
|---|---|
| Расчётный ток | 13,6 А |
| Расчётное сопротивление в рабочем режиме | 16,1 Ом |
| Удельная поверхностная мощность (по активной длине) | 4 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 5 Вт/см² |
| Запас до предела ГОСТ | 20 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая жаропрочная сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Нагреватель в банной печи-электрокаменке
В справочнике оборудования указана банная печь-электрокаменка: ТЭН установлен внутри корпуса под слоем камней и греет камни и воздух парной. Это пример применения таких нагревателей, а не подтверждение совместимости конкретной модели с данным товаром.
ТЭН для печи подбирают по маркировке и размерам старого элемента. Название оборудования само по себе не подтверждает, что этот нагреватель подойдёт.
Что показывают расчётные значения
Активная длина составляет 2390 мм, расчётный ток - 13,6 А, расчётное сопротивление в рабочем режиме - 16,1 Ом. Ток используют при выборе автомата и сечения провода.
Удельная поверхностная мощность по активной длине - 4 Вт/см² при пределе для среды по ГОСТ 13268-88 в 5 Вт/см². Запас до предела ГОСТ составляет 20 %. Для этой среды ГОСТ рекомендует оболочку из нержавеющей жаропрочной стали.
Почему код T не означает нагрев воды
Код T указывает на неподвижный воздух и газы, а не на воду или масло. Поэтому воздушный тэн с такой маркировкой нельзя выбирать для работы в другой среде только по совпадению мощности или габаритов.
Если требуется ТЭН для вентиляции, учитывайте обозначение среды и условия работы нагревателя. Для подбора передайте данные старого элемента и укажите фактическую среду.
Как прочитать маркировку 252В 10/3,0 Т220
Маркировка: 252В 10/3,0 Т220. Развёрнутая длина - 2520 мм, длина контактного стержня в заделке - 65 мм, код B. Диаметр оболочки - 10 мм.
Мощность - 3 кВт, напряжение - 220 В. Код среды T означает неподвижный воздух и газы выше 450 °C.
Какие данные нужны для подбора
Если маркировка не читается, приложите фото старого ТЭН и укажите параметры, которые можно измерить. Это позволит сверить исполнение и среду.
- Маркировка со старого ТЭН, если она сохранилась.
- Развёрнутая длина или длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и среда: вода, неподвижный воздух, воздух с обдувом или масло.
- Крепление, резьба, фланец и межосевое расстояние, если оно есть.
- Модель оборудования или фото старого ТЭН.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одной модели оборудования совместимость подтвердить нельзя: сверяют маркировку, размеры и крепление старого нагревателя. Само название запроса, например «ТЭН для бани», «ТЭН для вентиляции» или «ТЭН для конвектора», не подтверждает соответствие.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для расчёта можно передать фото и размеры старого элемента: длину, форму после гибки, диаметр трубки, мощность, напряжение и крепление.
Можно ли поставить этот ТЭН в воду или масло?
Код T обозначает неподвижный воздух и газы выше 450 °C. Для воды или масла нужна проверка иного исполнения по среде, поэтому использовать этот ТЭН без такой проверки не следует.
Как проверить старый ТЭН?
Сверьте его маркировку и размеры, а также сохраните фото элемента и крепления. Эти данные нужны для сопоставления с параметрами нового ТЭН.
Что прислать для расчёта?
Маркировку или фото старого ТЭН, размеры, мощность, напряжение, среду и данные о креплении. Если известна модель оборудования, укажите и её.
Что означает буква T в маркировке воздушного ТЭН?
Код T обозначает нагрев в неподвижном воздухе и газах выше 450 °C. Для этого ТЭН указана удельная поверхностная мощность 4 Вт/см² при пределе по ГОСТ 13268-88 в 5 Вт/см².
