Характеристики
| Тип | хомутовый |
|---|---|
| Зажимное устройство | без зажимного устройства |
| Напряжение | 380 В |
| Мощность | 1000 Вт |
| Внутренний диаметр | 240 мм |
| Ширина | 48 мм |
| Соединение | под вилку |
Где применяется и в каком оборудовании
Хомутовые нагреватели этого типа применяются для обогрева материального цилиндра термопластавтомата (ТПА), цилиндров одношнековых и двухшнековых экструдеров, клеевых машин, фланцевых соединений трубопроводов, обогрева ёмкостей. Плотное прилегание к цилиндру обеспечивает эффективный кондуктивный нагрев.
Конструкция и особенности
У производителей хомутовых нагревателей изоляция (миканитовая или керамическая) обеспечивает контактный нагрев, а защитный кожух обычно выполнен из нержавеющей стали. Для плотного прилегания к цилиндру используются стяжные болты. В данном исполнении зажимное устройство отсутствует, поэтому требуется дополнительный обжимной хомут (хомут-пряжка) или крепление через стяжные болты на корпусе.
Подбор хомутового нагревателя
При подборе учитывайте внутренний диаметр (должен соответствовать наружному диаметру цилиндра), ширину (зона обогрева), мощность и напряжение. Для данного ТЭНа: 380В, 1000Вт, Ф240х48. Если требуется разъёмный вариант (из двух полуколец) или вырез под термопару - уточните при заказе. Также возможны другие типы выводов: клеммы, провод, термопара. Это стандартный нагреватель для ТПА и экструдеров.
Выводы и подключение

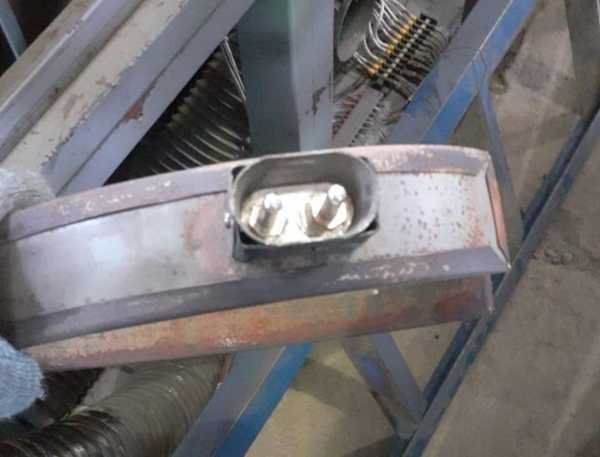

Выводы данного ТЭНа выполнены под вилку. Для подключения к сети 380В используйте соответствующую розетку. При необходимости можно заказать исполнение с клеммами, проводами или встроенной термопарой. Важно обеспечить плотный контакт и защиту от перегрева. При установке следите за плотностью прилегания к цилиндру - зазоры снижают теплопередачу.
Возможности изготовления
По заказу делаем хомутовые нагреватели с миканитовой или керамической изоляцией, цельные или разъёмные (ПХНм), с вырезом под термопару, с различными типами выводов. Диапазон диаметров 20-500 мм, ширина 20-150 мм, мощность до 8 кВт. Рабочая температура до 400°C для миканита и до 700°C для керамики.
Что прислать для расчёта
Для изготовления хомутового нагревателя по вашим размерам предоставьте: внутренний диаметр и ширину, мощность и напряжение, тип (цельный или разъёмный), наличие выреза или отверстия под термопару, тип выводов и длину провода, рабочую температуру, модель оборудования или фото старого нагревателя с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки совместимости сравните внутренний диаметр (240 мм) с наружным диаметром вашего цилиндра. Ширина 48 мм должна соответствовать зоне обогрева. Напряжение 380В, мощность 1000Вт.
Как правильно затянуть хомут на цилиндре?
Хомут должен плотно прилегать к цилиндру. Используйте стяжные болты или обжимной хомут (хомут-пряжка) для равномерного прижатия. Избегайте перетяжки, чтобы не повредить изоляцию.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу изготавливаем разъёмные варианты из двух полуколец (ПХНм) и с вырезом или отверстием под термопару. Укажите это при заказе.
Как проверить старый ТЭН?
Измерьте сопротивление между выводами и корпусом (изоляция). Сравните мощность по формуле P=U²/R. Проверьте целостность изоляции и отсутствие трещин.
Что прислать для расчёта?
Предоставьте внутренний диаметр, ширину, мощность, напряжение, тип выводов, наличие термопары, рабочую температуру, фото или маркировку старого нагревателя.
Какие типы выводов возможны?
В данном исполнении выводы под вилку. По заказу делаем с клеммами, проводами нужной длины, встроенной термопарой. Уточните требуемый тип при заказе.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
