Характеристики

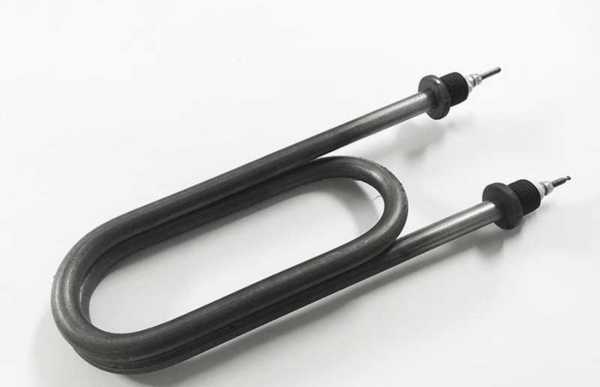

| Тип | Электронагреватель трубчатый (ТЭН) |
|---|---|
| Обозначение | ТЭН 280F13_1.0 T220 |
| Форма | Скрепка |
| Мощность | 1 кВт |
ТЭН оттайки внутри воздухоохладителя
Такие ТЭН ставят вдоль или внутри оребрённого теплообменника испарителя воздухоохладителя холодильной камеры. Форма «скрепка» сама по себе не подтверждает совместимость с конкретным узлом: сравните размеры и форму старого нагревателя.
Оребрённый ТЭН и ТЭН оттайки - не одно и то же: оребрение может быть у теплообменника, вдоль которого установлен нагреватель. Нагрев приточного воздуха - другая задача; назначение и среду нужно указывать отдельно.
- Сверьте маркировку старого ТЭН.
- Сопоставьте изгиб и крепление с установленным нагревателем.
Оболочку выбирают под рабочую среду
Среда - вода, воздух или масло - входит в исходные данные для подбора. Материал оболочки также указывают в задании: по заказу доступны чёрная сталь, нержавеющая сталь или медь.
Не определяйте материал и назначение по одной только форме. Уточните, в какой среде работает нагреватель и как он установлен.
- Укажите рабочую среду.
- При заказе по образцу приложите фото и сообщите маркировку старого ТЭН.
Повторить гибку можно по образцу или эскизу
Форма этого товара - «скрепка». По заказу трубчатые ТЭН делают прямыми, U-, M-, W-образными, спиральными или по эскизу. Крепление может быть штуцером с гайкой или фланцем.
Для замены проверьте, где находится крепление и как расположены выводы относительно изгибов. Если старого нагревателя нет, приложите чертёж или эскиз.
- Сообщите тип крепления: штуцер с резьбой, гайка или фланец.
- Для фланца укажите межосевое расстояние.
Воздушный ТЭН нельзя выбирать только по форме
Воздушный ТЭН нельзя переносить в водяную среду только потому, что совпали габариты: при подборе нужно указать среду, в которой работает нагреватель. Для масла, воды и воздуха исходные условия различаются.
Название «ТЭН для печи» тоже не заменяет проверку маркировки и среды. Не считайте этот товар воздушным или водяным без соответствующих данных.
- Укажите, неподвижный воздух или воздух с обдувом.
- Не подбирайте замену только по мощности и внешнему виду.
Длина после гибки и холодные зоны
Для повторения формы укажите развёрнутую длину либо длину и форму после гибки, а также диаметр трубки. Если размеры снимают со старого ТЭН, отметьте участки до начала рабочей части.
В таблице ГОСТ 13268-88 буквенные коды длины контактного стержня в заделке обозначают холодную зону: A - 40 мм, B - 65 мм, C - 100 мм, D - 125 мм, E - 160 мм, F - 250 мм, G - 400 мм, H - 630 мм. Эти значения относятся к кодам ГОСТ, а не к параметрам данного товара.
- Измерьте развёрнутую длину и диаметр трубки.
- Зафиксируйте форму после гибки и длину холодных участков.
Данные для расчёта замены
Для расчёта по старому образцу приложите фото нагревателя и маркировки. Если маркировки нет, нужны размеры, сведения о среде и креплении.
- Маркировка со старого ТЭН или модель оборудования.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность и напряжение.
- Среда: вода, неподвижный воздух, воздух с обдувом или масло.
- Тип крепления и межосевое расстояние.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному названию оборудования подтвердить совместимость нельзя. Сверьте маркировку, размеры, форму после гибки, среду и крепление старого нагревателя.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, для расчёта приложите фото и сообщите развёрнутую длину или длину и форму после гибки, диаметр трубки, мощность, напряжение, среду и тип крепления.
Можно ли поставить этот ТЭН в воду, воздух или масло?
Не определяйте назначение по форме «скрепка». Для подбора укажите рабочую среду; воздушный ТЭН нельзя выбирать для воды только по совпадению размеров.
Как проверить старый ТЭН перед заменой?
Снимите маркировку у вывода или на штуцере, измерьте трубку и зафиксируйте форму после гибки. Также отметьте крепление и среду работы.
Что прислать для расчёта?
Нужны маркировка или фото старого нагревателя, размеры, мощность, напряжение, рабочая среда и сведения о креплении. Если известна модель оборудования, укажите и её.
Как повторить форму «скрепка», если старый ТЭН деформирован?
Сообщите развёрнутую длину, диаметр трубки, положение изгибов и крепление. Если точные размеры снять не получается, приложите фото и эскиз с доступными размерами.
