Характеристики
| Внутренний диаметр | 180 мм |
|---|---|
| Ширина | 30 мм |
| Мощность | 300 Вт |
| Напряжение | 230 В |
Где применяется и в каком оборудовании
Хомутовый нагреватель используется на материальном цилиндре термопластавтомата (ТПА) и экструдера - как одношнекового, так и двухшнекового. Также применяется для обогрева ёмкостей и баков, фланцевых соединений трубопровода, узлов подачи горячего клея в клеевых машинах.
Конструкция и особенности
У производителей хомутовых нагревателей конструкция включает резистивную проволоку (нихромовую ленту), изолятор из миканита (слюдопласта на основе мусковита или флогопита) и защитный кожух из нержавеющей стали. Фиксация на цилиндре осуществляется стяжными болтами, хомутом-пряжкой или V-образными скобами. По заказу делаем цельный или разъёмный из двух полуколец, с вырезом или отверстием под термопару.
Подбор хомутового нагревателя для замены
Для правильного подбора необходимо измерить внутренний диаметр и ширину старого нагревателя. Мощность и напряжение должны соответствовать параметрам зоны нагрева. Важно обеспечить плотность прилегания хомута к цилиндру для эффективного кондуктивного нагрева. Уточните, нужен ли цельный или разъёмный корпус, есть ли вырез под термопару.

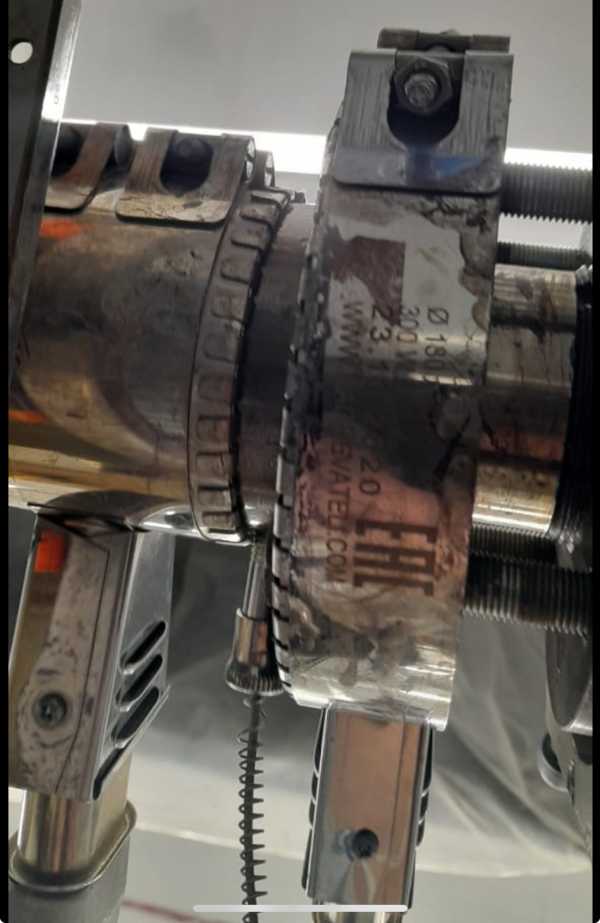

Замена хомутового нагревателя на материальном цилиндре ТПА
При замене хомутового нагревателя на материальном цилиндре ТПА или экструдера учитывайте зону нагрева: загрузочная зона, зона дозирования и т.д. Перед установкой очистите поверхность цилиндра от загрязнений. Затягивайте хомут равномерно, чтобы не деформировать корпус. После монтажа проверьте сопротивление изоляции.
Что прислать для расчёта
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный, есть ли вырез или отверстие под термопару
- Тип выводов и длина провода
- Рабочая температура
- Модель оборудования или фото старого нагревателя с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот нагреватель к моему оборудованию?
Проверьте внутренний диаметр (180 мм) и ширину (30 мм). Если они совпадают с размерами вашего цилиндра, а мощность и напряжение (300 Вт, 230 В) подходят для зоны нагрева, то нагреватель совместим.
Как правильно затянуть хомут на цилиндре?
Затягивайте стяжные болты равномерно, крест-накрест, чтобы обеспечить плотное прилегание без перекоса. Не перетягивайте, чтобы не деформировать корпус нагревателя.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу делаем разъёмный из двух полуколец, а также выполняем вырез или отверстие под термопару. Укажите это при заказе.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление мультиметром: оно должно соответствовать расчётному по мощности. Проверьте сопротивление изоляции между выводом и корпусом мегаомметром и сравните с допустимым для вашего типа нагревателя значением.
Что прислать для расчёта аналога?
Пришлите внутренний диаметр, ширину, мощность, напряжение, информацию о цельности/разъёмности, наличии выреза под термопару, тип выводов и длину провода, а также фото старого нагревателя с маркировкой.
Какие зоны нагрева на материальном цилиндре ТПА и экструдера?
Обычно выделяют зону загрузки, зону сжатия и зону дозирования. Хомутовый нагреватель может устанавливаться на любую из них в зависимости от требуемого температурного профиля.
