Характеристики
| Маркировка | 60 В 16 /0,8 Т 220 |
|---|---|
| Развёрнутая длина | 600 мм |
| Длина контактного стержня в заделке | 65 мм (код B) |
| Диаметр оболочки | 16 мм |
| Мощность | 0,8 кВт |
| Напряжение | 220 В |
| Код среды | T: неподвижный воздух и газы выше 450 °C |
| Форма по эскизу | Ф1 |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 470 мм |
|---|---|
| Расчётный ток | 3,6 А |
| Расчётное сопротивление в рабочем режиме | 60,5 Ом |
| Удельная поверхностная мощность (по активной длине) | 3,39 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 5 Вт/см² |
| Запас до предела ГОСТ | 32 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая жаропрочная сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что означает маркировка ТЭН

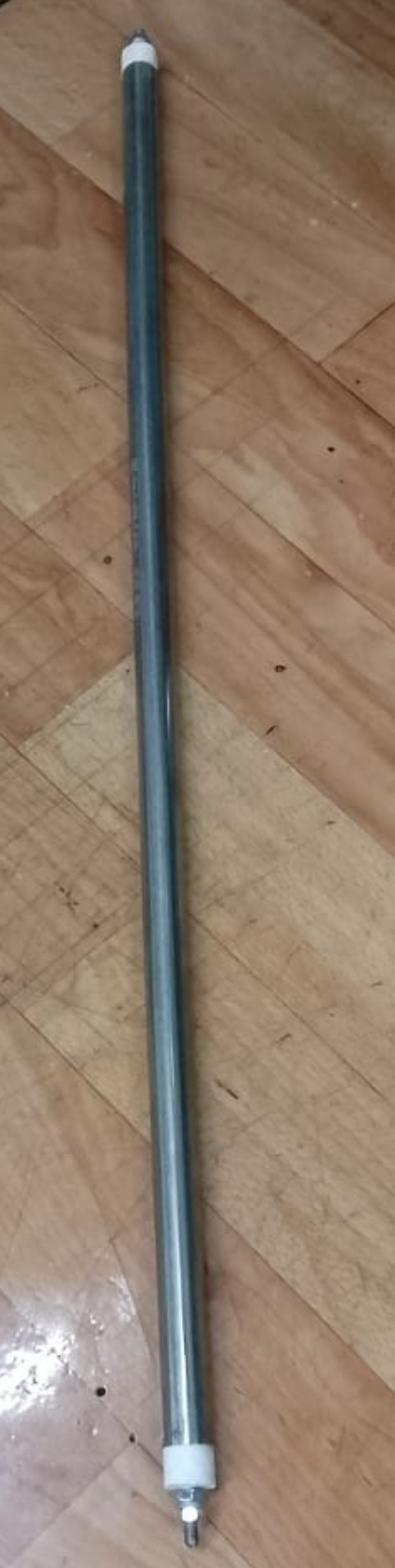

60 В 16 /0,8 Т 220 Ф1 - маркировка этого трубчатого электронагревателя. В ней указаны развёрнутая длина 600 мм, диаметр оболочки 16 мм, мощность 0,8 кВт и напряжение 220 В.
Код среды T означает неподвижный воздух и газы выше 450 °C. Ф1 обозначает форму по эскизу, а длина контактного стержня в заделке составляет 65 мм, код B.
Что показывает расчёт перед подключением
По расчёту по ГОСТ 13268-88 активная длина составляет 470 мм. Расчётный ток 3,6 А используют как исходное значение при выборе автомата и сечения провода; расчётное сопротивление в рабочем режиме - 60,5 Ом.
Удельная поверхностная мощность по активной длине составляет 3,39 Вт/см² при пределе для этой среды 5 Вт/см². Запас до предела ГОСТ - 32 %.
Форма по эскизу: крепление нужно сверить отдельно
В маркировке указана форма Ф1 по эскизу. Тип крепления - штуцер с гайкой или фланец - среди параметров товара не указан, его нужно сверить с узлом установки.
По заказу возможны разные формы и способы крепления. Чтобы повторить изгиб, передайте эскиз или образец и уточните размеры крепёжной части.
Материал оболочки выбирают под рабочую среду
Материал оболочки в маркировке товара не указан. Для этой среды расчёт по ГОСТ рекомендует нержавеющую жаропрочную сталь.
Материал должен соответствовать среде и режиму работы: это влияет на сохранность оболочки при эксплуатации. Уточните материал при подборе замены.
Почему воздушный ТЭН нельзя просто поставить в воду
Код T задаёт неподвижный воздух и газы выше 450 °C, а не воду. Это воздушный ТЭН, поэтому установка в воду означает работу в среде, для которой маркировка не задана.
Электрокаменка для сауны и нагрев приточного воздуха требуют подбора по своей среде и конструкции; обозначение «ТЭН для вентиляции» само по себе не подтверждает совместимость.
Какие данные подготовить для подбора
По запросу «ТЭН для печи» сначала сверяют старую маркировку, форму и крепление. Если маркировки нет, приложите фото нагревателя и узла установки.
- Маркировку со старого ТЭН, если она сохранилась.
- Развёрнутую длину или длину и форму после гибки, диаметр трубки.
- Мощность, напряжение и рабочую среду: вода, неподвижный воздух, воздух с обдувом или масло.
- Тип крепления, резьбу и гайку либо фланец, межосевое расстояние.
- Модель оборудования или фото старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одной маркировке совместимость с конкретной моделью не подтвердить. Для подбора нужны размеры и маркировка старого нагревателя.
Можно ли изготовить замену по старому образцу без маркировки?
Да, для расчёта можно передать образец или фото, а также длину, форму, диаметр, мощность, напряжение и параметры крепления.
Можно ли установить этот ТЭН в воду или масло?
Маркировка указывает неподвижный воздух и газы выше 450 °C. Для воды или масла требуется подбор нагревателя под соответствующую среду.
Как проверить старый ТЭН?
Для подбора запишите маркировку, если она есть, и измерьте длину, диаметр и параметры крепления. По одному внешнему виду электрические параметры определить нельзя.
Что прислать для расчёта замены?
Маркировку или фото старого ТЭН, размеры, мощность, напряжение, рабочую среду и данные крепления. Также укажите модель оборудования, если она известна.
Почему воздушный ТЭН нельзя ставить в воду?
Его маркировка задаёт работу в неподвижном воздухе и газах, а не в воде. При смене среды нужен отдельный подбор нагревателя.
