Характеристики

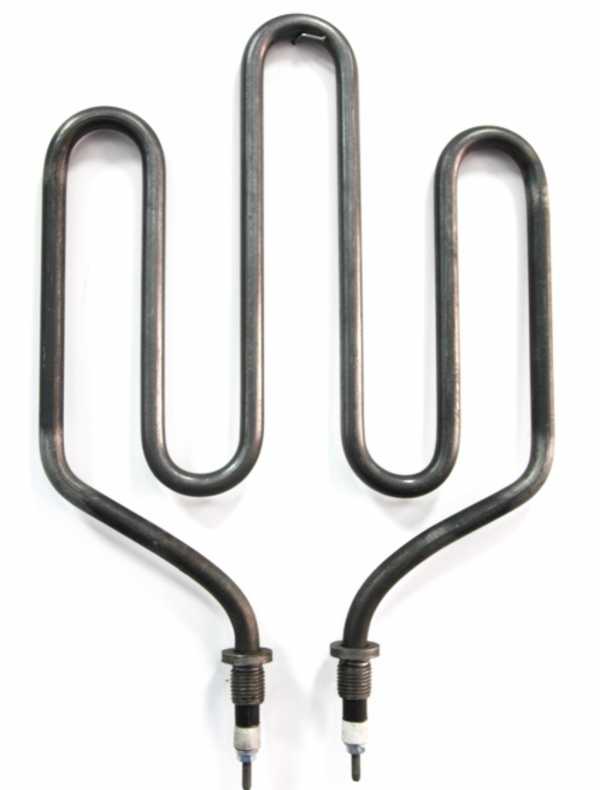

| Изделие | ТЭН |
|---|---|
| Оборудование | Тепловая пушка Макар |
| Назначение | Для тепловой пушки |
| Мощность | 3 кВт |
Проверьте сопротивление и изоляцию до замены
Перед измерением отключите оборудование от питания. Мультиметром проверьте сопротивление между выводами: у бытовых ТЭН оно обычно составляет 80–500 Ом, но точное значение зависит от нагревателя.
Показание, близкое к нулю, или «бесконечность» может указывать на замыкание или обрыв спирали. Изоляцию проверяют отдельно; при работе с электрооборудованием нужен специалист с соответствующей группой по электробезопасности.
- Сверьте результат измерения с данными маркировки или паспорта.
- Не эксплуатируйте оборудование без заземления корпуса.
Перегорание: проверьте обдув и режим работы
ТЭН тепловой пушки работает в воздушном канале с вентилятором. Поэтому при поиске причины отказа проверьте, есть ли обдув и соответствует ли фактическая среда маркировке нагревателя.
Ваттная нагрузка ТЭН и температура оболочки связаны с условиями работы. Не переносите нагреватель в другую среду только потому, что совпала мощность.
- Сверьте маркировку, мощность и напряжение.
- Проверьте работу вентилятора и соответствие условий эксплуатации назначению ТЭН.
Схему подключения определяют по сети и маркировке
Один ТЭН подключают по его схеме и параметрам. Если нагревателей несколько, соединение звездой или треугольником нельзя выбирать только по суммарной мощности: нужны сведения о напряжении и выводах каждого элемента.
Не определяйте схему по названию оборудования. Подключение и проверку должен выполнять специалист.
- Передайте для расчёта напряжение сети и данные с маркировки.
- Не меняйте схему соединения без проверки параметров нагревателей.
Снимите длину, форму и точки крепления
Если маркировки нет, измерьте развёрнутую длину или длину и форму после гибки, диаметр трубки и расположение крепления. Для изготовления по образцу также подойдут эскиз или фото старого элемента.
По заказу трубчатый электронагреватель можно выполнить по чертежу, эскизу, образцу или маркировке. Форму и крепление задают отдельно.
- Запишите межосевое расстояние, если оно важно для установки.
- Уточните, как выполнено крепление: штуцер с резьбой, гайка или фланец.
Воздушный ТЭН нельзя подменять водяным режимом
ТЭН для тепловой пушки рассчитан на работу в воздушном канале. Установка такого нагревателя в воду меняет рабочую среду, поэтому по названию и мощности подтвердить пригодность для воды нельзя. Запрос «тэн для печи» также относится к другому оборудованию: совпадение мощности не подтверждает взаимозаменяемость.
Буква O в маркировке обозначает нагрев в движущемся воздухе со скоростью не менее 6 м/с при температуре оболочки до 450°C, K - в таких же условиях при температуре выше 450°C. Буква T относится к неподвижной газовой среде при температуре оболочки выше 450°C. Букву конкретного ТЭН можно определить только по его маркировке.
- Для ТЭН для вентиляции учитывайте среду и условия обдува.
- Не считайте воздушный ТЭН пригодным для воды или масла без подтверждения по маркировке и параметрам.
Какие данные нужны для расчёта замены
Чтобы подобрать замену, передайте сведения со старого ТЭН и параметры посадочного места. Если маркировка отсутствует, приложите фото и размеры.
- Маркировку со старого ТЭН, если она сохранилась.
- Развёрнутую длину либо длину и форму после гибки, диаметр трубки.
- Мощность, напряжение и среду: воздух неподвижный или с обдувом, вода, масло.
- Тип крепления и межосевое расстояние, модель оборудования или фото старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли ТЭН для моей тепловой пушки?
По названию и мощности 3 кВт нельзя подтвердить совместимость. Сверьте маркировку, размеры, напряжение и крепление со старым нагревателем.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для расчёта подойдут образец, эскиз или фото. Нужны также размеры, мощность, напряжение и сведения о среде.
Можно ли поставить этот ТЭН в воду или масло?
По имеющимся данным подтвердить это нельзя: товар указан для тепловой пушки. Для другой среды требуется проверка маркировки и параметров нагревателя.
Как проверить старый ТЭН мультиметром?
На отключённом от питания элементе измерьте сопротивление между выводами. Значение, близкое к нулю, или «бесконечность» может говорить о замыкании или обрыве; изоляцию проверяют отдельно.
Что прислать для расчёта замены?
Маркировку, размеры, мощность и напряжение. Если маркировки нет, приложите фото старого ТЭН и укажите среду, форму и тип крепления.
Как определить букву среды в маркировке воздушного ТЭН?
Для движущегося воздуха со скоростью не менее 6 м/с буква O означает температуру оболочки до 450°C, K - выше 450°C. Для неподвижной газовой среды при температуре выше 450°C используется буква T.
