Характеристики

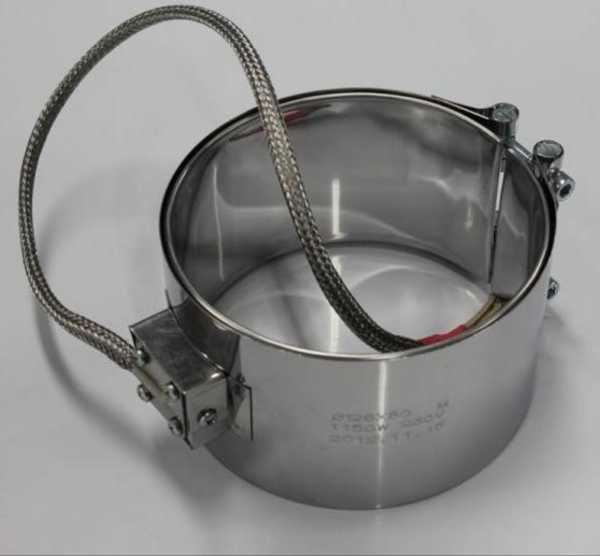

| Обозначение каталога | ХН110.90.330.220 |
|---|---|
| Фрагмент маркировки | ХН110 |
| Фрагмент маркировки | 90 |
| Фрагмент маркировки | 330 |
| Фрагмент маркировки | 220 |
Где применяется и в каком оборудовании
Хомутовый нагреватель используют для обогрева зон материального цилиндра термопластавтомата: узла пластикации, зоны загрузки и дозирования.
На одношнековый и двухшнековый экструдер устанавливают нагреватели по зонам цилиндра. Хомутовый тэн также применяют в клеевой машине и для обогрева трубопроводов.
Как подобрать нагреватель для ТПА
Для подбора замены нужны внутренний диаметр и ширина хомута, мощность и напряжение. Сверьте параметры с цилиндром и маркировкой старого нагревателя.
Миканитовый хомут передаёт тепло контактом. У миканитового исполнения важна плотность прилегания: зазор, износ или неровность поверхности могут привести к локальному перегреву.
Замена и посадка хомута на цилиндр
Перед заменой определите, есть ли радиальный доступ для установки цельного нагревателя. При ограниченном доступе применяют разъёмный хомут из двух полуколец; исполнение ПХНм позволяет питать и регулировать половины независимо.
Фиксацию выполняют стяжным болтом, хомут-пряжкой или V-образными скобами. При затяжке проверьте равномерность прижима к цилиндру.
Исполнение и конструкция
В конструкции миканитового хомута используют резистивную проволоку или нихромовую ленту, миканитовый изолятор, защитный кожух из нержавеющей стали и крепления с выводами электропроводов.
По заказу делаем цельное или разъёмное исполнение, вырез или отверстие под термопару, выбираем тип выводов и длину провода. Микановое или керамическое исполнение уточняют при расчёте.
Что прислать для расчёта
Укажите внутренний диаметр и ширину, мощность и напряжение, рабочую температуру. Отметьте, нужен ли разъёмный вариант, вырез или отверстие под термопару.
Приложите модель оборудования или фото старого нагревателя с маркировкой. Также укажите тип выводов и длину провода.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли нагреватель к моему оборудованию?
Сопоставьте размеры хомута с цилиндром, а мощность и напряжение - с данными оборудования. Для подбора замены приложите модель ТПА или экструдера и маркировку старого нагревателя.
Как правильно затянуть хомут на цилиндре?
Хомут должен плотно прилегать к цилиндру. Способ фиксации зависит от исполнения: применяют стяжной болт, хомут-пряжку или V-образные скобы.
Можно ли сделать разъёмный хомут или отверстие под термопару?
По заказу делаем разъёмное исполнение из двух полуколец, а также вырез или отверстие под термопару. Укажите нужный вариант при расчёте.
Как проверить старый ТЭН перед заменой?
Сверьте маркировку, измерьте внутренний диаметр и ширину, зафиксируйте мощность и напряжение. Для расчёта замены приложите фото старого нагревателя.
Что прислать для расчёта?
Нужны внутренний диаметр, ширина, мощность, напряжение, рабочая температура и сведения о выводах. Добавьте модель оборудования или фото маркировки.
Как распределить нагреватели по зонам материального цилиндра?
Количество и параметры зон сверяют с конструкцией цилиндра и данными оборудования. Для замены укажите, на какой зоне установлен нагреватель, и передайте его маркировку.
