Характеристики
| Назначение | Для котлов, подогревателей нефти, горелок |
|---|---|
| Модель | CIB UNIGAS PN60 |
| Тип | Блок ТЭН |
Где применяется и в каком оборудовании
Блок тэн для котла предназначен для использования в электрокотлах, подогревателях нефти и горелках CIB UNIGAS PN60. В таких системах блок обеспечивает нагрев теплоносителя (вода, антифриз) и поддерживает заданную температуру. Применяется как в бытовых, так и в промышленных установках.
Блоки тэнов для котлов могут работать в трёхфазной сети: для 220В используют схему звезда, для 380В - схему треугольник (алюминиевые шины в комплекте).
- Электрокотлы с трёхфазным питанием
- Подогреватели нефти в системах подготовки топлива
- Горелки CIB UNIGAS PN60
Подбор блока для замены
При замене блока в электрокотле главный параметр - совпадение по резьбе, длине и мощности. Несовпадение хотя бы одного параметра делает блок непригодным. Используйте трубную резьбу по ГОСТ 6357-81 для определения размера.
Для правильного подбора уточните: присоединительную резьбу (например, G1½", 1¼"), погружную длину, мощность (кВт), напряжение (220/380В) и число нагревательных элементов. Обратите внимание на рабочее давление - для некоторых моделей важно не превышать 3-6 атм.

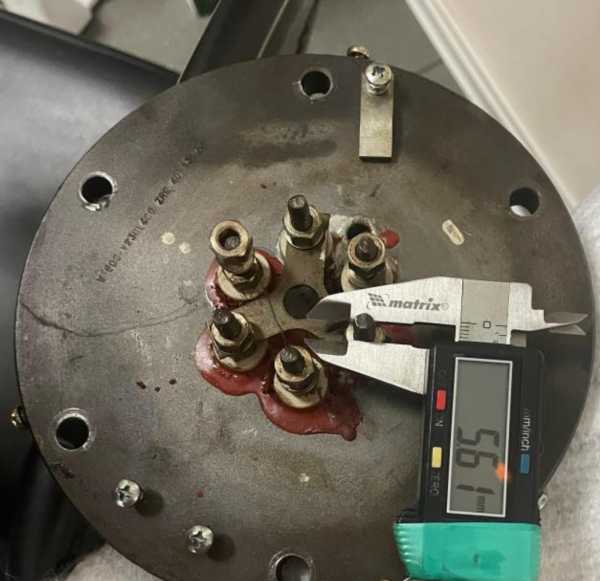

- Проверьте резьбу старого блока (шаблон или штангенциркуль)
- Измерьте расстояние от присоединительной плоскости до конца трубки
- Уточните мощность по шильдику или паспорту котла
Из нашей практики
Энергетическое предприятие в Казахстане: изготовили блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, среда вода и антифриз, давление 3 атм, длина 450 мм, партия 12 штук.
Производитель котельного оборудования: блоки 30 кВт из 8 U-образных элементов Ø16 мм в пучке Ø115 мм, длина 280 мм, фланец по ГОСТ 33259-2015, с гильзой под термопару.
Конструктивные особенности
Блоки тэнов для котлов чаще всего изготавливают из нержавеющей трубки (сталь 08Х18Н10Т). Для трёхфазных сетей применяются схемы звезда (220В) или треугольник (380В) с алюминиевыми шинами.
По заказу делаем блоки со съёмными ТЭН, с изоляцией или покрытием. В комплект может входить фланец (по ГОСТ 33259-2015) или пробка, гильза под датчик, колпак или клеммная коробка, термостат (модели ТЭНБР).
Рекомендуемые автоматические выключатели для блоков: 16А на 3 кВт, 20А на 4 кВт, 25А на 5 кВт; сечение кабеля не менее 3x2,5 мм² для 3-4 кВт и 3x4 мм² для 5 кВт.
Исполнение по заказу
По заказу делаем блоки с нестандартной резьбой, увеличенной погружной длиной или с фланцем под конкретное оборудование. Возможна установка дополнительной гильзы под термопару или термостат.
Для агрессивных сред (антифриз, масло) используем нержавеющую трубку с покрытием. Также можем изготовить блок с выносным пультом управления для точной регулировки температуры.
Что прислать для расчёта
Для точного изготовления блока тэн для котла необходимо предоставить:
- Фото старого блока с чёткой биркой
- Эскиз присоединительных размеров
- Параметры сети: 220/380В, 50 Гц
- что нагреваем и до какой температуры;
- тип присоединения: резьба или фланец, размер (например, G1½" или Ду80);
- мощность, напряжение, число нагревательных элементов;
- погружную длину и место установки;
- модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок к моему оборудованию?
Для проверки совместимости уточните присоединительную резьбу, погружную длину и мощность вашего котла или горелки. Пришлите фото старого блока с биркой - мы поможем подобрать аналог.
Из какой стали изготовлен блок?
В блоках тэнов для котлов обычно используется нержавеющая трубка, например сталь 08Х18Н10Т. По заказу возможно другое исполнение (нержавейка с покрытием или углеродистая сталь).
Можно ли отремонтировать блок или заменить отдельные ТЭН на съёмные?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем блоки со съёмными нагревателями, с изоляцией или покрытием - тогда отдельные элементы можно заменить без замены всего блока.
Как проверить старый блок перед заменой?
Проверьте сопротивление изоляции (должно быть не менее 0,5 МОм), целостность ТЭН мультиметром, фактическую мощность (сравните с паспортной). Измерьте резьбу, длину и напряжение.
Что прислать для расчёта нового блока?
Нужны: среда нагрева и температура; присоединение (резьба или фланец, размер); мощность, напряжение, число элементов; погружная длина; модель оборудования или фото старого блока с биркой.
Как правильно заменить блок в электрокотле чтобы всё совпало?
Убедитесь, что новая деталь совпадает по присоединительной резьбе (трубная резьба ГОСТ 6357-81), погружной длине и электрической мощности. Если параметры совпадают, блок подходит. При монтаже используйте заземление корпуса котла.
