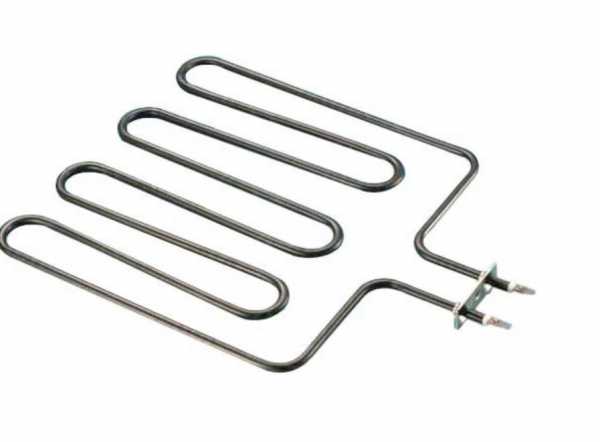

Характеристики
| Тип | ТЭН для печей |
|---|---|
| Оборудование | Harvia ZSK-700 |
| Мощность | 2 кВт |
| Напряжение | 230 В |
Где стоит такой нагреватель
Микроволновая печь с грилем
Узел: трубчатый гриль-элемент в верхней части камеры (альтернатива - компактная кварцевая трубка под решёткой, либо гибрид: кварцевая лампа сверху и ТЭН снизу). Какой ТЭН ставят: ТЭНовый гриль (трубка со спиралью внутри, дёшев, но занимает полезный объём камеры и требует частой очистки) или кварцевый (компактнее, быстрее нагревается,… Почему отказывает: нагар от жира на спирали ТЭН-гриля при недостаточно частой очистке, перегорание спирали при долгой работе без остывания между циклами.
Мини-печь настольная
Узел: отдельные открытые ТЭН сверху и снизу камеры, включаются раздельно или вместе по режимам. Какой ТЭН ставят: открытый трубчатый, верхний и нижний разной мощности; общая мощность моделей 1300-1550 Вт. Почему отказывает: открытая спираль повреждается механически при чистке, перегорает при касании продуктами или фольгой.
Как буква среды уточняет назначение ТЭН Harvia ZSK-700
Для ТЭН Harvia ZSK-700 в названии указаны 2000 Вт и 230 В, но буквенного обозначения среды нет. По одним электрическим параметрам нельзя определить, рассчитан ли нагреватель на неподвижный воздух или на движущийся поток. В маркировке по ГОСТ 13268-88 символ S указывает на неподвижную газовую среду, а O - на движущийся воздух со скоростью не менее 6 м/с; для обоих обозначений температура оболочки не превышает 450°C. При замене элемента для Harvia ZSK-700 важно проверить символ среды на старом ТЭН и не делать вывод по сходству мощности и напряжения. В печи с грилем трубчатый элемент может находиться в верхней части камеры; нагар жира при недостаточной очистке или длительная работа без остывания между циклами способны привести к отказу спирали. В настольной мини-печи открытые нагреватели обычно стоят сверху и снизу: спираль можно повредить при чистке, касании продуктами или фольгой. Это примеры устройства другого оборудования, а не описание узла Harvia ZSK-700. Для подбора воздушного ТЭН к этой печи обозначение среды нужно установить по маркировке старого элемента или исходной документации.
Как заменить ТЭН 2000 Вт/230 В
При замене нагревателя Harvia ZSK-700 сохраните исходные параметры 2000 Вт и 230 В, а конструктивные сведения, которых нет в названии, проверьте отдельно.
- Отключите оборудование от электропитания и дождитесь полного остывания узла.
- Снимите старый ТЭН по документации на оборудование. Освободите крепление и отсоедините элемент, сохраняя его форму для последующей сверки.
- Запишите маркировку старого нагревателя. Если на нём есть буквенное обозначение среды, сохраните его вместе с параметрами 2000 Вт и 230 В.
- Сверьте форму, длину, диаметр трубки, расположение выводов и способ крепления. Название Harvia ZSK-700 этих размеров не содержит.
- Подберите исполнение с соответствующими электрическими и конструктивными параметрами либо заранее согласуйте изменения. Совпадения 2000 Вт и 230 В недостаточно для подтверждения взаимозаменяемости.
- Установите выбранный нагреватель и проверьте, что его положение не мешает соседним деталям. Проверку работы выполняйте по инструкции к оборудованию.
Какие параметры ТЭН Harvia ZSK-700 можно изменить
В исходном названии зафиксированы 2000 Вт и 230 В. Геометрия, материал оболочки, крепёж и тип выводов не указаны; исполнение по этим параметрам согласуют отдельно.
- Мощность и напряжение: у ТЭН Harvia ZSK-700 исходные значения - 2000 Вт и 230 В. Для другого исполнения можно выбрать сочетание мощности и напряжения из доступных вариантов: мощность от 100 Вт, напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При переходе на 2 кВт и 220 В ток составит 9,1 А, сопротивление спирали - 24,2 Ом; параметры спирали рассчитывают под новое питание. Для исходных 2000 Вт/230 В расчётный ток равен 8,7 А, расчётное сопротивление в рабочем режиме - 26,4 Ом.
- Крепление: для Harvia ZSK-700 оно в названии не задано. В исполнении на 2000 Вт/230 В можно предусмотреть штуцер с гайкой либо фланцевое крепление. Резьба штуцера выбирается из доступных вариантов: метрическая М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 или трубная G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
- Выводы: их тип в названии не уточнён. Для ТЭН мощностью 2000 Вт и напряжением 230 В по заказу предусмотрены контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Длину холодной зоны согласуют отдельно.
- Материал оболочки: для Harvia ZSK-700 он не указан. Если требуется воздушное исполнение, можно выбрать чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой.
- Форма и дополнительные элементы: исходная форма в названии не обозначена. Для исполнения на 2000 Вт/230 В можно согласовать прямую, U-, W-, M-, Г-образную форму, «скрепку», кольцо, спираль или оребрённый вариант. Для воздуха с обдувом доступно оребрение; также по заказу можно предусмотреть встроенный термовыключатель или термостат.
Где применяют подобные воздушные нагреватели
Подобные трубчатые электронагреватели применяют в электроконвекторах для основного или дополнительного обогрева помещений, в паровоздушных и пароформалиновых дезинфекционных камерах для обработки одежды и постельных принадлежностей, а также в микроволновых печах с грилем для получения корочки. Средой служит неподвижный или слегка циркулирующий воздух либо увлажнённый горячий воздух. Для ТЭН Harvia ZSK-700 в каталоге указаны 2000 Вт и 230 В; перечисленные процессы описывают применение подобных нагревателей, но не подтверждают совместимость с другим оборудованием.
Подобные нагреватели также используют в воздушных стерилизаторах ГП-20/40/80 СПУ, лабораторных сушильных шкафах и сушильных камерах для древесины. В стерилизаторе сухим горячим воздухом обрабатывают металл, стекло и термостойкие материалы; в лабораторном шкафу сушат образцы и проводят термообработку проб; в камере сушат пиломатериалы. В оборудовании разных типов встречаются, например, LG MB65W65DIR и Samsung MG23F301TAW с грилем, а также настольные мини-печи Centek CT-1536-20 и Artel MD-4218L. Эти модели показывают применение похожих нагревательных узлов, но не являются подтверждением, что ТЭН Harvia ZSK-700 на 2000 Вт/230 В подходит к ним. Для воздушного шкафа может потребоваться ТЭН для сушильного шкафа с геометрией и параметрами под конкретный узел; одного совпадения по среде недостаточно.
Что сообщить для подбора исполнения 2000 Вт/230 В
Для подбора замены Harvia ZSK-700 или согласования другого исполнения передайте сведения, которые дополняют указанные в названии 2000 Вт и 230 В.
- Модель оборудования и фото места установки ТЭН.
- Фото маркировки старого нагревателя, включая буквенное обозначение среды, если оно нанесено.
- Развёрнутую длину или длину и форму после гибки, а также диаметр трубки.
- Мощность и напряжение старого элемента для сверки с параметрами 2000 Вт/230 В.
- Тип крепления, резьбу штуцера или параметры фланца, межосевое расстояние.
- Среду работы: неподвижный воздух, воздух с обдувом, вода или масло.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Мощность 1 кВт на 230 В | ток 4,3 А; при той же длине нагрузка на оболочку изменится в 0,5 раза, длину проверяем под среду |
| Мощность 3 кВт на 230 В | ток 13 А; при той же длине нагрузка на оболочку изменится в 1,5 раза, длину проверяем под среду |
| Оболочка для воздуха | чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
| 2 кВт на 220 В вместо 230 В | ток 9,1 А, сопротивление спирали 24,2 Ом; спираль пересчитываем, размеры остаются |
Вопросы
Можно ли сделать ТЭН Harvia ZSK-700 с другой резьбой или креплением?
Да. Для исполнения на 2000 Вт/230 В можно согласовать штуцер с гайкой либо фланцевое крепление. Резьбу выбирают из доступных метрических и трубных вариантов с учётом посадочного места.
Можно ли изменить выводы или контактный стержень у исполнения 2000 Вт/230 В?
Да, по заказу доступны контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длина стержня для Harvia ZSK-700 в названии не указана, её нужно согласовать отдельно.
Можно ли изменить напряжение, оставив мощность 2000 Вт?
Можно согласовать другое напряжение, но электрические параметры спирали рассчитывают заново. Для 2 кВт на 220 В ток составляет 9,1 А, сопротивление спирали - 24,2 Ом; исходное исполнение Harvia ZSK-700 указано на 230 В.
Можно ли подобрать ТЭН Harvia ZSK-700 без маркировки старого нагревателя?
В каталоге указаны 2000 Вт и 230 В, но форма, размеры, крепление и буква среды не приведены. Без маркировки для подбора понадобятся фото и фактические размеры старого элемента.
Можно ли использовать ТЭН 2000 Вт/230 В в другой среде?
По названию Harvia ZSK-700 среду определить нельзя. Для другого применения нужно установить её обозначение и проверить оболочку и электрические параметры под условия работы.
Подойдёт ли ТЭН Harvia ZSK-700 к другой модели печи?
Совпадения параметров 2000 Вт и 230 В недостаточно, чтобы подтвердить совместимость: необходимо сверить маркировку, форму, размеры и крепление. LG MB65W65DIR, Samsung MG23F301TAW, Centek CT-1536-20 и Artel MD-4218L приведены как примеры другого оборудования, а не как подтверждённые места установки этого ТЭН.
Расчёт по мощности и напряжению
| Расчётный ток | 8,7 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 26,4 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
