Характеристики
| Тип | ТЭН |
|---|---|
| Назначение | Нагрев воды |
| Совместимость | Котлы Werber |
| Среда | Вода |
Где применяется и в каком оборудовании
ТЭН для котла Werber используется для нагрева воды в электрокотлах этой марки. Также блоки тэнов для котлов (блок тэн для котла) аналогичной конструкции применяются в твердотопливных котлах как резервный подогрев, например, в моделях Zota Reserve-6 и тэн для котла теплодар. В таких системах часто используется гильза терморегулятора для установки термостата.
Как подобрать блок ТЭН для замены
При замене блока в электрокотле необходимо совпасть по резьбе, длине и мощности. Резьба может быть дюймовая (например, G1½", G2") или метрическая. Длина погружной части должна соответствовать месту установки. Мощность и напряжение (220В или 3×380) должны совпадать с параметрами котла. Уточните ступени мощности, если блок многомощностный. Для точного подбора сообщите модель оборудования или фото старого блока с биркой.
Конструкция и материалы

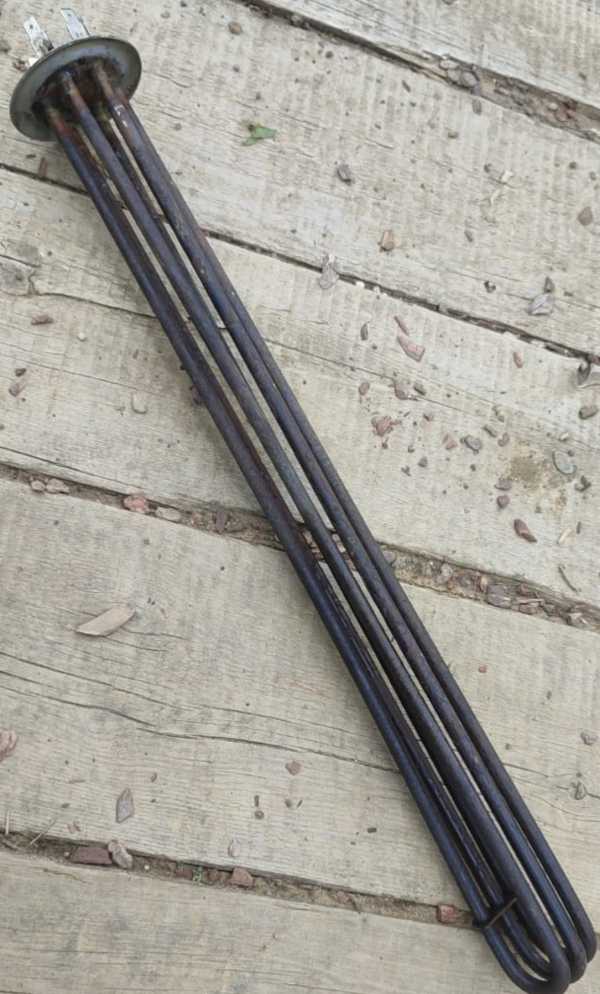

Блок ТЭН (тэнб) представляет собой фланец с трубной резьбой по ГОСТ 6357-81, в который запрессованы трубчатые нагреватели диаметром 10 мм. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. В комплект может входить гильза терморегулятора, баллон терморегулятора, колпак или клеммная коробка, термостат. Для подключения к трёхфазной сети блоки на 220В собирают алюминиевыми шинами по схеме «звезда», на 380В - по схеме «треугольник». Ваттная нагрузка (Вт/см²) влияет на ресурс. Для воды рекомендуется не превышать определённые значения.
Из нашей практики
Для энергетического предприятия в Казахстане изготовили блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, среда вода и антифриз, давление 3 атм, длина 450 мм, партия 12 штук. Для котельного завода сделали партию 19 блоков по 15 кВт для котлов, три элемента по 5 кВт на 380 В звездой, длина 480 мм, трубка Ø13 мм из AISI 321, выводы М4.
Особенности подключения и эксплуатации
Для подключения блока ТЭН используйте автоматический выключатель соответствующего номинала. Например, для 3 кВт - 16А, для 4 кВт - 20А, для 5 кВт - 25А. Минимальное сечение кабеля 3×2,5 мм² для 3-4 кВт и 3×4 мм² для 5 кВт. Обязательно заземление корпуса котла. Не включайте блок без полного погружения в теплоноситель. Для систем с теплоаккумулятором может потребоваться хронотермостат для управления по времени. Самодиагностика неисправностей возможна при наличии соответствующей автоматики.
Что прислать для расчёта
Для расчёта нового блока ТЭН сообщите: что нагреваем и до какой температуры; присоединение (резьба или фланец, размер); мощность, напряжение, число элементов; погружную длину и место установки; модель оборудования или фото старого блока с биркой. Если присоединение фланцевое, укажите типоразмер, например Ду50.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему котлу Werber?
Для точного совпадения необходимо проверить резьбу, длину и мощность. Сообщите модель котла или параметры старого блока.
Из какой стали изготовлен ТЭН?
Стандартно оболочка ТЭН из нержавеющей стали (08Х18Н10Т или AISI 321). По заказу возможны другие материалы.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием - это упрощает замену отдельного элемента.
Как проверить старый блок перед заменой?
Проверьте сопротивление изоляции мегаомметром (не менее 500В), измерьте сопротивление ТЭН, осмотрите на наличие накипи и коррозии.
Что прислать для расчёта нового блока?
Пришлите фото старого блока с биркой, укажите резьбу, длину, мощность, напряжение, количество элементов и среду нагрева.
Как правильно подобрать блок для замены в электрокотле?
Главное: совпадение по резьбе (дюймовая или метрическая), длине погружной части и мощности. Уточните также напряжение и схему подключения (звезда/треугольник).
