ТЭН для отпускной печи RJC 880

Характеристики

Где стоит такой нагреватель

Что известно о ТЭН в печи RJC 880

Название товара связывает ТЭН с отпускной печью RJC 880, но не описывает положение нагревателя внутри печи, способ его фиксации или форму камеры. Нельзя утверждать, что элемент стоит сверху, снизу или в стенке: это зависит от конструкции конкретного оборудования. Для замены сопоставляют геометрию и крепление старого ТЭН, а не только назначение печи.

Сведения о другом оборудовании помогают понять, насколько различаются конструкции нагревательных узлов. В справочнике для микроволновых печей с грилем описан трубчатый гриль-элемент в верхней части камеры; для настольных мини-печей указаны открытые ТЭНы сверху и снизу. Например, такие конструкции представлены моделями LG MB63W35GIB и Centek CT-1536-20. Это примеры другого оборудования, а не описание узла отпускной печи RJC 880.

Для гриль-элемента среди причин отказа указаны жировой нагар при недостаточной очистке и перегорание спирали при долгой работе без остывания. Для открытого ТЭН мини-печи возможны механическое повреждение при чистке и перегорание при контакте с продуктами или фольгой. Эти причины относятся к описанным узлам; связывать их с ТЭН RJC 880 можно только после осмотра. На снятом элементе обращают внимание на трещины, деформацию трубки, нагар, коррозию и повреждения оболочки.

Если ТЭН RJC 880 нагревает воздух, материал оболочки выбирают с учётом температуры на ней. Для воздушного исполнения при умеренной температуре предусмотрена чёрная сталь, при высокой - нержавеющая или жаропрочная. Название товара не указывает, какой материал использован в исходном элементе.

Замена ТЭН в отпускной печи RJC 880

Для замены в печи RJC 880 зафиксируйте параметры снятого элемента: в каталожном названии не указаны его геометрия и электрические характеристики.

1. Отключите отпускную печь RJC 880 от электропитания и дождитесь остывания нагревательного узла перед снятием ТЭН.
2. Снимите элемент, сохраняя его форму и крепёж. Отметьте, как он был расположен в печи и куда направлены выводы.
3. Для подбора замены RJC 880 определите, есть ли на ТЭН маркировка, и зафиксируйте геометрию: развёрнутую длину либо длину и форму после гибки, диаметр трубки.
4. Сопоставьте крепление и электрические параметры старого элемента: тип резьбы или фланца, межосевое расстояние при наличии, мощность и напряжение. Если маркировки нет, приложите фото нагревателя и укажите модель печи RJC 880.
5. Перед установкой сравните новый ТЭН со снятым по форме, размерам, выводам и креплению. Совпадение назначения для печи само по себе не подтверждает совпадение параметров.
6. Установите подобранный ТЭН в исходное положение, проверьте фиксацию и подключение выводов по схеме оборудования. Перед включением убедитесь, что в рабочей зоне не осталось посторонних предметов.

Исполнение ТЭН RJC 880: что можно задать

В названии ТЭН для отпускной печи RJC 880 указано назначение, но не конструктивные параметры. Для заказа можно отдельно определить крепление, выводы, материал оболочки и электрические характеристики по данным снятого нагревателя.

• Для крепления ТЭН RJC 880 можно выбрать штуцер с гайкой или фланец. Варианты резьбы штуцера: метрическая М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28; трубная G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2.
• Для выводов ТЭН RJC 880 по заказу выполняем контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину холодной зоны задают для требуемой компоновки.
• Материал оболочки для ТЭН RJC 880 в каталоге не указан. Для воздушного исполнения можно заказать чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой.
• Мощность и напряжение ТЭН RJC 880 можно задать при заказе: доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если размеры сохраняются, изменение мощности меняет удельную нагрузку на оболочку; её пересчитывают под среду.
• Форма и длина ТЭН для RJC 880 в названии не заданы. По заказу выполняем прямую, U-, W-, M- или Г-образную форму, скрепку, кольцо, спираль, оребрённый вариант либо исполнение по эскизу; отдельно задаются длина, радиус гиба и межосевое расстояние.
• Для ТЭН RJC 880 по заказу можно предусмотреть встроенный термовыключатель или термостат. Для воздушного исполнения с обдувом доступно оребрение.

Где применяют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в лабораторных сушильных шкафах для сушки образцов, определения влажности и термообработки проб. В суховоздушных термостатах их используют для нагрева воздуха при инкубации и культивировании биопроб, а в воздушных стерилизаторах - для обработки металла, стекла и других термостойких материалов сухим горячим воздухом. Это примеры других процессов, а не параметры ТЭН отпускной печи RJC 880.

Такой тип нагревателя применяют в камерах полимеризации порошковой покраски, где нагревают воздух вокруг окрашенных изделий, и в промышленных осушителях для оттайки льда на испарителе. В микроволновых печах с грилем ТЭН используют для получения корочки, а в настольных мини-печах верхние и нижние нагреватели могут работать раздельно. В справочнике среди примеров оборудования указаны LG MB65W65DIR, Samsung MG23F301TAW, Artel MD-4218L и Starwind SMO2002/SMO2001.

Для подбора воздушного ТЭН в отпускную печь RJC 880 важны среда и устройство узла: воздух неподвижный или с обдувом, форма элемента и способ крепления. Если исполнение работает с обдувом, можно рассмотреть оребрение. Материал оболочки, мощность и напряжение определяют отдельно: в названии RJC 880 эти параметры отсутствуют.

Подобные воздушные нагреватели встречаются также в лабораторных термостатах для хранения проб и сухожаровых шкафах для стерилизации. У этих приборов свои процессы и условия, поэтому данные о них не заменяют сведения о снятом ТЭН из RJC 880. Указанные примеры не задают для него температуру, мощность или размеры.

Что сообщить для подбора замены RJC 880

Чтобы подобрать ТЭН для отпускной печи RJC 880, передайте сведения, которые позволят сопоставить старый элемент с требуемым исполнением.

1. Модель печи RJC 880 и фотографии нагревателя в месте установки.

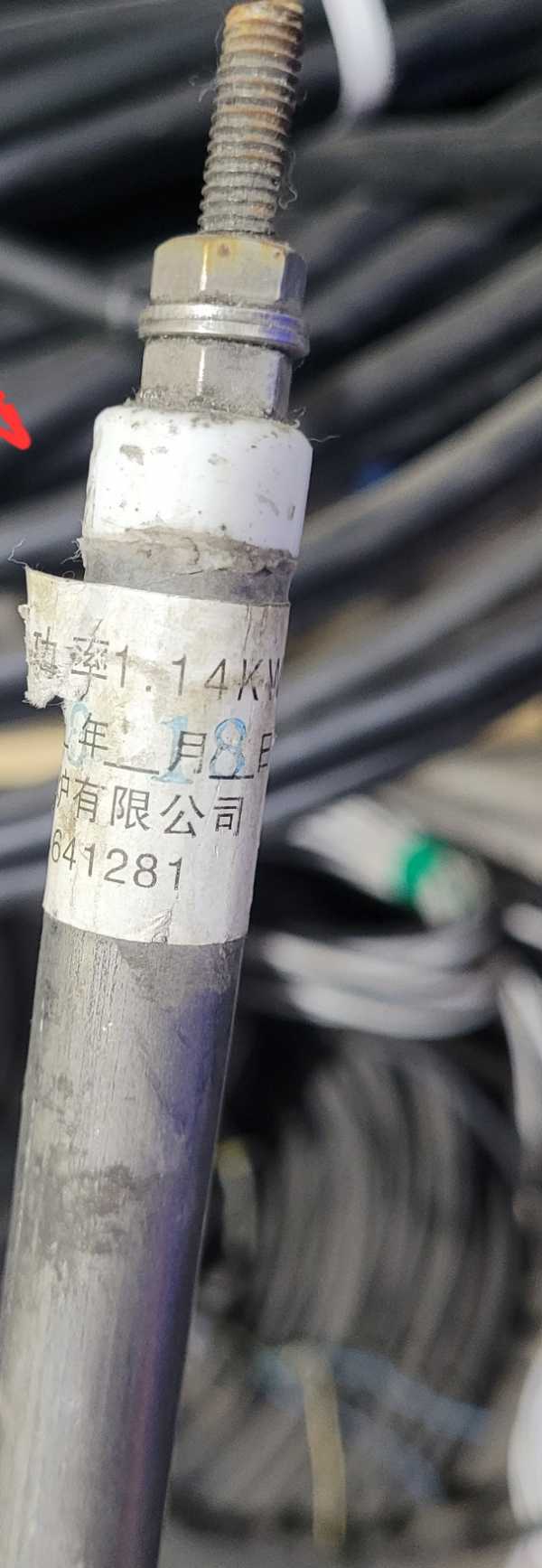

2. Фотографию маркировки старого ТЭН, если она сохранилась.
3. Геометрию снятого элемента: развёрнутую длину либо длину и форму после гибки, диаметр трубки.
4. Мощность и напряжение старого ТЭН, если они известны.
5. Данные о креплении: резьба или фланец, межосевое расстояние при наличии; укажите также, нагревается ли воздух без обдува или с обдувом.
