Характеристики
| Тип | хомутовый нагреватель |
|---|---|
| Внутренний диаметр | 140 мм |
| Ширина | 80 мм |
| Мощность | 0,8-1 кВт |
| Напряжение | 220 В |
Где применяется и в каком оборудовании

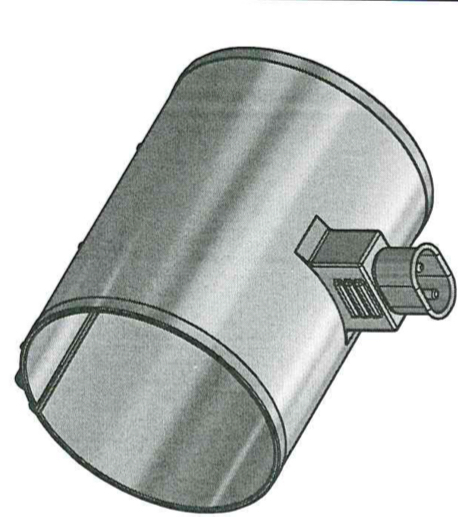

Хомутовый ТЭН 140*80 устанавливается на цилиндр экструдера или узел пластикации термопластавтомата (ТПА). Используется для обогрева трубопроводов химических производств и фланцевых соединений. Кондуктивный нагрев через плотное прилегание к поверхности.
Подходит для одношнековых и двухшнековых экструдеров, зон загрузки и дозирования. В оборудовании крепится стяжными болтами. Это типовой нагреватель для ТПА.
Конструкция и выводы
Выводы и подключение определяются схемой вашего оборудования. По заказу делаем разъемный хомут с вырезом под термопару. У хомутовых нагревателей такого типа миканитовая изоляция обычно выдерживает рабочую температуру до 350°C, керамическая - до 600°C.
- Тип выводов: клеммы, провод, клеммная колодка
- Возможна установка термопары (встроенная или внешняя)
- Исполнение: цельный или разъемный из двух полуколец
- Вырез или отверстие под термопару по заказу
Подбор и расчет параметров
Для подбора нужны внутренний диаметр и ширина хомута, мощность, напряжение, тип выводов и длина провода. Удельная мощность рассчитывается исходя из рабочей температуры и плотности прилегания. Ваттная нагрузка на поверхность у миканитовых нагревателей обычно 2-5 Вт/см².
У производителей минимальная ширина хомутового нагревателя от 15-20 мм, внутренний диаметр от 25 мм. По заказу изготавливаем хомутовые ТЭНы по чертежам заказчика в пределах технологических возможностей.
Типоразмеры хомутовых нагревателей
У различных производителей минимальная ширина хомутового нагревателя (band heater) составляет от 15-20 мм, у отдельных моделей - от 19,1 мм при минимальном внутреннем диаметре 22,1 мм. В конструкции используется резистивная проволока из нихромовой ленты. Для монтажа без демонтажа цилиндра применяется разъёмный хомут-пряжка.
Особенности эксплуатации и проверки
Плотность прилегания к цилиндру обязательна: при зазоре или неровности возникает локальный перегрев из-за ухудшения кондуктивного нагрева. Перед установкой проверяйте состояние посадочной поверхности.
Для проверки старого ТЭНа измерьте сопротивление изоляции и целостность резистивной проволоки. Удельная мощность не должна превышать допустимую для миканитовой изоляции (4-4,5 Вт/см²).
Что прислать для расчёта
- Внутренний диаметр и ширина хомута
- Мощность и напряжение
- Цельный или разъёмный, есть ли вырез или отверстие под термопару
- Тип выводов и длина провода
- Рабочая температура
- Модель оборудования или фото старого нагревателя с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот хомутовый нагреватель к моему оборудованию?
Проверьте внутренний диаметр (140 мм) и ширину (80 мм) вашего цилиндра. Если размеры совпадают, подходит. Для уточнения сообщите модель оборудования или фото старого нагревателя.
Как правильно затянуть хомут на цилиндре?
Затягивайте стяжные болты равномерно до плотного прилегания. Избегайте перекоса. Слюдяной хомут греет контактом, поэтому зазор недопустим.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу делаем разъемный из двух полуколец, а также вырез или отверстие под термопару. Укажите это при заказе.
Как проверить старый ТЭН?
Измерьте сопротивление резистивной проволоки мультиметром. Проверьте сопротивление изоляции между корпусом и выводами. Если есть обрыв или короткое замыкание - замена.
Что прислать для расчёта?
Внутренний диаметр, ширину, мощность, напряжение, тип выводов, длину провода, цельный или разъемный, наличие термопары, рабочую температуру и фото старого нагревателя.
Какие варианты выводов и подключения возможны?
Выводы: клеммы, провод, клеммная колодка. Можно установить термопару для контроля температуры. Длина провода и сечение под ваш контакт - по заказу.
