Характеристики
| Мощность | 15 кВт |
|---|---|
| Назначение | для электро-котла VARMETEKNIK |
Где применяется и в каком оборудовании

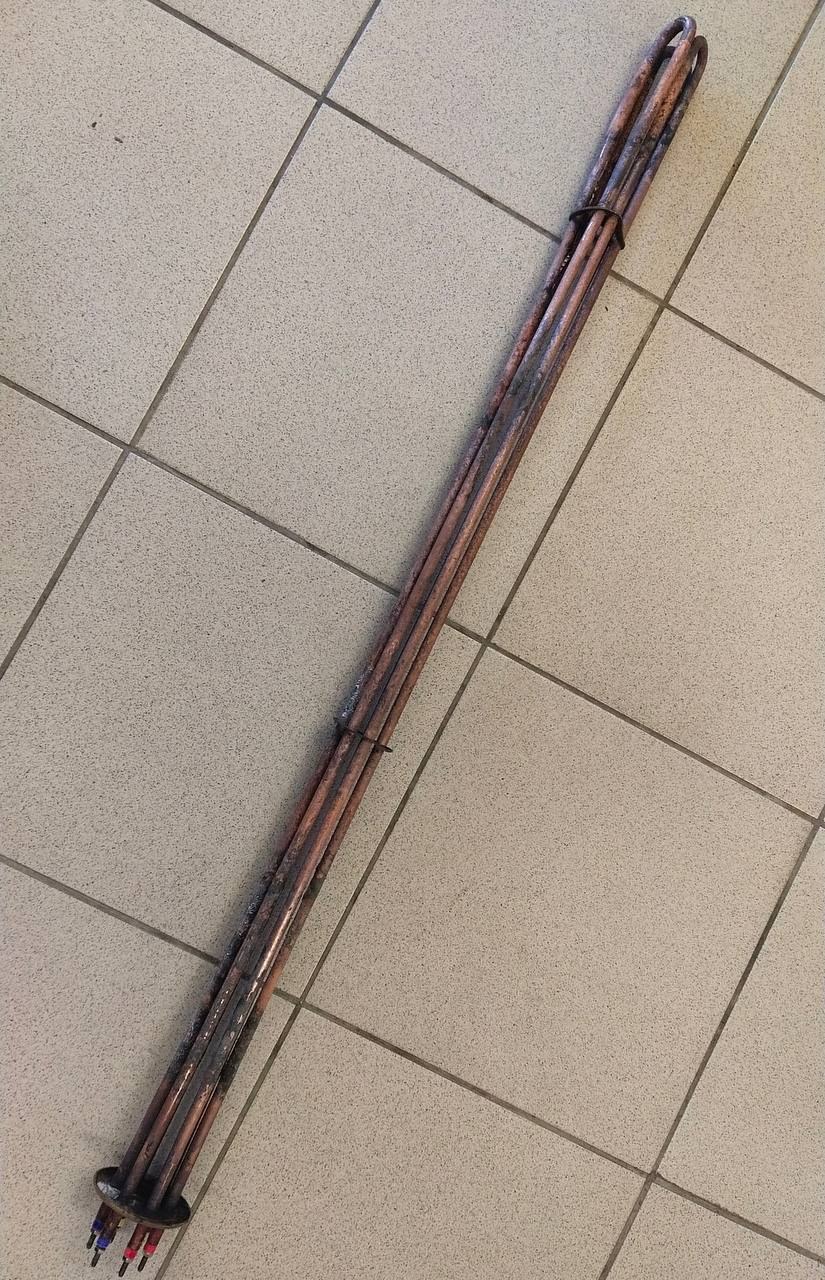

Блок ТЭН на 15 кВт предназначен для электро-котлов VARMETEKNIK. Такие блоки с резьбой G1½" или G2" также встречаются в котлах ЭВАН, Zota Balance, Zota Econom и твердотопливных котлах Теплодар Куппер в качестве резервного подогрева. Уточняйте присоединительные размеры и напряжение под вашу модель.
Подбор блока ТЭН
Для подбора блоков тэнов для котлов определите мощность, напряжение (220В или 380В), число элементов и присоединительную резьбу. Типовые резьбы: G1¼" (2 элемента, до 6 кВт), G1½" и G2" (3 элемента, до 15 кВт). Погружная длина должна обеспечивать полное погружение активной части в теплоноситель. Учитывайте жёсткость воды – при жёсткости более 2 мг-экв/дм³ образуется накипь, снижающая ресурс.
Из нашей практики
Изготовили партию 19 блоков по 15 кВт для котельного завода – три элемента по 5 кВт на 380 В звездой, длина 480 мм, трубка Ø13 мм из AISI 321, выводы М4.
Для энергетического предприятия в Казахстане сделали блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, среда вода и антифриз, давление 3 атм, длина 450 мм, партия 12 штук.
Проверка старого блока: ремонт или замена
Перед заменой проверьте сопротивление изоляции – в холодном состоянии не менее 0,5 МОм. Если оно ниже, восстановите сушкой при 120°C до 6 часов или подачей 1/3 номинального напряжения до 6 часов. Осмотрите ТЭНы на наличие накипи – при жёсткой воде накипь снижает теплоотдачу и может вызвать перегрев. Повреждение от накипи не является заводским дефектом. Если один ТЭН вышел из строя, возможна замена элемента (по заказу делаем блоки со съёмными ТЭН).
Конструктивные особенности и возможности
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием – исполнение определяет задача заказчика. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Для трёхфазной сети блоки на 220В собираются звездой, на 380В – треугольником.
Что прислать для расчёта
Для точного расчёта нового блока предоставьте следующие данные:
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок к моему оборудованию?
Уточните модель котла, мощность, напряжение и присоединительную резьбу. Блоки на 15 кВт с резьбой G1½" или G2" совместимы с котлами VARMETEKNIK, ЭВАН, Zota Balance, Zota Econom, Теплодар Куппер при совпадении параметров.
Из какой стали изготовлены ТЭНы?
Стандартно применяется сталь 08КП. По заказу делаем из нержавеющей стали AISI 321 или 08Х18Н10Т – для агрессивных сред или антифриза.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Ремонт возможен: если повреждён один ТЭН, его можно заменить. По заказу изготавливаем блоки со съёмными ТЭН – это упрощает обслуживание.
Как проверить старый блок перед заменой?
Измерьте сопротивление изоляции – должно быть не менее 0,5 МОм. Проверьте наличие накипи и состояние контактов. Если сопротивление низкое, просушите блок при 120°C до 6 часов.
Что прислать для расчёта нового блока?
Пришлите данные: что нагревается и до какой температуры, тип присоединения (резьба или фланец), мощность, напряжение, погружную длину, модель оборудования или фото старого блока с биркой.
Ремонт или новый блок: что проверить у старого?
Проверьте сопротивление изоляции, целостность ТЭНов и наличие накипи. Если накипь сильная или сопротивление упало ниже 0,5 МОм после сушки, лучше заменить блок. При единичном повреждении ТЭНа возможен ремонт.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
