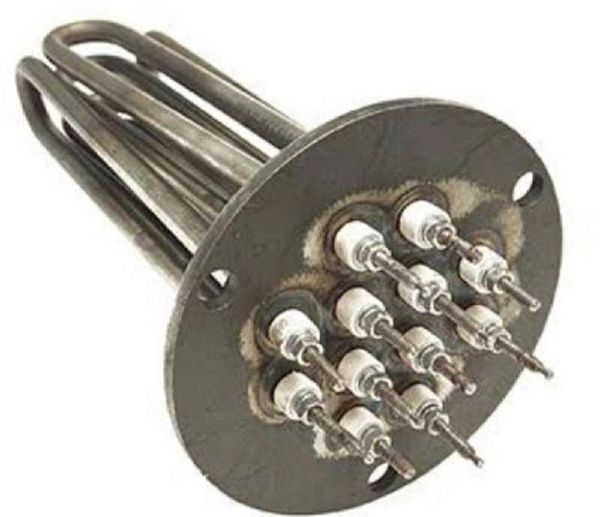

Характеристики
| Тип | ТЭНБ (без термостата) |
|---|---|
| Назначение | Для котлов серии ЭВПМ |
Где применяется и в каком оборудовании
Блоки тэнов для котлов серии ЭВПМ устанавливаются в электрокотлы различных производителей. По совпадающим маркетплейс-листингам блоки совместимы с ЭВАН (серии Warmos Standard/Comfort/Exclusive/Novator, Next). Также подходят для Zota Econom (3-48 кВт) и Zota Lux-X / Solid-X (6-133 кВт) – у последних рабочее давление до 3 атм. В твердотопливных котлах Теплодар Куппер (ОК-9, ОК-15, ПРО-22) блок ТЭНБР (со встроенным термостатом) используется как резервный подогрев, но блок тэн для котла без термостата также может быть установлен при наличии внешнего контроллера.
ТЭНБ применяется в системах с теплоаккумулятором или буферной ёмкостью, где требуется поддержание температуры теплоносителя. Возможна работа на этиленгликоле или пропиленгликоле – при условии полного погружения активной части.
- ЭВАН: Warmos Standard/Comfort/Exclusive/Novator, Next
- Zota: Econom (3-48 кВт), Lux-X / Solid-X (6-133 кВт)
- Теплодар: Куппер ОК-9, ОК-15, ПРО-22
Как подобрать блок ТЭН
Подбор тэнб для котла серии ЭВПМ ведётся по нескольким параметрам. Учитывайте мощность, напряжение, число элементов и погружную длину. По ГОСТ 13268-88 предельная удельная поверхностная мощность зависит от кода среды – для воды и антифризов она разная. Если блок будет работать на этиленгликоле или пропиленгликоле, это влияет на теплосъём.
Для ТЭНБР (со встроенным термостатом) выпускаются блоки на резьбу G1¼" мощностью 3/3/4/5 кВт, 220В. Для ТЭНБ без термостата типоразмерная линейка шире: резьба G1¼" – 2-6 кВт (220В), G1½" – 3-15 кВт (220/380В), G2" – 3-12 кВт (220В). Ступенчатость мощности определяется числом ТЭНов в блоке и схемой подключения.
- Определите среду нагрева (вода, этиленгликоль, пропиленгликоль)
- Выберите присоединение: резьба или фланец, укажите размер
- Рассчитайте мощность и напряжение (220В или 380В)
- Уточните погружную длину и место установки
Из нашей практики
Для производителя котельного оборудования изготовили блоки 30 кВт из 8 U-образных элементов Ø16 мм в пучке Ø115 мм, длина 280 мм, фланец по ГОСТ 33259-2015, с гильзой под термопару.
Для котельного завода сделали партию 19 блоков по 15 кВт для котлов – три элемента по 5 кВт на 380В звездой, длина 480 мм, трубка Ø13 мм из AISI 321, выводы М4.
Подключение к сети и ступени мощности котла
ТЭНБ не имеет встроенного термостата – температуру держит внешний пульт или контроллер котла. Ступенчатость мощности реализуется за счёт коммутации отдельных ТЭНов в блоке. Например, в Zota Econom на младших моделях 2-3 ступени, на 18-48 кВт – автоматический выбор и ротация нагревателей. Для Zota Lux-X / Solid-X до 9 ступеней.
Подключение к сети выполняется через автоматический выключатель. Для ТЭНБР рекомендуемые выключатели: 16А на 3 кВт, 20А на 4 кВт, 25А на 5 кВт. Минимальное сечение кабеля 3×2,5 мм² для 3-4 кВт и 3×4 мм² для 5 кВт. Монтаж и обслуживание под напряжением допускаются только лицам с квалификационной группой по электробезопасности не ниже третьей. Эксплуатация без заземления или с открытой крышкой блока управления запрещена.
Материалы и исполнение
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием – исполнение определяет задача заказчика. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат (для ТЭНБР).
По паспортам ТЭНБ материал трубки: сталь 08КП (рабочее давление 4,5 атм) или нержавеющая сталь 08Х18Н10Т (6 атм); для агрессивных сред применяется нержавеющая трубка AISI 321 (цельнотянутая), конкретный вариант для этого блока согласуется при заказе. Сопротивление изоляции в холодном и рабочем состоянии – не менее 0,5 МОм. Если после хранения или транспортировки сопротивление упало, восстанавливают сушкой при 120°C до 6 часов или питанием на 1/3 номинального напряжения до 6 часов.
Что прислать для расчёта
Для точного подбора блоки тэнов для котлов серии ЭВПМ необходимо предоставить следующие данные:
1. Что нагреваем и до какой температуры (вода, этиленгликоль, пропиленгликоль).
2. Присоединение: резьба или фланец, размер.
3. Мощность, напряжение, число элементов.
4. Погружная длина и место установки.
5. Модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Блок ТЭНБ для котлов серии ЭВПМ совместим с электрокотлами ЭВАН, Zota Econom/Lux-X/Solid-X, а также с твердотопливными котлами Теплодар Куппер при наличии внешнего контроллера. Для точной совместимости сверьте присоединительные размеры и мощность.
Из какой стали изготовлен блок?
Стандартно используется сталь 08КП (давление до 4,5 атм) или нержавеющая 08Х18Н10Т (до 6 атм). По заказу возможна нержавеющая трубка AISI 321. Материал уточняется при заказе.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы, ремонт не предусмотрен. По заказу делаем съёмные ТЭН с изоляцией или покрытием – такое исполнение позволяет заменять отдельные элементы.
Как проверить старый блок ТЭН?
Изоляцию проверяют мегаомметром с напряжением не менее 500В, подключая его к оболочке нагревателя и одному из контактных стержней. Сопротивление должно быть не менее 0,5 МОм. Если ниже – сушите блок при 120°C или подайте 1/3 номинального напряжения до 6 часов.
Что прислать для расчёта нового блока?
Необходимы: среда нагрева и температура, присоединение (резьба/фланец, размер), мощность, напряжение, число элементов, погружная длина, модель оборудования или фото старого блока с биркой.
Как подключается блок к сети и как регулируются ступени мощности?
ТЭНБ подключается через внешний контроллер котла, который коммутирует отдельные ТЭНы для получения ступеней мощности. Для ТЭНБР со встроенным термостатом подключение напрямую к сети через автомат. Ступенчатость зависит от модели котла – например, у Zota до 9 ступеней.
