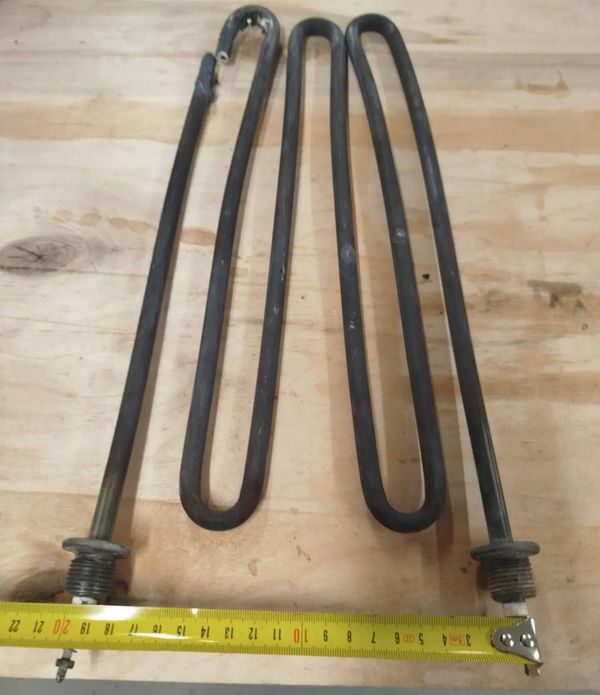

Характеристики
| Тип крепления | фланцы |
|---|---|
| Назначение по названию | для печи саунной |
| Диаметр | 13 мм |
| Материал оболочки | чёрная сталь |
| Мощность | 2,5 кВт |
Где стоит такой нагреватель
Микроволновая печь с грилем
Узел: трубчатый гриль-элемент в верхней части камеры (альтернатива - компактная кварцевая трубка под решёткой, либо гибрид: кварцевая лампа сверху и ТЭН снизу). Какой ТЭН ставят: ТЭНовый гриль (трубка со спиралью внутри, дёшев, но занимает полезный объём камеры и требует частой очистки) или кварцевый (компактнее, быстрее нагревается,… Почему отказывает: нагар от жира на спирали ТЭН-гриля при недостаточно частой очистке, перегорание спирали при долгой работе без остывания между циклами.
Мини-печь настольная
Узел: отдельные открытые ТЭН сверху и снизу камеры, включаются раздельно или вместе по режимам. Какой ТЭН ставят: открытый трубчатый, верхний и нижний разной мощности; общая мощность моделей 1300-1550 Вт. Почему отказывает: открытая спираль повреждается механически при чистке, перегорает при касании продуктами или фольгой.
Почему ТЭН для саунной печи нельзя считать водяным
У этого ТЭН указаны конкретные параметры: мощность 2,5 кВт, диаметр трубки 13 мм, фланцевое крепление и оболочка из чёрной стали. Назначение в каталоге - печь саунная. Эти характеристики не подтверждают, что трубчатый электронагреватель рассчитан на погружение в воду. Совпадение диаметра или крепления с местом установки не заменяет проверку рабочей среды.
Для воздушного и водяного нагрева применяют разные расчётные условия. В приложении к ГОСТ 13268-88 приведены отдельные коды среды и предельные удельные поверхностные мощности: например, для спокойного воздуха и газов предусмотрены коды S и T, для воды и слабых растворов - X, J и P. В таблице для них указаны разные пределы и рекомендуемые материалы оболочки. У рассматриваемого фланцевого ТЭН нет обозначения кода среды, а длина трубки в названии не приведена, поэтому по имеющимся данным нельзя рассчитать его удельную поверхностную мощность для воды.
Для воздуха в названии предусмотрено назначение для саунной печи, а не работа в жидкости. Если требуется водяной нагрев, выбирают исполнение, рассчитанное на воду, с подходящими материалом оболочки и удельной нагрузкой. Материал чёрная сталь и мощность 2,5 кВт сами по себе не дают оснований переносить этот ТЭН из печи в бак. Другой материал также не следует выбирать без учёта температуры оболочки и среды.
Как заменить фланцевый ТЭН в печи
При замене сравнивайте старый элемент именно с исполнением для печи: у этого ТЭН мощность 2,5 кВт, диаметр 13 мм, оболочка из чёрной стали и фланцевое крепление.
- Перед снятием старого элемента отключите печь от электропитания и дождитесь, пока ТЭН и узел установки остынут.
- Снимите старый нагреватель без деформации трубки и фланца. Зафиксируйте его рабочую среду: назначение для печи не означает, что элемент был погружён в воду.
- Сверьте параметры нового ТЭН с данными старого: мощность 2,5 кВт, диаметр 13 мм, материал оболочки и вид фланцевого крепления. В названии не приведены напряжение, размеры фланца и длина трубки, поэтому их нельзя считать совпадающими заранее.
- Уточните, рассчитаны ли питание и место установки на параметры заменяемого элемента. Если старый нагреватель работал в воде, не устанавливайте вместо него этот ТЭН только потому, что совпали фланец и диаметр 13 мм.
- Установите ТЭН без усилия на оболочку и закрепите фланец в штатном узле печи. Не переделывайте крепление так, чтобы оно скрывало несовпадение рабочей среды или электрических параметров.
- После установки проверьте работу печи по её штатной процедуре. При неизвестном назначении старого элемента сначала уточните среду, мощность и напряжение.
Какие параметры фланцевого ТЭН можно изменить
Исходное исполнение по названию - фланцы, 2,5 кВт, диаметр 13 мм и чёрная сталь; при заказе эти параметры можно обсудить применительно к конкретной печи.
- Сейчас у ТЭН фланцевое крепление, размер фланца в названии не указан → по заказу можем сделать фланец другого размера либо крепление штуцером с гайкой. Для такой замены доступны резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, а также G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2.
- Сейчас указана чёрная сталь, диаметр трубки 13 мм → для воздушного исполнения с умеренной температурой оболочки можем оставить чёрную сталь; при высокой температуре оболочки по заказу используем нержавеющую или жаропрочную сталь.
- Сейчас мощность ТЭН составляет 2,5 кВт, напряжение не приведено → если печи требуется другое питание или мощность, можем рассчитать вариант от 100 Вт на 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Для оболочки диаметром 13 мм проверяем удельную нагрузку под заданную среду.
- Сейчас форма и длина трубки в названии не заданы → по заказу можем сделать прямую, U-, W-, M- или Г-образную форму, «скрепку», кольцо, спираль либо оребрённое исполнение. Геометрию согласуем для конкретного узла печи.
- В названии фланцевого ТЭН на 2,5 кВт не указано исполнение выводов → по заказу можем поставить контактный стержень с резьбой М4, М5 или М6 и гайками либо вывести провода в термостойкой изоляции. Для воздушного нагрева также можно предусмотреть термовыключатель, термостат или оребрение.
В каком оборудовании применяют подобные воздушные ТЭН
Подобные трубчатые ТЭН применяют в тигельных плавильных печах для мелкосерийной плавки металлов и в сушильных камерах для древесины, где нагревают воздух около тигля или в камере с контролем влажности. Их также используют в муфельных печах для обжига керамики. В каждом случае конструкция и материал подбираются под температуру и условия работы; параметры саунного ТЭН с фланцами, мощностью 2,5 кВт, диаметром 13 мм и оболочкой из чёрной стали нельзя автоматически переносить на другую печь.
Такой тип нагревателя встречается в аэрогрилях и микроволновых печах с грилем, где нагревается неподвижный или циркулирующий воздух. Подобные элементы применяют и в нагревателях горячей регенерации адсорбционных осушителей воздуха и газа, а также для оттайки теплообменника промышленного осушителя. Для замены важны назначение, рабочая среда и геометрия: обозначения «ТЭН для калорифера», «нагреватель для духовки» или «тепловая пушка электрическая» не подтверждают совместимость с фланцевым исполнением для саунной печи.
Что прислать для подбора ТЭН с фланцами
Для подбора замены или изменения исполнения сообщите, где работает ТЭН мощностью 2,5 кВт с трубкой диаметром 13 мм, и в какой среде он установлен.
- Модель печи или оборудования и фотографию места установки.
- Фото старого элемента и маркировки, если она есть на выводе или креплении.
- Длину трубки, её форму и диаметр; для этого товара известный диаметр - 13 мм.
- Мощность и напряжение старого ТЭН, а также сведения о рабочей среде.
- Размеры фланца, расстояние между крепёжными точками или параметры штуцера.
- Уточнение, работает ли элемент в воздухе, воздухе с обдувом или воде.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воздуха | чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Вопросы
Можно ли сделать ТЭН мощностью 2,5 кВт с другой резьбой или креплением?
Да, вместо указанного фланцевого крепления можно заказать исполнение со штуцером и гайкой либо изменить фланец. Тип и размер согласуют с узлом печи; мощность 2,5 кВт и диаметр 13 мм также нужно сверить с требуемым исполнением.
Можно ли изменить выводы или длину контактного стержня?
У фланцевого ТЭН мощностью 2,5 кВт и диаметром 13 мм выводы в названии не описаны. По заказу можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции; длину согласуют отдельно.
Можно ли заказать другую мощность или напряжение при диаметре 13 мм?
Да, для оболочки диаметром 13 мм можно рассчитать исполнение с другой мощностью, начиная от 100 Вт, и напряжением 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Удельную нагрузку проверяют под рабочую среду, поэтому параметры исходного ТЭН на 2,5 кВт нельзя переносить без расчёта.
Можно ли подобрать ТЭН для печи без маркировки старого элемента?
Для подбора фланцевого ТЭН с мощностью 2,5 кВт и диаметром 13 мм пришлите модель печи, фото и размеры старого элемента. Без маркировки отдельно уточните напряжение, крепление и среду, в которой он работал.
Можно ли установить этот ТЭН из чёрной стали в воду?
Нет оснований считать фланцевый ТЭН 2,5 кВт, диаметром 13 мм и с оболочкой из чёрной стали водяным: в названии указано назначение для саунной печи. Для воды требуется подтверждённое исполнение с расчётом под эту среду.
Подойдёт ли ТЭН с фланцами 2,5 кВт к моей модели оборудования?
По одному совпадению мощности 2,5 кВт или диаметра 13 мм совместимость определить нельзя. В справочнике есть воздушные нагревательные узлы в LG MB63W35GIB, Samsung MG23F301TAW, Centek CT-1536-20 и Artel MD-4218L, но это не подтверждает, что фланцевый ТЭН для саунной печи подходит к этим моделям; сравните крепление, геометрию, напряжение и рабочую среду.
