Характеристики
| Тип | Хомутовый нагреватель |
|---|---|
| Оборудование | Экструдер производственной линии |
| Напряжение | 400V |
| Мощность | 550W |
Где применяется и в каком оборудовании
Хомутовый нагреватель устанавливают на материальный цилиндр экструдера, чтобы обогревать отдельные зоны.
Нагреватель для экструдера подбирают под цилиндр и зону нагрева оборудования. В каталогах такой тип может обозначаться как band heater.
Конструкция и передача тепла
В конструкциях разных производителей применяют резистивную проволоку или ленту, изолятор, защитный кожух из нержавеющей стали, крепления и выводы проводов. Миканитовый хомутовый нагреватель передаёт тепло цилиндру кондуктивным нагревом.
У производителей для слюдяной изоляции используют мусковит или флогопит; также встречается обозначение «слюдопласт». Исполнение и материалы конкретного изделия сверяйте с его документацией.
Подбор по цилиндру и зоне нагрева
Для подбора замены нужны внутренний диаметр и ширина хомута, а также мощность и напряжение. Учитывайте цельную или разъёмную конструкцию и расположение выреза либо отверстия под термопару.
Для миканитового хомута важна плотная посадка на цилиндр: зазор, износ или неровная поверхность могут привести к локальному перегреву. При сравнении изделий учитывайте удельную мощность и рабочую температуру.
Замена хомута на материальном цилиндре
Перед заменой определите, к какой зоне относится старый нагреватель, и сопоставьте его размеры с посадочным местом на цилиндре экструдера. Если доступ к цилиндру ограничен, можно рассмотреть разъёмное исполнение из двух полуколец.
По заказу делаем цельное или разъёмное исполнение, вырез или отверстие под термопару, выбираем тип выводов и длину провода. Возможны миканитовое или керамическое исполнение.
Что прислать для расчёта
Укажите внутренний диаметр и ширину, мощность и напряжение. Добавьте сведения о цельном или разъёмном исполнении, вырезе или отверстии под термопару, типе выводов и длине провода.

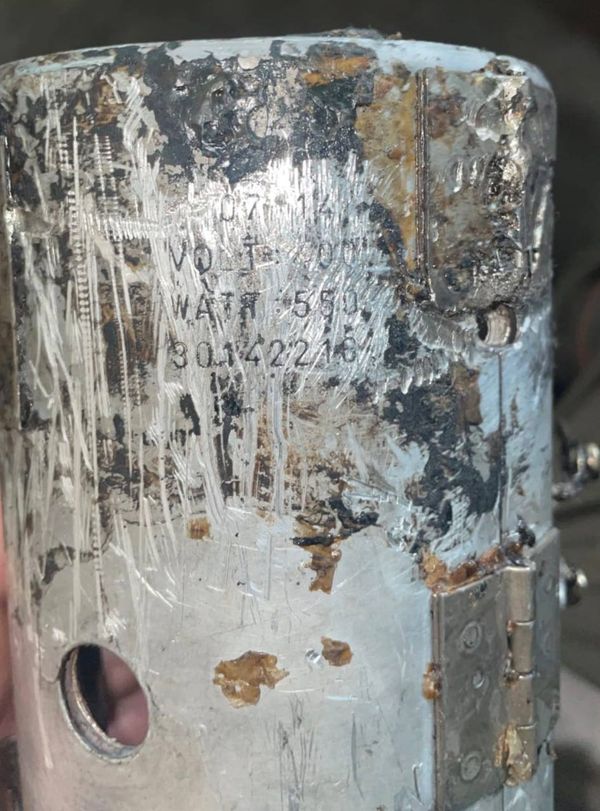

Также сообщите рабочую температуру и модель оборудования. Если маркировка читается, приложите фото старого нагревателя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли нагреватель к моему оборудованию?
Для проверки нужны внутренний диаметр и ширина, мощность и напряжение, а также модель оборудования или фото старого нагревателя с маркировкой.
Как правильно затянуть хомут на цилиндре?
Хомут должен плотно прилегать к цилиндру. Зазоры и неровности посадочной поверхности могут вызвать локальный перегрев.
Можно ли сделать разъёмный хомут или отверстие под термопару?
По заказу делаем разъёмное исполнение из двух полуколец, а также вырез или отверстие под термопару.
Как проверить старый ТЭН перед заменой?
Для подбора замены зафиксируйте его маркировку, размеры, мощность, напряжение и исполнение. Приложите фото нагревателя.
Что прислать для расчёта?
Укажите внутренний диаметр, ширину, мощность, напряжение, рабочую температуру и тип конструкции. Также нужны данные о выводах, модели оборудования или фото старого нагревателя с маркировкой.
Как подобрать хомут для материального цилиндра ТПА или экструдера?
Сопоставьте размеры нагревателя с цилиндром и определите требуемую зону нагрева. Для замены используйте параметры старого изделия и проверьте плотность посадки.
