Характеристики
| Мощность | 1,5 кВт |
|---|
Где стоит такой нагреватель
Микроволновая печь с грилем
Узел: трубчатый гриль-элемент в верхней части камеры (альтернатива - компактная кварцевая трубка под решёткой, либо гибрид: кварцевая лампа сверху и ТЭН снизу). Какой ТЭН ставят: ТЭНовый гриль (трубка со спиралью внутри, дёшев, но занимает полезный объём камеры и требует частой очистки) или кварцевый (компактнее, быстрее нагревается,… Почему отказывает: нагар от жира на спирали ТЭН-гриля при недостаточно частой очистке, перегорание спирали при долгой работе без остывания между циклами.
Мини-печь настольная
Узел: отдельные открытые ТЭН сверху и снизу камеры, включаются раздельно или вместе по режимам. Какой ТЭН ставят: открытый трубчатый, верхний и нижний разной мощности; общая мощность моделей 1300-1550 Вт. Почему отказывает: открытая спираль повреждается механически при чистке, перегорает при касании продуктами или фольгой.
Что важно знать о нагревателе в печи
ТЭН для ротационной печи указан с мощностью 1,5 кВт, но каталог не уточняет, как он согнут, как закреплён и из какого материала выполнена оболочка. Эти отличия влияют на расположение элемента в нагревательном узле. Поэтому при подборе нельзя считать, что любая деталь той же мощности заменит установленную: нужно сопоставить её геометрию и крепёж с конкретной печью.
Для понимания возможных причин отказа полезны примеры других воздушных нагревателей, но их конструкцию нельзя автоматически приписывать каталожной позиции. В микроволновой печи с грилем трубчатый гриль-элемент стоит в верхней части камеры; альтернативой служит компактная кварцевая трубка под решёткой или гибридная схема с кварцевой лампой сверху и ТЭН снизу. На спирали гриля скапливается жир, если её недостаточно часто очищают, а длительная работа без остывания между циклами может привести к перегоранию. В настольной мини-печи открытые нагреватели расположены сверху и снизу; их включают отдельно или вместе. При чистке такую спираль можно задеть, а контакт с продуктом или фольгой может вызвать повреждение. Это особенности микроволновых печей и мини-печей, а не установленная схема ТЭН для ротационной печи мощностью 1,5 кВт.
- В гриль-элементе микроволновой печи загрязнение жиром связано с недостаточно частой очисткой спирали.
- Долгая работа гриля без остывания между циклами может привести к перегоранию его спирали.
- Открытый элемент настольной мини-печи может быть повреждён при чистке или контакте с продуктом и фольгой.
Как подобрать замену мощностью 1,5 кВт
У каталожного ТЭН подтверждена мощность 1,5 кВт; напряжение, форма и крепление в названии отсутствуют. Сопоставьте параметры старого нагревателя с посадочным местом и электрическими требованиями ротационной печи до установки замены.
- Обесточьте печь и дождитесь остывания снятого узла. Не тяните за трубку или выводы: деформация затруднит сравнение с заменой на 1,5 кВт.
- Сфотографируйте ТЭН целиком, его изгибы, выводы и место крепления. Если на детали сохранилась маркировка, приложите её снимок: она поможет уточнить параметры, которых нет в названии каталожной позиции.
- Для сопоставления с ТЭН мощностью 1,5 кВт укажите развёрнутую длину либо размеры уже согнутого элемента, диаметр трубки и расстояние между осями участков. Эти измерения описывают геометрию, но сами по себе не подтверждают совместимость.
- Передайте данные о крепеже: штуцер с гайкой или фланец, резьбу либо размеры фланца и межосевое расстояние. В названии товара тип крепления не приведён, поэтому его нельзя выбрать только по мощности.
- Сверьте напряжение и мощность, указанные для старого нагревателя и печи. У этой позиции указано 1,5 кВт, однако напряжение нужно подтвердить отдельно.
- Устанавливайте ТЭН только после согласования размеров, формы, крепления и электрических параметров. После монтажа проверьте работу печи по инструкции к оборудованию; если данные расходятся, не компенсируйте несовпадение переделкой крепления.
Что можно изменить в ТЭН по заказу
В каталоге для этого ТЭН для печи указана мощность 1,5 кВт; остальные параметры можно согласовать для требуемого исполнения.
- Мощность и напряжение: в каталоге указано 1,5 кВт → по заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если при тех же размерах меняется мощность, нагрузку на оболочку пересчитываем под рабочую среду.
- Форма, длина, материал оболочки, крепление и выводы: для варианта на 1,5 кВт эти параметры в названии не приведены → по заказу делаем прямой, U-, W-, M- или Г-образный ТЭН, «скрепку», кольцо, спираль или форму по эскизу; подбираем длину и изгибы, чёрную, нержавеющую или жаропрочную сталь для воздуха, штуцер с гайкой либо фланец, контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции.

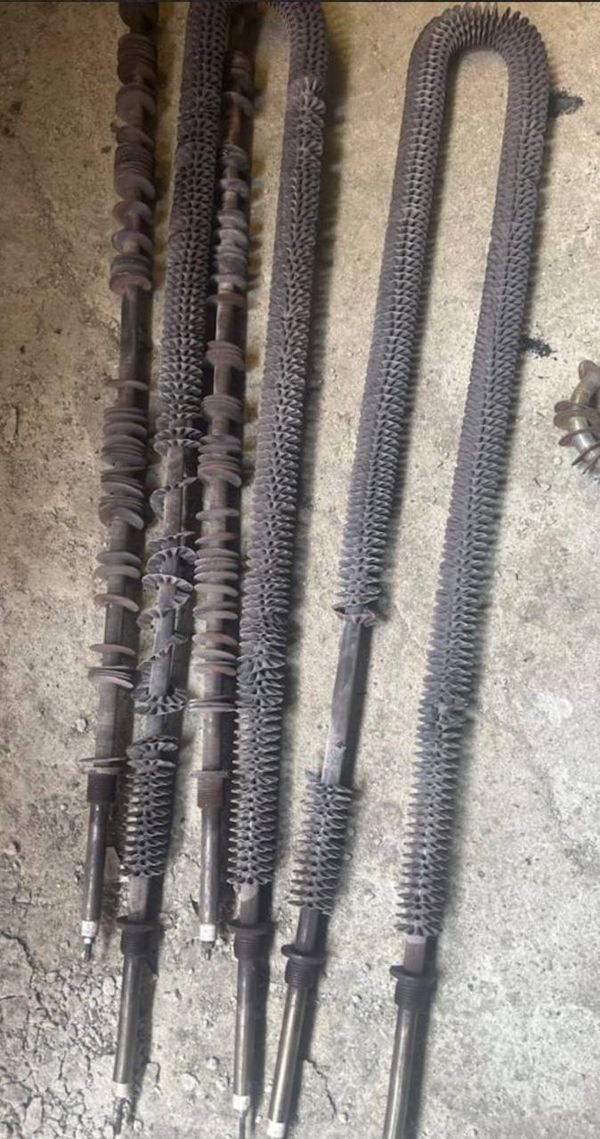

- Дополнительное исполнение: для каталожной позиции мощностью 1,5 кВт в названии не указано оребрение или встроенная автоматика → по заказу добавляем оребрение для воздуха с обдувом, термовыключатель или термостат.
Где применяют подобные воздушные нагреватели
Подобные трубчатые ТЭН применяют в настольных мини-печах, где нагреватели сверху и снизу камеры обеспечивают выпечку и запекание. Элементы могут работать раздельно или совместно, в зависимости от выбранного режима. Каталожный трубчатый электронагреватель мощностью 1,5 кВт не следует считать заменой элемента мини-печи только на основании совпадения типа нагревателя: важны его форма, размеры, крепление и электрические параметры.
В воздушных установках трубчатые нагреватели также используют в сухожаровых шкафах для стерилизации металла, стекла и термостойких материалов, в электроконвекторах для обогрева помещений, в термоусадочных туннелях для обработки плёнки, в камерах полимеризации порошковой краски и сушильных камерах для древесины. В одних узлах воздух неподвижен, в других он обдувает нагреватель или проходит через рабочую камеру. Поэтому для ТЭН мощностью 1,5 кВт важно учитывать среду: для воздуха с обдувом по заказу можно предусмотреть оребрение, а для оболочки выбирают материал с учётом её температуры. Гладкий ТЭН и оребрённое исполнение различаются конструкцией; наличие обдува нужно сообщить при согласовании. Электрический калорифер тоже нагревает воздушный поток, но его устройство и параметры не задают исполнение ТЭН для ротационной печи.
Какие сведения нужны для подбора
Для подбора к ротационной печи укажите модель оборудования и мощность старого ТЭН, приложите фото детали и места установки, маркировку при её наличии, размеры, форму, диаметр трубки, параметры напряжения и данные о креплении. Если нагреватель работает в неподвижном воздухе или с обдувом, уточните это отдельно: для каталожной позиции известна мощность 1,5 кВт, а материал оболочки и исполнение в названии не указаны.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воздуха | чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Вопросы
Можно ли заказать ТЭН мощностью 1,5 кВт с другой резьбой или креплением?
Да. Для каталожной позиции на 1,5 кВт по заказу доступны штуцер с гайкой с метрической или трубной резьбой из перечня исполнений, а также фланец. Тип крепления нужно согласовать отдельно, поскольку в названии он не указан.
Можно ли изменить выводы у ТЭН на 1,5 кВт?
Да. Для исполнения мощностью 1,5 кВт можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
Можно ли заказать другую мощность или напряжение при тех же размерах?
По заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 и 400 В. Для каталожного ТЭН указано 1,5 кВт; при изменении мощности нагрузку на оболочку пересчитывают под среду.
Можно ли подобрать замену мощностью 1,5 кВт без маркировки?
Да, для уточнения исполнения передайте фото, размеры, форму, данные о креплении, модель печи и электрические параметры старого нагревателя. Одного совпадения по мощности 1,5 кВт недостаточно, чтобы определить геометрию и напряжение.
Подойдёт ли ТЭН мощностью 1,5 кВт для другой среды?
Мощность 1,5 кВт сама по себе не определяет пригодность. Для воздуха по заказу выбирают чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой; другую среду нужно указать при согласовании.
Подойдёт ли этот ТЭН к моей модели оборудования?
Совместимость нельзя определить по мощности 1,5 кВт: нужны форма, размеры, крепление и электрические параметры. В справочнике указаны модели мини-печей Centek CT-1536-20, Artel MD-4218L, Starwind SMO2002 и Ginzzu HOT-132, но это не подтверждает возможность установки в них данного ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
