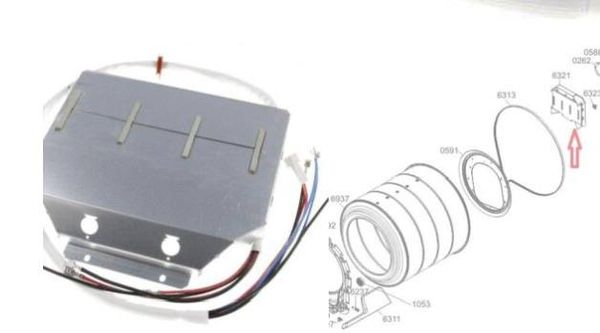

Характеристики
| Оборудование | сушильная машина |
|---|---|
| Марка | ACKO HEATER |
| Обозначение | 3F |
| Маркировка | TD-80 |
| Мощность | 5 кВт |
Сначала проверьте старый нагреватель
Перед измерениями отключите ТЭН от питания и отсоедините его выводы. Мультиметром измеряют сопротивление между выводами, а изоляцию между выводом и металлической оболочкой проверяют прибором для измерения изоляции.
Сопоставьте результаты с паспортными данными старого элемента. По одному названию нового ТЭН нельзя определить ожидаемое сопротивление: рабочее напряжение в нём не указано.
- Запишите маркировку со старого ТЭН.
- Не подавайте питание на элемент с повреждённой оболочкой или выводами.
Какие размеры снять перед изготовлением замены
Для подбора по образцу зафиксируйте развёрнутую длину или длину и форму после гибки, а также диаметр трубки. Отдельно отметьте расположение выводов, крепления и участков, которые должны оставаться холодными.
Трубчатый электронагреватель можно изготовить по чертежу, эскизу, образцу или маркировке старого элемента. Форму и размеры берут из задания, поэтому их нужно измерить, а не выводить из обозначения TD-80.
- Сфотографируйте ТЭН целиком и отдельно крепление с выводами.
- Укажите межосевое расстояние, если элемент фиксируется несколькими точками.
Воздушное исполнение не означает работу в воде
ТЭН для воздуха нельзя считать пригодным для воды только потому, что совпадают длина и форма. При подборе указывают среду: неподвижный воздух, воздух с обдувом, воду или масло.
По ГОСТ 13268-88 буква S обозначает нагрев в неподвижной газовой среде при температуре оболочки до 450°C, а O - в движущейся воздушной среде со скоростью не менее 6 м/с при температуре оболочки до 450°C. Маркировка TD-80 не позволяет утверждать, что в этом изделии обозначена буква O.
- Не переносите воздушный режим на воду или масло без подтверждения исполнения.
- При замене ТЭН для печи также сверяйте среду и маркировку, а не только форму.
3F не подсказывает соединение секций
В названии указано 3F, но сведений о соединении секций звездой или треугольником нет. Не выбирайте схему подключения по одному обозначению: нужны схема оборудования и данные старого элемента.
Подключение и обслуживание выполняет специалист с квалификационной группой по электробезопасности не ниже третьей для электроустановок до 1000В. Эксплуатация без заземления корпуса запрещена.
- Перед монтажом сверьте число выводов и схему на оборудовании.
- Не считайте 3F указанием на конкретную схему соединения.
Обдув меняет условия работы ТЭН
Для воздушного нагревателя важна не только температура, но и движение воздуха. В обозначениях по ГОСТ неподвижная газовая среда и поток воздуха относятся к разным условиям нагрева; нужный режим должен соответствовать оборудованию.
Сушильная машина, ТЭН для тепловой пушки и жарочный шкаф могут работать с разным движением воздуха. Тэн для сушильного шкафа также подбирают с учётом наличия принудительной циркуляции или обдува вентилятором. Нельзя переносить параметры одного исполнения на другое без сверки маркировки и условий обдува. В названии товара нет указания, что это оребрённый ТЭН.
- Сообщите, есть ли принудительная циркуляция или вентилятор.
- Не задавайте допустимую нагрузку по одному факту наличия обдува.
Что приложить к запросу на расчёт
Для подбора замены передайте данные старого нагревателя и оборудования. Если маркировка не читается, приложите фотографии и размеры: по ним можно составить задание на изготовление по образцу.
- Маркировку со старого ТЭН, мощность и напряжение.
- Развёрнутую длину или длину после гибки, форму и диаметр трубки.
- Среду нагрева, наличие обдува и данные о креплении.
- Модель оборудования и фото старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По названию известны ACKO HEATER, 5000W, 3F и TD-80. Для проверки совместимости нужны маркировка старого элемента, размеры, крепление и схема оборудования.
Можно ли изготовить замену по старому образцу без маркировки?
Да, можно передать образец или эскиз. Приложите размеры, фотографии, данные о среде нагрева и креплении.
Можно ли поставить воздушный ТЭН в воду или масло?
Не следует считать его подходящим для другой среды без подтверждения исполнения. При запросе укажите, что нагревается: вода, воздух или масло.
Как проверить старый ТЭН?
На отключённом элементе измерьте мультиметром сопротивление между выводами, а изоляцию между выводом и оболочкой проверьте прибором для измерения изоляции. Сверьте результаты с данными старого элемента.
Что прислать для расчёта?
Маркировку, мощность и напряжение, размеры и форму, сведения о среде, креплении и модели оборудования. Если маркировки нет, приложите фото старого ТЭН.
Что означает буква среды в маркировке воздушного ТЭН?
По ГОСТ 13268-88 S обозначает неподвижную газовую среду, а O - движущуюся воздушную среду со скоростью не менее 6 м/с; для обеих указана температура оболочки до 450°C. TD-80 в названии товара нельзя автоматически трактовать как обозначение O.
