Характеристики

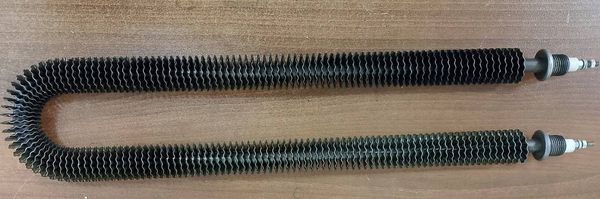

| Форма | U-образная |
|---|---|
| Назначение по названию | Для работы в сушильной камере |
| Размер A | 520 мм |
| Размер O | 35 мм |
| Размер G | 80 мм |
| Мощность | 3 кВт |
Как читать размеры U-образного ТЭН 3 кВт
В названии заданы форма, мощность и три размерных обозначения. При подборе сопоставляют их вместе: совпадение мощности 3 кВт не подтверждает, что нагреватель встанет в узел сушильной камеры. U-образная форма также должна совпадать по направлению изгиба и взаимному положению ветвей.
Размеры A 520 мм, O 35 мм и G 80 мм приведены в том виде, как они указаны в названии товара. Здесь они не расшифровываются как длина ветви, диаметр трубки или расстояние между осями: таких пояснений в данных товара нет. Если для установки важна конкретная точка замера, её следует обозначить на эскизе или фотографии.
Мощность 3 кВт относится к этому ТЭН, а не к суммарной нагрузке калорифера или всей сушильной камеры. Напряжение, материал оболочки и тип крепления в названии не указаны. Поэтому до заказа нужно проверить, что геометрия A, O и G согласуется с узлом, а недостающие параметры соответствуют подключению оборудования.
- Форма: U-образная. Для сопоставления проверьте направление изгиба и расположение обеих ветвей относительно крепёжной части.
- Мощность: 3 кВт. Сверьте это значение с требованием оборудования, не заменяя им проверку размеров.
- Размер A: 520 мм; размер O: 35 мм; размер G: 80 мм. Сохраните обозначения и точки замера такими, как они заданы в чертеже или на старом изделии.
- Совместимость определяется сочетанием формы, всех трёх размеров и крепления. По одной мощности нельзя подтвердить установку.
Какие исполнения можно задать для ТЭН A 520 мм
Для U-образного ТЭН 3 кВт с указанными размерами A 520 мм, O 35 мм и G 80 мм можно согласовать конструктивные отличия. Чтобы изменение не нарушило посадку, в заказе нужно связать желаемое исполнение с геометрией сушильного узла.
- У этого товара указана U-образная форма → по заказу можно выполнить прямую, U-, W-, M-образную, Г-образную форму, «скрепку», кольцо, спираль, оребрённое исполнение или вариант по эскизу. Для изменения U-образного ТЭН укажите требуемые длину, радиус гиба и межосевое расстояние.
- Крепёжная часть для размеров A 520 мм, O 35 мм и G 80 мм в названии не описана → можно предусмотреть штуцер с гайкой или фланец по заданному посадочному месту.
- Выводы этого ТЭН в каталожном названии не обозначены → можно задать контактные стержни с резьбой или провода в термостойкой изоляции; длину холодной зоны укажите отдельно.
- Материал оболочки для ТЭН 3 кВт в названии не приведён → для воздуха можно выбрать чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой.
- Для товара указана мощность 3 кВт → можно заказать другую мощность и напряжение. При тех же размерах потребуется пересчитать удельную нагрузку на оболочку с учётом воздушной среды.
Что следует из вариантов воздушного исполнения
Вариант исполнения, приведённый для этого товара, касается материала оболочки для воздуха: чёрная сталь указана для умеренной температуры оболочки, нержавеющая или жаропрочная сталь - для высокой. Это не выбор по одному только значению 3 кВт. Для U-образного ТЭН с размерами A 520 мм, O 35 мм и G 80 мм материал нужно согласовать по температурному режиму узла.
В данных нет числовых вариантов другой длины стержня, напряжения, мощности на той же длине или размера штуцера. Поэтому нельзя считать, что для этого изделия уже рассчитана замена 3 кВт на другое значение или подготовлено альтернативное крепление. Исходная конфигурация по мощности остаётся 3 кВт, а напряжение и крепёжная часть в названии не заданы.
Если требуется изменить мощность, заказчик задаёт требуемое значение и сохраняемые размеры. При сохранении A 520 мм, O 35 мм и G 80 мм изменение мощности влияет на удельную нагрузку оболочки; её необходимо оценить для воздушной среды и заданного материала. Просто заменить число 3 кВт, не проверяя режим, недостаточно.
Для этого U-образного ТЭН не приведены отдельные варианты расчёта по длине стержня или штуцеру. Изготовление такого изменения начинается с согласования требуемого исполнения и фактической геометрии: какие размеры оставить без изменений, где находится крепление и какое подключение предусмотрено в сушильной камере.
Как ТЭН работает в сушильном узле
В сушильном барабане для белья трубчатый электронагреватель входит в состав электрокалорифера на входе воздуха; в сушильной камере для древесины калорифер нагревает приточный воздух. В справочных примерах названы Вязьма ВС-20 серии «Вега», а также малые конвективные камеры для пиломатериалов; для сравнения указан газовый Fagor SR-28 M E. В лабораторных шкафах SNOL 67/350 и ШС-80-01 СПУ встречаются разные конструкции нагревателей. Эти примеры описывают оборудование, но не подтверждают совместимость с данным U-образным ТЭН 3 кВт, A 520 мм, O 35 мм, G 80 мм: для замены сверяют размеры, форму и крепление. В сушильном барабане отказ может быть связан с ворсом и пухом, забивающими оребрение и ухудшающими теплоотдачу, либо со скачками напряжения; в камере для древесины возможны воздействие влажности и смоляных испарений, а также перегрев при остановке вентиляции.
Почему этот воздушный ТЭН нельзя считать водяным
Название товара указывает на работу в сушильной камере, а варианты оболочки описаны для воздуха. Для U-образного ТЭН 3 кВт с размерами A 520 мм, O 35 мм и G 80 мм водяное исполнение не заявлено, поэтому использовать совпадение размеров как подтверждение пригодности для воды нельзя.
- Среда, указанная для товара, - сушильная камера; применение в воде в карточке не подтверждено.
- Материал оболочки воздушного исполнения выбирают по температуре оболочки, а не только по мощности 3 кВт.
- Параметры водяного режима для размеров A 520 мм, O 35 мм и G 80 мм не приведены.
- Перед сменой среды нужно согласовать отдельное исполнение, а не переносить автоматически параметры воздушного нагревателя.
- Формулировка «тэн для печи» сама по себе не определяет среду и не подтверждает, что этот товар предназначен для печи.
Что проверить перед заказом U-образного ТЭН
Чтобы согласовать изготовление исполнения, близкого к товару мощностью 3 кВт, подготовьте данные, которые подтвердят размеры A 520 мм, O 35 мм и G 80 мм и уточнят неуказанные в названии параметры.
- Сверьте обозначения A, O и G с чертежом или старым нагревателем. Покажите точки, между которыми измерены 520 мм, 35 мм и 80 мм.
- Укажите требуемую геометрию U-образного элемента: длину, положение изгиба и расстояние между ветвями. Если форма должна отличаться от каталожной, приложите эскиз.
- Подтвердите мощность 3 кВт либо укажите требуемое значение, а также сообщите напряжение: в названии товара оно отсутствует.
- Опишите воздушные условия работы и выбранное крепление. Для штуцера или фланца обозначьте посадочные размеры, необходимые для установки.
- Приложите маркировку, фото старого изделия или модель оборудования. Запрос «тэн для сушильного шкафа» не заменяет проверки геометрии: сопоставьте именно U-образную форму и размеры A 520 мм, O 35 мм, G 80 мм.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать такой же ТЭН с другой резьбой штуцера или другим креплением?
Крепление в названии U-образного ТЭН мощностью 3 кВт с размерами A 520 мм, O 35 мм и G 80 мм не задано. По заказу можно согласовать штуцер с гайкой или фланец по посадочному месту.
Можно ли изменить выводы или длину контактного стержня?
Да, для ТЭН 3 кВт с формой U можно задать контактные стержни с резьбой либо выводы проводом в термостойкой изоляции. Длину контактной зоны указывают отдельно, сохраняя нужную геометрию A 520 мм, O 35 мм и G 80 мм.
Можно ли задать другую мощность или напряжение при тех же размерах?
В каталоге указана мощность 3 кВт, напряжение не приведено. Для U-образного ТЭН с размерами A 520 мм, O 35 мм и G 80 мм другое значение мощности согласуют с учётом воздушной среды и нагрузки на оболочку.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Можно передать старое изделие или фото, но для этого товара нужно проверить форму U и размеры A 520 мм, O 35 мм и G 80 мм. Также укажите мощность, напряжение и крепление, поскольку часть этих параметров в названии не указана.
Можно ли поставить этот ТЭН в другую среду?
ТЭН 3 кВт с размерами A 520 мм, O 35 мм и G 80 мм назван изделием для сушильной камеры; варианты оболочки в исходных данных относятся к воздушному нагреву. Применение в воде или другой среде нужно согласовывать отдельно.
Подойдёт ли ТЭН к Вязьма ВС-20 или шкафу SNOL 67/350?
Названия Вязьма ВС-20 и SNOL 67/350 приведены как примеры оборудования, но совместимость с U-образным ТЭН 3 кВт не подтверждена. Для проверки сопоставьте с установленным изделием форму и размеры A 520 мм, O 35 мм, G 80 мм, а также крепление.
