Характеристики
| Оборудование | Тепловая пушка |
|---|---|
| Форма | Изогнутый |
| Мощность | 0,4 кВт |
| Напряжение | 220 В |
Расчёт по мощности и напряжению
| Расчётный ток | 1,8 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 121 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

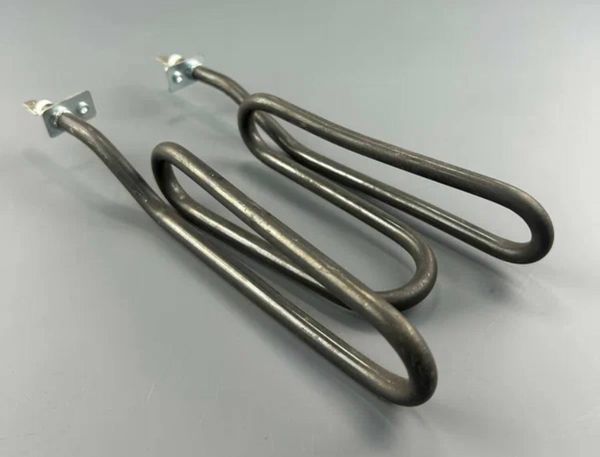

Что говорят параметры изогнутого ТЭН 400W 220V
В названии указаны оборудование, мощность, напряжение и форма. Для выбора замены этого достаточно, чтобы определить базовое электрическое исполнение, но недостаточно для восстановления контура изгиба: длина, диаметр трубки и крепление не заданы. Их нужно учитывать отдельно, чтобы изогнутый ТЭН поместился в корпус тепловой пушки и работал в потоке воздуха.
- «Для тепловой пушки» указывает на воздушное применение. В таком оборудовании трубчатый электронагреватель расположен внутри корпуса перед вентилятором, поэтому исполнение связано с принудительным обдувом. Применение в неподвижном воздухе или жидкости из названия не следует.
- Для указанного сочетания 400W и 220V расчёт даёт ток 1,8 А и сопротивление в рабочем режиме 121 Ом. Эти значения относятся к электрическому исполнению этого ТЭН и помогают сверить его параметры, но не определяют контур изгиба.
- «Изогнутый» обозначает наличие изгиба, а не его профиль. При повторении важно сохранить контур и взаимное положение прямых участков, изгибов и выводов. Внешнего сходства недостаточно, если нагреватель не совпадает с посадочным местом.
- В названии не указаны материал оболочки, способ крепления, размеры трубки и исполнение выводов. Их нельзя вывести из значений 400W и 220V: для заказа эти данные сверяют отдельно с узлом тепловой пушки.
Как изменить исполнение изогнутого ТЭН
Исходная позиция - изогнутый ТЭН для тепловой пушки, 400W, 220V; по заказу меняем отдельные параметры под конструкцию оборудования.
- Сейчас задан только факт изгиба, без размеров контура → по заказу повторяем форму по эскизу, образцу или маркировке старого нагревателя. Возможны прямое исполнение, U, M, W, спираль, скрепка и другие формы из перечня.
- Сейчас способ крепления не указан → для установки изогнутого ТЭН можем предусмотреть штуцер с гайкой или фланец. Конкретное крепление выбирают по узлу, а не по электрическим параметрам 400W и 220V.
- Сейчас материал оболочки в названии отсутствует → для воздушного исполнения по заказу подбираем чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой.
- Сейчас указаны 400W и 220V → по заказу меняем мощность или напряжение. Если сохраняются размеры изогнутой детали, нагрузку на оболочку пересчитываем под рабочую среду.
- Сейчас исполнение выводов не задано → для ТЭН 400W 220V можно заказать контактный стержень с резьбой и гайками или вывод проводом в термостойкой изоляции. По заказу также добавляем встроенный термовыключатель или термостат; оребрение доступно для воздуха с обдувом.
Расчётные варианты для ТЭН 400W 220V
Исходный изогнутый воздушный ТЭН имеет параметры 400W и 220V. Расчётные значения для этого сочетания - ток 1,8 А и сопротивление в рабочем режиме 121 Ом. Они подходят для сверки электрического исполнения, но геометрию изгиба не описывают: длину и форму нужно согласовать отдельно.
Если для этого ТЭН требуется 0,6 кВт на 220 В, расчётный ток составит 2,7 А. При неизменной длине относительная нагрузка на оболочку будет в 1,5 раза выше, чем у исполнения 400W. Поэтому длину изогнутого элемента проверяем с учётом воздушного режима тепловой пушки: одного совпадения по контуру недостаточно.
Для исполнения 0,4 кВт на 24 В расчётный ток составляет 16,7 А, сопротивление спирали - 1,4 Ом. При 0,4 кВт на 380 В ток составит 1,1 А, а сопротивление спирали - 361 Ом. В обоих вариантах размеры изогнутой детали остаются прежними, а спираль пересчитывается под новое напряжение. Это отдельные варианты, а не замена исходного исполнения 400W на 220V без изменений.
При мощности 0,2 кВт на 220 В расчётный ток составит 0,9 А. Для той же длины нагрузка на оболочку будет в 0,5 раза от исходной для ТЭН 400W. Длину проверяем под воздушную среду и обдув: изменение мощности не отменяет требований к расположению изгиба в корпусе. Заказчику важно зафиксировать, какие параметры остаются прежними, а какие нужно пересчитать. Для выбора также можно задать «ТЭН для печи», но область применения и условия работы нужно указать отдельно: это название само по себе не подтверждает взаимозаменяемость с изогнутым ТЭН для тепловой пушки.
Место изогнутого ТЭН в тепловой пушке
В электрической тепловой пушке ТЭН находится в цилиндрическом корпусе перед осевым вентилятором, а рабочая среда - воздух с принудительным обдувом. В справочнике среди примеров оборудования указаны Ballu BHP-M и BHP-P, серия Master B (EPB), Ресанта ТЭП, Hintek и Diold. Это примеры моделей и серий, а не подтверждение совместимости с изогнутым ТЭН 400W 220V: совпадение проверяют по маркировке и геометрии старого нагревателя. Среди причин отказа указаны работа без обдува при неисправном или заблокированном вентиляторе, повторные перегревы после срабатывания термозащиты и пыль на ТЭНе в строительных условиях. При подборе важно проверить, что изгиб элемента 400W не мешает потоку воздуха и соответствует размещению нагревателя в корпусе.
Почему воздушный ТЭН нельзя ставить в воду
Название связывает этот изогнутый ТЭН 400W 220V с тепловой пушкой и воздушным обдувом. Для установки в воду одного совпадения по мощности, напряжению или форме недостаточно: применение в другой среде нужно отдельно согласовать.
- Мощность 400W и напряжение 220V не подтверждают пригодность оболочки для контакта с водой.
- Для воздушного исполнения материал оболочки подбирают с учётом температуры оболочки; это не означает, что тот же вариант подходит для жидкости.
- Изгиб нужно соотнести с расположением нагревателя в конкретном узле и условиями теплоотвода.
- Крепление этого ТЭН в названии не указано, поэтому его нельзя считать подходящим к водяному узлу без проверки.
- При запросе на другое применение укажите среду отдельно. Нельзя считать изогнутый ТЭН для тепловой пушки универсальным нагревателем.
Какие данные нужны для повтора изгиба
Для изготовления изогнутого ТЭН тепловой пушки с электрическими параметрами 400W и 220V укажите геометрию и отличия от исходного исполнения.
- Передайте маркировку старого нагревателя, если она сохранилась у вывода или на штуцере; отдельно подтвердите, что нужны параметры 400W и 220V.
- Зафиксируйте длину в разогнутом виде или габариты после гибки и диаметр трубки. Для контура отметьте радиус изгиба и межосевое расстояние, если они заданы в оборудовании.
- Покажите место установки и укажите требуемый вариант крепления: штуцер с резьбой, гайка или фланец. Размеры узла нужны, чтобы изогнутый элемент встал на своё место.
- Отметьте, какие выводы нужны и где они должны находиться относительно прямых участков нагревателя; приложите фото ТЭН или узла.
- Назовите модель тепловой пушки и подтвердите работу в воздухе с обдувом. Если меняются мощность или напряжение относительно 400W и 220V, укажите новые значения.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать изогнутый ТЭН 400W 220V с другим креплением?
Да, по заказу можно предусмотреть штуцер с гайкой или фланец для установки изогнутого ТЭН. Для выбора нужны размеры узла тепловой пушки.
Можно ли изменить выводы у ТЭН 400W 220V?
Да. Для исполнения 400W 220V можно выбрать контактный стержень с резьбой и гайками или вывод проводом в термостойкой изоляции.
Можно ли изменить мощность или напряжение, сохранив форму?
Можно рассмотреть, например, 0,4 кВт на 24 В или 0,4 кВт на 380 В при прежних размерах. Спираль пересчитываем; для другой мощности проверяем нагрузку на оболочку и длину под воздушный режим.
Можно ли повторить форму ТЭН 400W 220V без маркировки?
Да, можно передать старый образец или эскиз. Для изогнутого ТЭН потребуются длина, диаметр трубки, контур, крепление и положение выводов.
Можно ли установить изогнутый ТЭН 400W 220V в воду?
В названии указана тепловая пушка, поэтому применение этого исполнения в воде не подтверждено. Для другой среды нужно отдельно согласовать конструкцию.
Подойдёт ли ТЭН 400W 220V к моей тепловой пушке?
В справочнике есть примеры Ballu BHP-M, BHP-P, Ресанта ТЭП, Hintek и Diold, но это не подтверждает совместимость именно с ними. Сверьте маркировку и форму старого нагревателя с изогнутым ТЭН 400W 220V.
