ТЭН для электронагревательной печи ПЭТ-4-1,5/220, 1,5 кВт

Характеристики

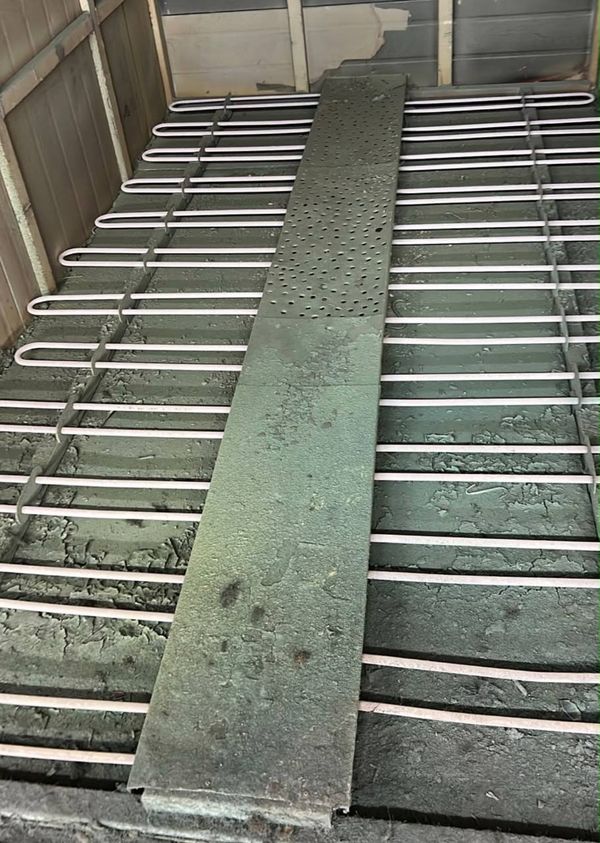

Где стоит такой нагреватель

ПЭТ-4: почему воздушный ТЭН нельзя переносить в воду

Маркировка ПЭТ-4-1,5/220 определяет назначение для электронагревательной печи, мощность 1,5 кВт и напряжение 220 В. Она не сообщает, рассчитана ли оболочка на погружение. Поэтому для замены недостаточно совпадения электрических значений: сначала нужно установить, в какой среде работает штатный нагреватель и какое исполнение требуется печи.

Материал оболочки ТЭН ПЭТ-4 в названии не приведён. Если элемент нужен именно для воздушного узла, при заказе можно задать чёрную сталь для умеренной температуры оболочки либо нержавеющую или жаропрочную сталь для высокой. Это варианты изготовления по заданию, а не подтверждённые характеристики уже установленного ТЭН. Водяное исполнение также нельзя выводить из обозначения 1,5 кВт и 220 В.

• Для печи ПЭТ-4 ориентир по электрическим параметрам - маркировка 1,5 кВт, 220 В. Форма и способ установки в названии отсутствуют, поэтому при замене их нужно сверять отдельно.
• В микроволновых печах с грилем нагреватель может находиться в верхней части камеры. Например, LG MB63W35GIB описана как модель с кварцевым грилем, а Samsung MG23F301TAW - как микроволновая печь с грилем. Это примеры устройств другого типа, а не указание на установку в них ТЭН ПЭТ-4.
• В мини-печах встречаются открытые элементы сверху и снизу камеры. Centek CT-1536-20 и Artel MD-4218L приведены как примеры моделей с верхним и нижним режимами; они не подтверждают совместимость с нагревателем мощностью 1,5 кВт и напряжением 220 В из этой карточки.

Как заменить нагреватель в печи ПЭТ-4

Для замены ПЭТ-4-1,5/220 сначала сопоставьте электрические данные и конструкцию снятого элемента. В названии подтверждены 1,5 кВт и 220 В, но не размеры и не тип крепления.

1. Отключите печь от электропитания и дождитесь остывания нагревательного узла.
2. Снимите старый элемент, сохраняя его выводы и крепёжные детали для проверки конструкции.
3. Сверьте маркировку: в каталоге для ПЭТ-4 указаны 1,5 кВт и 220 В. Проверьте также форму, габариты, точки крепления и расположение выводов.
4. При подборе сообщите, что требуется ТЭН для ПЭТ-4 с параметрами 1,5 кВт и 220 В; недостающие размеры передайте отдельно по старому элементу или эскизу.
5. Установите согласованное исполнение на штатное место, закрепите его и восстановите электрическое подключение.
6. После сборки проверьте работу печи в предусмотренном режиме. Не испытывайте воздушный элемент в воде, если его пригодность для такой среды не подтверждена.

Как изменить исполнение ТЭН на 1,5 кВт, 220 В

Для ПЭТ-4 исходные значения - 1,5 кВт и 220 В. Остальные параметры можно задать при заказе, если они нужны для конкретного узла печи.

• Мощность и напряжение: сейчас 1,5 кВт и 220 В → для замены с другими электрическими параметрами можно задать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В; если размеры остаются прежними, удельную нагрузку оболочки пересчитывают с учётом среды.
• Крепление: для ПЭТ-4-1,5/220 оно не обозначено → по заказу можно выбрать штуцер с гайкой, фланец, метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубную резьбу G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2.
• Выводы: каталожное название не описывает их конструкцию → для ТЭН ПЭТ-4 можно заказать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
• Оболочка: материал в обозначении ПЭТ-4-1,5/220 отсутствует → для воздушного исполнения можно задать чёрную сталь при умеренной температуре оболочки либо нержавеющую или жаропрочную сталь при высокой.
• Форма и длина: в названии не заданы → для печи можно согласовать прямую форму, U, W, M, Г-образное исполнение, «скрепку», кольцо, спираль или форму по эскизу; длину, радиус гиба и межосевое расстояние задают отдельно.
• Дополнения: для штатного ТЭН ПЭТ-4 они не указаны → по заказу можно предусмотреть встроенный термовыключатель или термостат; для воздуха с обдувом доступно оребрение.

В каких устройствах работают подобные воздушные ТЭН

Подобные трубчатые электронагреватели применяют в оборудовании, где нужно нагревать воздух. В микроволновой печи с грилем они участвуют в получении корочки, в мини-печи служат для запекания продуктов в небольшой камере. Эти примеры объясняют назначение воздушных нагревателей, но не добавляют к маркировке ПЭТ-4-1,5/220 сведений о форме или установочных размерах.

Подобные ТЭН используют также в электроконвекторах для конвективного обогрева, обогревателях кабин крана, экскаватора и бульдозера, аэрогрилях с интенсивной циркуляцией горячего воздуха и канальных электронагревателях приточной вентиляции. В калорифере электрическом с принудительным потоком важно исполнение для обдува; оребрённый ТЭН используют как вариант для передачи тепла движущемуся воздуху. Для товара ПЭТ-4 наличие оребрения и требование к обдуву не указаны.

Какие данные нужны для ТЭН ПЭТ-4

Сообщите обозначение печи и электрические параметры старого элемента. Для этой карточки это ПЭТ-4-1,5/220, мощность 1,5 кВт, напряжение 220 В. Если маркировка снятого ТЭН не сохранилась, приложите фото и укажите форму, размеры, диаметр трубки, расположение выводов и конструкцию крепления.

Отдельно обозначьте рабочую среду: воздух без обдува, воздух с обдувом, вода или масло. Для ТЭН ПЭТ-4 эти сведения нельзя восстановить по мощности и напряжению. Если нужен воздушный вариант, укажите наличие потока воздуха; если требуется водяное применение, его нужно согласовать как отдельное исполнение.

При необходимости изменить крепление, форму, выводы, мощность или напряжение перечислите требуемые параметры. Так можно обсуждать конкретную замену нагревателя для печи ПЭТ-4, не приписывая каталожной модели размеры и свойства, которых в её названии нет.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
