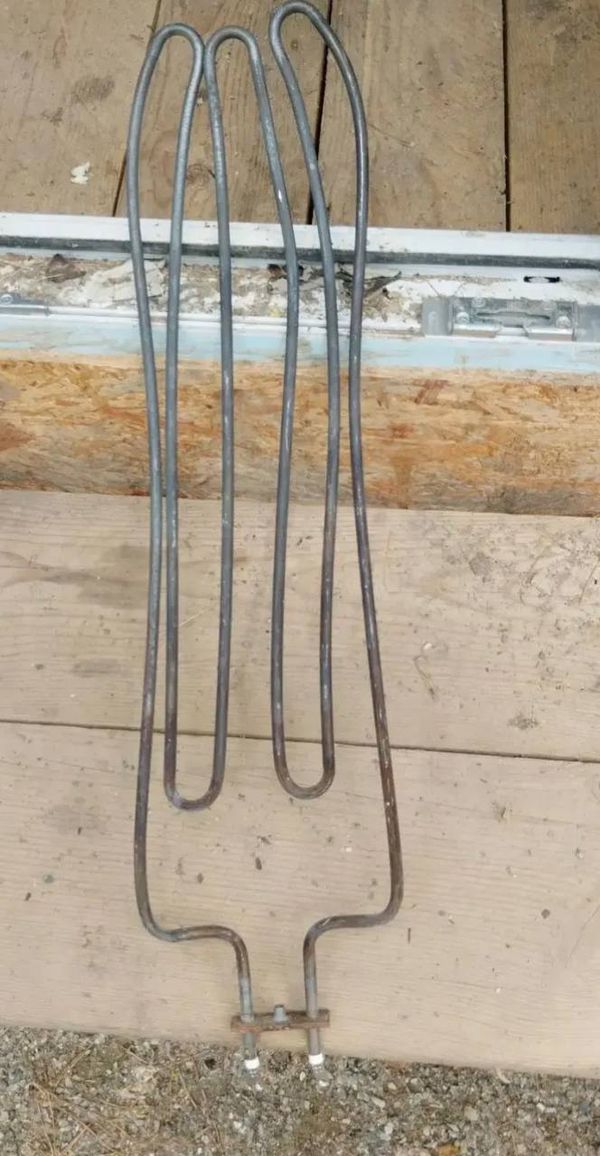

ТЭНы для печи в баню, диаметр широкого 7-8 мм

Характеристики

Где стоит такой нагреватель

Почему исполнение для воздуха нельзя выбирать для воды

У этого ТЭНа для печи в баню указан диаметр широкого участка 7-8 мм. Он не обозначает среду нагрева и не подтверждает, что трубчатый электронагреватель рассчитан на контакт с водой. При подборе смотрят на маркировку старого элемента: в ГОСТ 13268-88 буква S обозначает нагрев в неподвижной газовой среде, O - в движущемся воздухе со скоростью не менее 6 м/с, а код Х в приведённом в стандарте примере относится к воде или слабым растворам щелочей и кислот. В названии этого товара код среды не приведён.

Общие сведения о подвиде не следует принимать за характеристики именно этого ТЭНа. У производителей встречаются гладкие и оребрённые воздушные исполнения, а диаметр оболочки зависит от конкретного нагревателя. Здесь известен только диаметр широкого участка 7-8 мм. Он не задаёт форму, мощность, напряжение, материал оболочки или пригодность к воде. Поэтому воздушный ТЭН нельзя подбирать в водяной узел лишь по внешнему сходству с элементом для печи в баню.

Для электрокаменки в бане в сведениях о подвиде приводится ограничение: температура поверхности ТЭН не должна превышать 450°C. В ГОСТ 13268-88 это значение также служит границей между обозначениями S/O и T/K. Но ни предел температуры, ни конкретное исполнение данного товара из названия не следуют. Для замены нужно сопоставить маркировку, рабочую среду и конструкцию старого элемента, а диаметр широкого участка 7-8 мм использовать только как один из параметров подбора.

• В микроволновой печи с грилем нагреватель размещён в верхней части камеры. Нагар от жира на ТЭН-гриле может привести к отказу при недостаточно частой очистке, а длительная работа без остывания между циклами - к перегоранию спирали.
• В настольной мини-печи открытые ТЭН находятся сверху и снизу камеры и могут включаться раздельно или вместе. Спираль повреждается при чистке, а также может перегореть при касании продуктами или фольгой.
• Для ТЭНа с широким диаметром 7-8 мм эти примеры описывают оборудование с нагревом воздуха, но не подтверждают, что рассматриваемый товар предназначен для такого узла или для контакта с водой.
• В общих обозначениях стандарта рабочая среда указывается отдельно от геометрического размера: по диаметру 7-8 мм нельзя установить, является ли изделие исполнением для воздуха или воды.

Замена: сначала определите среду и размеры

У этого ТЭНа для печи в баню известен диаметр широкого участка 7-8 мм, но не указаны мощность, напряжение, форма, длина и крепление. Перед заменой сопоставьте эти данные со старым элементом и уточните, работал ли он в воздухе или другой среде.

1. Отключите печь от электропитания и снимите старый ТЭН с учётом инструкции к оборудованию. Не выбирайте замену только по тому, что широкий участок старого элемента похож на диаметр 7-8 мм.
2. В названии этого ТЭНа для печи в баню нет кода рабочей среды. Поэтому перед заменой сопоставьте маркировку старого элемента с диаметром широкого участка 7-8 мм и условиями работы печи.
3. Сопоставьте размеры: диаметр широкого участка, развёрнутую длину или длину и форму после гибки, а также расположение крепления. Для данного ТЭНа каталожное название подтверждает только размер 7-8 мм у широкого участка.
4. Уточните тип рабочей среды и параметры печи. Обозначение для воздуха нельзя автоматически считать исполнением для воды; совпадение формы или диаметра не заменяет проверки назначения.
5. Закажите элемент с характеристиками, которые соответствуют узлу печи и маркировке старого ТЭН. Если маркировки нет, для подбора подготовьте модель оборудования, фотографии и измерения.
6. После установки проверьте работу печи в штатном режиме. Если среда или параметры нового элемента отличаются от прежнего исполнения, сначала согласуйте подбор, а не проверяйте совместимость пробным включением.

Как согласовать исполнение ТЭНа с диаметром 7-8 мм

Для товара с назначением «для печи в баню» и широким диаметром 7-8 мм остальные параметры в названии не указаны. При заказе можно задать конструкцию по данным старого элемента или эскизу, отдельно согласовав среду нагрева.

• У ТЭНа с широким участком 7-8 мм форма в названии не задана. Её можно согласовать по геометрии узла: прямое, U-, W-, M- или Г-образное исполнение, скрепка, кольцо, спираль, оребрённый вариант либо форма по эскизу.
• Для ТЭНа с широким диаметром 7-8 мм крепёжный узел можно задать как штуцер с гайкой или фланец. При выборе штуцера согласуют метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 либо трубную G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
• У ТЭНа для печи в баню диаметром широкого участка 7-8 мм тип выводов и материал оболочки в названии не заданы. Для этого исполнения можно согласовать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции; если нагреватель предназначен для воздуха, оболочку выбирают из чёрной, нержавеющей или жаропрочной стали с учётом температуры оболочки.
• Мощность и напряжение ТЭНа для печи в баню с широким участком 7-8 мм в названии не приведены. При заказе можно задать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В; при сохранении размеров удельную нагрузку на оболочку пересчитывают под среду.
• Для ТЭНа диаметром 7-8 мм по заказу также можно предусмотреть встроенный термовыключатель или термостат. Если нагреватель предназначен для воздуха с обдувом, доступно оребрение.

Где применяют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в канальных электронагревателях для приточной вентиляции: они нагревают поток воздуха в системах зданий и цехов. В сушильных барабанах промышленных прачечных горячий воздух проходит через вращающийся барабан, а в сушильных камерах для древесины используется нагретый воздух при контроле температуры и влажности. В таких узлах режим движения воздуха отличается от режима печи в баню, для которой в названии этого товара указан широкий диаметр 7-8 мм.

Такие нагреватели также используют в паровоздушных и пароформалиновых дезинфекционных камерах, где обрабатывают вещи увлажнённым горячим воздухом или смесью пара с формалином. В промышленных осушителях воздуха нагрев применяют для оттайки инея на испарителе, а в настенных электроконвекторах тепло передаётся при естественной конвекции. ТЭН для вентиляции и нагрев приточного воздуха требуют учёта потока и конструкции узла; назначение товара для печи в баню и размер 7-8 мм сами по себе не определяют его пригодность для этих процессов. Для сравнения исполнений важны среда, маркировка и параметры старого элемента.

Что сообщить для подбора

Для подбора ТЭНа для печи в баню укажите, что в названии товара задан диаметр широкого участка 7-8 мм, и приложите информацию о старом элементе. Этот размер не раскрывает рабочую среду, поэтому особенно важно сообщить, где установлен нагреватель и в чём он работает.

Если обозначение на старом ТЭН отсутствует или не читается, приложите фото самого элемента и места его установки. По модели оборудования и размерам можно уточнить, каких данных не хватает для согласования исполнения.

• Модель печи или другого оборудования и фотографии старого ТЭН, включая маркировку у вывода или на штуцере.
• Диаметр трубки, развёрнутая длина либо длина и форма после гибки, тип крепления и межосевое расстояние.
• Мощность, напряжение и среда работы: воздух неподвижный или с обдувом, вода либо масло.

Варианты исполнения: расчёт для этого ТЭН
