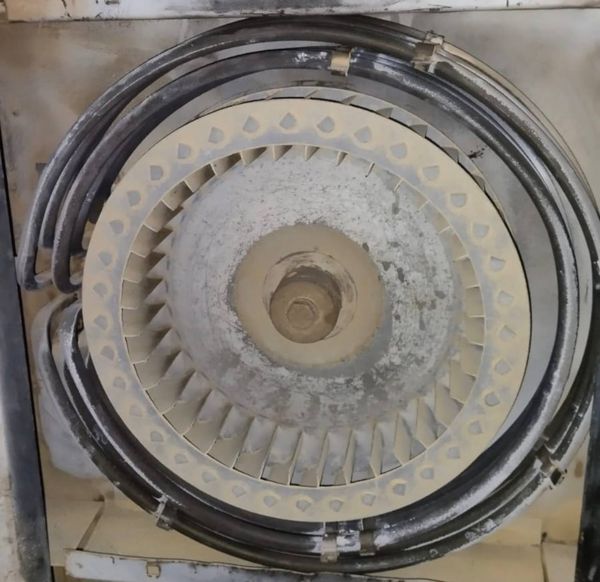

ТЭН к печи, круглый нагревательный элемент, 12800 Вт, 6 элементов, 380 В

Характеристики

Где стоит такой нагреватель

Шесть круглых элементов в печи: где стоят и почему отказывают

В этом ТЭНе задано круглое исполнение из 6 элементов, суммарная мощность 12800 Вт и напряжение 380 В. Эти параметры позволяют сверить электрическую часть, но не описывают размещение нагревателя в печи: размеры, точки крепления и положение выводов в названии отсутствуют.

В микроволновой печи с грилем трубчатый гриль-элемент может располагаться в верхней части камеры. Для такого узла среди причин отказа указаны нагар от жира на спирали и перегорание при длительной работе без остывания между циклами. В мини-печи открытые нагреватели располагаются сверху и снизу камеры; там возможны механическое повреждение при чистке и перегорание при соприкосновении с продуктами или фольгой.

• У круглого ТЭНа на 380 В шесть элементов образуют узел с заданной суммарной мощностью 12800 Вт. Перед заменой важно сопоставить контур и расположение элементов с прежним нагревателем: только число элементов и общая мощность не задают геометрию.
• В справочнике среди микроволновых печей с грилем приведены LG MB63W35GIB и Samsung MG23F301TAW, среди настольных мини-печей - Centek CT-1536-20 и Artel MD-4218L. Это примеры оборудования с описанными типами нагревательных узлов, а не подтверждение, что данный ТЭН подходит к этим моделям.
• При подборе воздушного ТЭНа учитывают условия работы оболочки и расположение нагревательных элементов. Для данного изделия материал оболочки и среда в каталожном названии не указаны, поэтому их нельзя определять по круглой форме или суммарной мощности.

Как заменить круглый ТЭН и сверить узел

На замену предлагается круглый элемент с 6 частями, суммарной мощностью 12800 Вт и напряжением 380 В. До установки сравните с прежним узлом электрические параметры и конструкцию, особенно если нагреватель входит в печь как единая сборка.

1. Отключите оборудование от питания и дождитесь остывания нагревательного узла. До снятия сфотографируйте положение старого ТЭНа и его подключений, чтобы сохранить исходную ориентацию при сравнении.
2. Снимайте нагреватель с учётом устройства конкретной печи, не деформируя трубки и крепёжные части. Для круглого шестисекционного узла важно сохранить форму, по которой будут сверять новый элемент.
3. Сопоставьте маркировку старого ТЭНа с данными нового: 12800 Вт суммарно, 6 круглых элементов, 380 В. Дополнительно сравните габариты, конфигурацию крепления, расположение выводов и общий контур.
4. Проверьте, совпадает ли положение каждого элемента с посадочным местом в оборудовании. Название товара не содержит длину, диаметр трубки и размеры крепления, поэтому эти параметры нельзя считать совпадающими без проверки.
5. Установите подобранный ТЭН в соответствии с конструкцией оборудования. Перед подключением убедитесь, что круглый контур и элементы не смещены относительно посадочного места и не соприкасаются с соседними частями печи.
6. После монтажа выполните проверку по документации оборудования. Если старый нагреватель имеет другую мощность или напряжение, не заменяйте его только на основании сходной формы: электрическое исполнение нужно согласовать отдельно.

Что можно изменить в круглом ТЭНе по заказу

В исходном исполнении указаны 6 круглых элементов, 12800 Вт суммарно и 380 В. Остальные параметры можно согласовать для узла печи, исходя из размеров и условий работы.

• Мощность и напряжение: сейчас 12800 Вт на 380 В → по заказу можем сделать другое электрическое исполнение. Для варианта 4,2 кВт на 380 В ток составляет 11,1 А; при изменении мощности меняется нагрузка на оболочку, поэтому длину проверяем под среду. Для варианта 1,4 кВт на 380 В ток составляет 3,7 А; изменение нагрузки на оболочку также учитываем при проверке длины.
• Другое питание при сохранении размеров: для варианта 2,8 кВт на 220 В расчётный ток составляет 12,7 А, сопротивление спирали - 17,3 Ом. Для такого сочетания спираль пересчитываем, размеры остаются.
• Крепление: в названии круглого нагревателя тип крепежа не задан → можно согласовать штуцер с гайкой или фланец. Для штуцера выбирают резьбу из предусмотренных вариантов: метрическая М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 либо трубная G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
• Выводы: в названии не указаны их конструкция и размер → по заказу для шестисекционного ТЭНа доступны контактные стержни с резьбой М4, М5 или М6 и гайками, а также выводы проводом в термостойкой изоляции. Длину холодной зоны согласовывают для конкретного исполнения.
• Материал оболочки, форма и дополнительные элементы: для этого ТЭНа они в названии не заданы → для воздуха можно выбрать чёрную сталь при умеренной температуре оболочки либо нержавеющую или жаропрочную сталь при высокой. По заказу доступны варианты формы по эскизу, встроенный термовыключатель или термостат; для воздуха с обдувом возможно оребрение.

Где применяют похожие трубчатые ТЭН

Подобные трубчатые ТЭН применяют в духовом шкафу для выпечки, запекания и гриля, а также в аэрогриле, где продукты готовят горячим воздухом с принудительной циркуляцией. Их используют в бытовых и фермерских инкубаторах для поддержания температуры, в лабораторных сушильных шкафах для обработки образцов и определения влажности.

Похожий воздушный нагреватель ставят в воздушные стерилизаторы и сухожаровые шкафы, где горячий воздух используют для стерилизации металлических, стеклянных и других термостойких предметов. В таких задачах важны режим работы и способ циркуляции воздуха. ТЭН для духовки или сушильная камера могут использовать нагреватели похожего типа, но конструкция узла и параметры замены различаются.

Какие данные нужны для подбора круглой замены

Для подбора пришлите модель печи или другого оборудования, фотографию шильдика и снимок установленного нагревателя. Если маркировка сохранилась, укажите её: она может быть выбита у вывода или на штуцере. Для круглого ТЭНа с 6 элементами это помогает сопоставить исходный узел с параметрами 12800 Вт и 380 В.

Добавьте развёрнутую длину либо длину и форму после гибки, диаметр трубки, мощность и напряжение старого элемента. Отдельно опишите среду: неподвижный воздух или воздух с обдувом; приложите фото крепления и сообщите тип штуцера, резьбу либо наличие фланца.

Если маркировки нет, отправьте фотографии посадочного места и доступные размеры. По ним можно уточнить исполнение круглого нагревателя, но число элементов, суммарную мощность и напряжение следует сверить отдельно.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
