Характеристики
| Обозначение | ХН140.200.900.230 |
|---|---|
| Фрагмент обозначения | ХН |
| Фрагмент обозначения | 140 |
| Фрагмент обозначения | 200 |
| Фрагмент обозначения | 900 |
| Фрагмент обозначения | 230 |
Где применяется и в каком оборудовании
Хомутовый нагреватель, или хомутовый тэн, используют на материальном цилиндре термопластавтомата, в узле пластикации и на цилиндре экструдера. Для поиска такого изделия также используют формулировку «нагреватель для тпа».
Хомуты применяют для обогрева трубопровода и фланцевых соединений. Для одношнекового и двухшнекового экструдера нагреватель подбирают по зоне нагрева; англоязычный термин для такого типа изделия - band heater.
Как подобрать цельный или разъёмный хомут
Цельное исполнение выбирают, когда хомут можно установить на цилиндр без ограничений по радиальному доступу. Разъёмный вариант из двух полуколец применяют, если доступ к цилиндру ограничен; такое исполнение у производителей обозначают ПХНм.
По заказу делаем цельный хомут или разъёмный из двух полуколец. Для выбора укажите условия монтажа и нужный вариант.
Посадка и конструкция
Миканитовый хомут передаёт тепло цилиндру контактом, поэтому нужна плотная посадка. Зазор, износ или неровность поверхности могут привести к локальному перегреву.
В описаниях производителей конструкция включает нагревательную проволоку или ленту, изолятор из миканита, кожух из нержавеющей стали, крепления и выводы. Слюдяной хомут также называют миканитовым; флогопит и мусковит - названия, которые могут встречаться в описаниях материалов у производителей.
Исполнение под монтажные условия

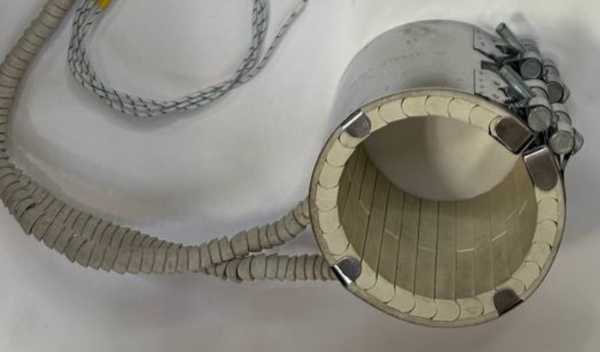

По заказу делаем отверстие или вырез под термопару, выбираем тип выводов и длину провода. Также можно заказать миканитовое или керамическое исполнение.
Если требуется обогрев ёмкости, уточните форму посадочной поверхности и способ установки: эти данные нужны для выбора исполнения.
Что прислать для расчёта
Для расчёта укажите внутренний диаметр и ширину, мощность и напряжение. Отдельно сообщите, нужен цельный или разъёмный хомут, есть ли отверстие или вырез под термопару, какой требуется тип выводов и длина провода.
Добавьте рабочую температуру и модель оборудования. Если маркировка старого нагревателя сохранилась, приложите фото.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли нагреватель к моему оборудованию?
Для оценки нужны модель оборудования, размеры посадочного места и маркировка старого нагревателя, если она есть. Для термопластавтомата или экструдера также укажите зону установки.
Как правильно затянуть хомут на цилиндре?
Хомут должен плотно прилегать к цилиндру: нагрев передаётся контактом. Учитывайте тип крепления и состояние посадочной поверхности; значения усилия затяжки в исходных данных не указаны.
Можно ли сделать разъёмный хомут или отверстие под термопару?
Да, по заказу делаем разъёмное исполнение из двух полуколец, а также вырез или отверстие под термопару. Укажите это при расчёте.
Как проверить старый ТЭН?
Сверьте маркировку и размеры старого нагревателя с посадочным местом, проверьте состояние поверхности цилиндра и самого изделия. Для подбора замены приложите фото.
Что прислать для расчёта?
Нужны внутренний диаметр, ширина, мощность, напряжение, рабочая температура и вариант исполнения. Укажите также тип выводов, длину провода, наличие отверстия или выреза под термопару.
Когда выбирать цельный хомут, а когда разъёмный?
Цельный вариант подходит, если его можно установить на цилиндр без ограничений по радиальному доступу. Разъёмный выбирают, когда доступ ограничен или удобнее монтировать две половины отдельно.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
