Характеристики
| Маркировка | 333 А10/2.7 Т230 |
|---|---|
| Развёрнутая длина | 3330 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 10 мм |
| Мощность | 2,7 кВт |
| Напряжение | 230 В |
| Код среды | T: неподвижный воздух и газы выше 450 °C |
Маркировка по частям
| Часть | Что означает | Значение |
|---|---|---|
| 333 | развёрнутая длина | 3330 мм |
| A | длина контактного стержня в заделке | 40 мм |
| 10 | диаметр оболочки | 10 мм |
| 2,7 | мощность | 2,7 кВт |
| T | среда | неподвижный воздух и газы выше 450 °C |
| 230 | напряжение | 230 В |
Что сообщает маркировка 333 А10/2.7 Т230
Для этого трубчатого электронагревателя маркировка связывает геометрию, электрические параметры и среду: развёрнутая длина 3330 мм, диаметр оболочки 10 мм, мощность 2,7 кВт и напряжение 230 В. Код A относится к контактному стержню длиной 40 мм в заделке, а код T указывает на неподвижный воздух и газы выше 450 °C. По расчёту ГОСТ 13268-88 активная длина составляет 3250 мм, ток равен 11,7 А, сопротивление в рабочем режиме составляет 19,6 Ом. Для сочетания длины 3330 мм и мощности 2,7 кВт удельная поверхностная мощность равна 2,64 Вт/см²; предел для этой среды составляет 5 Вт/см². В расчёте для кода T указана оболочка из нержавеющей жаропрочной стали. Эти параметры помогают определить, какое исполнение требуется для замены: значение имеет не только мощность, но и длина, форма, выводы и условия нагрева.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 3250 мм |
|---|---|
| Расчётный ток | 11,7 А |
| Расчётное сопротивление в рабочем режиме | 19,6 Ом |
| Удельная поверхностная мощность (по активной длине) | 2,64 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 5 Вт/см² |
| Запас до предела ГОСТ | 47 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая жаропрочная сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| 2,7 кВт на 220 В вместо 230 В | ток 12,3 А, сопротивление спирали 17,9 Ом; спираль пересчитываем, размеры остаются |
| Стержень 65 мм (код B) вместо 40 мм | при той же развёрнутой длине 3330 мм активная часть станет 3200 мм, удельная нагрузка 2,69 Вт/см² |
| Мощность 2 кВт на той же длине | удельная нагрузка 1,96 Вт/см² при пределе 5 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
| Мощность 3,4 кВт на той же длине | удельная нагрузка 3,33 Вт/см² при пределе 5 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
| Оболочка для воздуха | чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Какие исполнения можно заказать для этого ТЭН

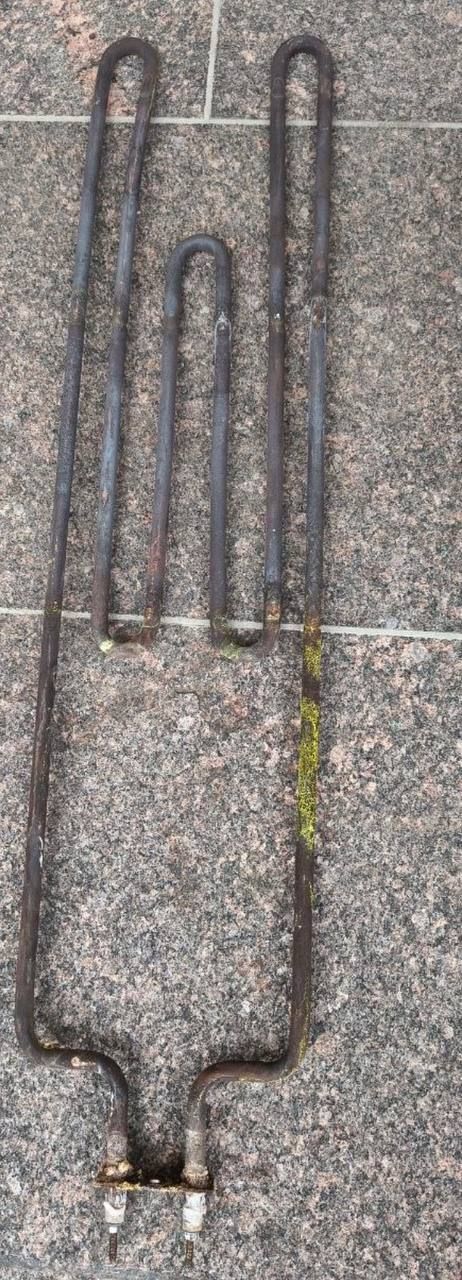

Для замены нагревателя Karina Forta Nova 8 можно изменить отдельные параметры 333 А10/2.7 Т230, указав требуемую геометрию и режим.
- В исходном обозначении заданы 2,7 кВт и 230 В. Для нового исполнения можно выбрать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При изменении этих значений учитываем заданную длину 3330 мм и код среды T, чтобы пересчитать электрические параметры и нагрузку.
- В маркировке стержень длиной 40 мм отмечен кодом A. Если компоновка печи требует другого контактного стержня, доступны длины 65 мм (код B), 100 мм (код C), 125 мм (код D), 160 мм (код E), 250 мм (код F), 400 мм (код G) и 630 мм (код H). Для подключения можно предусмотреть резьбу М4, М5 или М6 с гайками и шайбами либо провода в термостойкой изоляции.
- Развёрнутая длина исходного ТЭН составляет 3330 мм. Для другого расположения внутри печи по заказу меняем форму: прямая, U, W, M, Г-образная, скрепка, кольцо, спираль или вариант по эскизу. Так длину и конфигурацию можно задать под пространство, которое занимает нагреватель.
- Для 333 А10/2.7 Т230 в названии не указаны крепление и материал оболочки. Можно заказать штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28, трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2 либо крепление на фланце. Для воздуха доступны оболочки из чёрной стали при умеренной температуре оболочки и из нержавеющей или жаропрочной стали при высокой.
- Если ТЭН мощностью 2,7 кВт будет работать с обдувом, можно заказать оребрённое исполнение. Также предусмотрены встроенный термовыключатель или термостат; в маркировке 333 А10/2.7 Т230 эти элементы не обозначены.
Как меняются параметры в расчётных вариантах
При сохранении мощности 2,7 кВт и переходе с 230 В на 220 В для ТЭН с размерами исходного исполнения расчётный ток будет 12,3 А, сопротивление спирали 17,9 Ом. Спираль пересчитывается под заданное напряжение, геометрия нагревателя остаётся прежней. Это вариант исполнения для 220 В, а не основание подключать ТЭН, маркированный на 230 В, к другому напряжению без пересчёта.
Для исходной развёрнутой длины 3330 мм замена стержня с 40 мм (код A) на 65 мм (код B) сокращает активную часть до 3200 мм. При мощности 2,7 кВт удельная поверхностная мощность составит 2,69 Вт/см². При сравнении вариантов это показывает, как длина контактного стержня влияет на активную часть и расчётную нагрузку; результат остаётся ниже предела 5 Вт/см² для среды, заданной кодом T.
Для ТЭН длиной 3330 мм расчётная удельная нагрузка при мощности 2 кВт составляет 1,96 Вт/см², при 3,4 кВт - 3,33 Вт/см². Оба значения ниже предела 5 Вт/см² по ГОСТ 13268-88 для указанной среды. Эти варианты помогают оценить изменение мощности, но при заказе также нужно определить напряжение и материал оболочки с учётом температуры.
Где применяют подобные нагреватели воздуха
Подобные трубчатые ТЭН применяют в инкубаторах для бытового и фермерского вывода яиц, где требуется прогрев воздуха у лотков в течение цикла. Их также ставят в сушильные камеры для древесины, чтобы сушить пиломатериалы до эксплуатационной влажности перед изготовлением мебели и погонажных изделий. У ТЭН 333 А10/2.7 Т230 длина составляет 3330 мм, а код T указывает на неподвижный воздух и газы выше 450 °C; этих данных недостаточно, чтобы подтвердить соответствие конкретной камере.
Подобные воздушные нагреватели используют в тигельных плавильных печах для нагрева воздуха между корпусом печи и тиглем, в обогревателях кабин кранов, экскаваторов и бульдозеров, а также в духовых шкафах с неподвижным воздухом или конвекцией. В промышленных осушителях воздуха нагреватели применяют для оттайки льда на испарителе. При замене 333 А10/2.7 Т230 в другом устройстве сверяют его параметры: мощность 2,7 кВт, напряжение 230 В, длину и диаметр 10 мм. Одинаковый тип среды не подтверждает совместимость по установочным размерам.
Почему воздушный ТЭН с кодом T не предназначен для воды
Маркировка 333 А10/2.7 Т230 обозначает нагреватель для неподвижного воздуха и газов выше 450 °C. Расчётные 2,64 Вт/см² получены для его мощности 2,7 кВт и активной длины 3250 мм; сопоставление с пределом 5 Вт/см² выполнено для среды, указанной кодом T, по ГОСТ 13268-88. Использовать этот результат как подтверждение работы в воде нельзя.
Для нагрева воды требуется исполнение, рассчитанное на эту среду. Совпадение мощности 2,7 кВт или длины 3330 мм не означает, что воздушный ТЭН подходит для такой задачи. Если нагреватель подбирают для другой среды, расчёт нагрузки и исполнение оболочки определяют заново.
Что сообщить для замены ТЭН Karina Forta Nova 8
Укажите маркировку 333 А10/2.7 Т230, длину 3330 мм, диаметр оболочки 10 мм, мощность 2,7 кВт и напряжение 230 В. Для проверки замены также нужны сведения о среде, контактном стержне 40 мм и креплении. Если маркировка старого нагревателя не читается, приложите его фото и сообщите модель оборудования Karina Forta Nova 8; это поможет сопоставить форму, выводы и место установки.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли изменить резьбу штуцера или тип крепления?
Да. В названии ТЭН 333 А10/2.7 Т230 крепление не указано, поэтому можно заказать штуцер с доступной резьбой или фланец. Выбранное крепление нужно сверить с местом установки в печи Karina Forta Nova 8.
Можно ли изменить выводы или контактный стержень?
Да. В исходной маркировке указан контактный стержень 40 мм (код A); доступны другие длины, например 65 мм (код B), или выводы проводом в термостойкой изоляции. Выбранный вариант должен учитывать подключение ТЭН мощностью 2,7 кВт.
Можно ли заказать другую мощность или напряжение при той же длине?
Да, можно запросить другое исполнение с развёрнутой длиной 3330 мм. Например, для 2,7 кВт при 220 В расчётные ток и сопротивление спирали составляют 12,3 А и 17,9 Ом.
Можно ли изготовить замену без маркировки старого ТЭН?
Для сопоставления с 333 А10/2.7 Т230 нужны длина, диаметр 10 мм, мощность и напряжение. Если маркировки нет, приложите фото и сообщите модель печи Karina Forta Nova 8.
Подойдёт ли ТЭН 333 А10/2.7 Т230 для воды?
Нет подтверждения для воды: код T задаёт неподвижный воздух и газы выше 450 °C. Расчётная нагрузка 2,64 Вт/см² относится к этой среде.
Подойдёт ли этот ТЭН к другому оборудованию?
В названии указана печь Karina Forta Nova 8. Для другого оборудования нужно проверить длину 3330 мм, диаметр 10 мм, форму, крепление и напряжение 230 В; одной мощности 2,7 кВт недостаточно.
