Характеристики
| Маркировка | 170А8/2,0К380 |
|---|---|
| Развёрнутая длина | 1700 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 8 мм |
| Мощность | 2 кВт |
| Напряжение | 380 В |
| Код среды | K: движущийся воздух |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1620 мм |
|---|---|
| Расчётный ток | 5,3 А |
| Расчётное сопротивление в рабочем режиме | 72,2 Ом |
| Удельная поверхностная мощность (по активной длине) | 4,91 Вт/см² |
| Предел удельной мощности для движущегося воздуха по ГОСТ 13268-88 | 3,5–6,5 Вт/см² в зависимости от скорости и температуры воздуха |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая или нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Расшифровка 170А8/2,0К380 и расчёт нагрузки
В обозначении этого ТЭН код A соответствует контактному стержню длиной 40 мм в заделке, цифра 8 - диаметру оболочки 8 мм. Развёрнутая длина составляет 1700 мм. Часть 2,0К380 задаёт мощность 2 кВт, среду K - движущийся воздух, а напряжение - 380 В. Крепление маркировка не описывает.
По расчёту активная часть равна 1620 мм: это развёрнутая длина за вычетом двух холодных зон. При мощности 2 кВт расчётный ток составляет 5,3 А, сопротивление в рабочем режиме - 72,2 Ом. Удельная поверхностная мощность по активной длине - 4,91 Вт/см².
Для этого ТЭН значение 4,91 Вт/см² сопоставляют с допустимой для движущегося воздуха удельной мощностью по ГОСТ 13268-88. Нормируемый интервал составляет 3,5-6,5 Вт/см², а подходящий предел зависит от скорости потока и температуры воздуха. Для расчётного воздушного режима ГОСТ указывает оболочку из углеродистой или нержавеющей стали; конкретный материал выбирают с учётом температуры оболочки.
Что можно изменить в исполнении 170А8
В маркировке уже заданы длина 1700 мм, диаметр 8 мм, мощность 2 кВт, напряжение 380 В и работа с движущимся воздухом. Остальные параметры можно согласовать для конкретного монтажа и режима.
- У обозначения 170А8/2,0К380 нет кода крепления. Для монтажа ТЭН длиной 1700 мм по заказу задаём штуцер с гайкой либо фланцевое крепление; размер соединения выбирают по посадочному месту.
- Сейчас контактный стержень имеет длину 40 мм, код A. Для этого исполнения можно заказать другую длину стержня: 65, 100, 125, 160, 250, 400 или 630 мм. Для присоединения также доступны выводы проводом в термостойкой изоляции.
- Материал оболочки в обозначении 170А8/2,0К380 не кодируется. Для этого воздушного исполнения можно выбрать чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой температуре.
- Для базового варианта заданы 2 кВт и 380 В. По заказу можно изменить мощность или напряжение; для длины 1700 мм и диаметра 8 мм отдельно оценивают получившуюся удельную нагрузку с учётом воздушного режима.

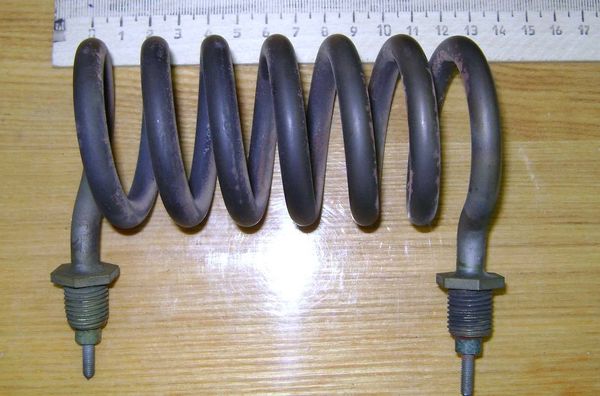

- Прямое исполнение длиной 1700 мм можно заменить на U-, W-, M- или Г-образную форму, скрепку, кольцо, спираль либо оребрённый вариант. Также можно заказать встроенный термовыключатель или термостат; оребрение доступно для работы с обдувом.
Как меняются расчёты при другой длине стержня и питании
Увеличение стержня с 40 мм (код A) до 65 мм (код B) при развёрнутой длине 1700 мм сокращает активную часть до 1570 мм. Для мощности 2 кВт удельная нагрузка при этом становится 5,07 Вт/см² вместо 4,91 Вт/см². Изменение длины стержня влияет не только на вывод: меняются активная длина и расчётная нагрузка оболочки.
При сохранении развёрнутой длины 1700 мм вариант на 1,5 кВт даёт удельную нагрузку 3,68 Вт/см². Исполнение на 2,5 кВт даёт 6,14 Вт/см² вместо исходных 4,91 Вт/см². Для оценки каждого варианта нагрузку сопоставляют со скоростью обдува и температурой воздуха: одного попадания в общий интервал ГОСТ недостаточно для выбора рабочего режима.
Если оставить мощность 2 кВт, но перейти с 380 на 220 В, расчётный ток составит 9,1 А, а сопротивление спирали - 24,2 Ом. В этом варианте спираль пересчитывается, внешние размеры остаются прежними. Поэтому исполнение 170А8/2,0К380 нельзя считать электрически взаимозаменяемым с вариантом на 220 В только на основании совпадения длины 1700 мм и диаметра 8 мм.
Для выбора между стержнем 40 и 65 мм, мощностью 1,5, 2 или 2,5 кВт и напряжением 380 или 220 В нужно учитывать монтаж, питание и реальный обдув. Например, нагрузка 6,14 Вт/см² для варианта 2,5 кВт требует оценки при фактической скорости воздуха и температуре.
Установка в кабине: обдув, вибрация и пыль
ТЭН для отопления кабины размещают в панели или конвекторном обогревателе, где он передаёт тепло воздуху кабины. Для исполнения 170А8/2,0К380 важны его параметры: длина 1700 мм, диаметр 8 мм, мощность 2 кВт и расчёт на движущийся воздух. Эти данные необходимо сопоставить с узлом установки конкретной машины.
- В справочнике приведены Terex Trucks с Webasto Winter Kit и Arctic Kit для карьерных самосвалов. Тип и мощность нагревателя в этих комплектациях не раскрыты, поэтому параметры 170А8/2,0К380 нужно сверять с установленным узлом.
- Для телескопических погрузчиков указан JLG SkyTrak с Cold Weather Package, для автогидроподъёмников - Genie с cold package. Эти модели служат примерами оборудования, а совместимость с ТЭН длиной 1700 мм и мощностью 2 кВт требует проверки по монтажу и электропитанию.
- Для закрытой кабины вилочного погрузчика приведена модель СИЛАНТ ПД 3,0. Данных о типе и мощности установленного обогревателя нет; параметры 380 В и 2 кВт необходимо сопоставить с фактической системой оборудования.
- Для кабинной техники среди причин отказа отмечены вибрация и пыль. При проверке замены учитывают состояние узла, крепление и выводы, а также сохранение электрических параметров этого изделия.
- Блокировка циркуляции воздуха может привести к перегоранию нагревательного элемента. Для исполнения с кодом K это важно соотнести с расчётной нагрузкой 4,91 Вт/см²: она получена для движущегося воздуха, а не для работы без обдува.
Что меняет неподвижный воздух для ТЭН 2 кВт
Маркировка 170А8/2,0К380 задаёт движущийся воздух. Расчётные 4,91 Вт/см² получены для активной длины 1620 мм при мощности 2 кВт, поэтому значение нужно рассматривать вместе со скоростью потока и температурой. Переносить этот режим на неподвижный воздух без пересчёта нельзя.
- Для исходных 2 кВт и активной длины 1620 мм нагрузка составляет 4,91 Вт/см². По ГОСТ 13268-88 её сопоставляют с интервалом 3,5-6,5 Вт/см² для движущегося воздуха; граница выбора зависит от скорости и температуры.
- Для той же развёрнутой длины 1700 мм вариант мощностью 1,5 кВт снижает нагрузку до 3,68 Вт/см², а вариант 2,5 кВт повышает её до 6,14 Вт/см². Результат для каждого исполнения проверяют по фактическому обдуву.
- Если ТЭН длиной 1700 мм планируют использовать, например, в сушильной камере с неподвижным воздухом, исходный код K уже не описывает режим применения. Среду и нагрузку нужно пересчитать для нового задания.
- Название «ТЭН для печи» само по себе не означает, что исполнение 170А8/2,0К380 подходит к любой печи. Для подбора важны мощность 2 кВт, напряжение 380 В, диаметр 8 мм, длина 1700 мм и движение воздуха.
- ТЭН для тепловой пушки также подбирают с учётом воздушного потока: совпадения мощности недостаточно, если условия обдува отличаются от режима, для которого рассчитаны 4,91 Вт/см².
Какие данные сверить для заказа 170А8/2,0К380
Для повторения этого исполнения проверьте маркировку 170А8/2,0К380, развёрнутую длину 1700 мм, диаметр оболочки 8 мм и контактный стержень длиной 40 мм в заделке. Отдельно подтвердите мощность 2 кВт, питание 380 В и работу в движущемся воздухе. Эти параметры позволяют сопоставить ТЭН с электрической схемой и режимом обдува кабины.
Поскольку код крепления в обозначении отсутствует, укажите конструкцию посадочного места: штуцер с гайкой или фланец, а также размеры соединения. Если нужна другая форма, сообщите длину после гибки и расположение монтажных точек. Материал оболочки и длину контактного стержня также укажите отдельно, если они отличаются от базового исполнения.
Если маркировки на старом нагревателе нет, передайте модель оборудования или фотографию, данные о монтаже, питании и воздушной среде. Для этого ТЭН важно различать развёрнутую длину 1700 мм и длину после гибки, а также подтвердить, сохраняются ли диаметр 8 мм, мощность 2 кВт и напряжение 380 В.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать 170А8/2,0К380 с другим креплением?
Да. Код крепления для ТЭН длиной 1700 мм и диаметром 8 мм не указан; по заказу можно выполнить штуцер с гайкой либо фланцевое крепление. В задании укажите размеры посадочного места.
Можно ли изменить вывод или длину контактного стержня?
Да. Базовый стержень имеет длину 40 мм, код A; можно выбрать другую длину, в том числе 65 мм, код B. При длине 65 мм и развёрнутой длине 1700 мм активная часть составит 1570 мм.
Можно ли изменить мощность или напряжение при тех же размерах?
Да, но параметры пересчитывают. Для длины 1700 мм мощность 1,5 кВт даёт 3,68 Вт/см², а 2,5 кВт - 6,14 Вт/см²; для 2 кВт на 220 В расчётные ток и сопротивление составляют 9,1 А и 24,2 Ом.
Можно ли заказать ТЭН по старому образцу без маркировки?
Да. Для исполнения, аналогичного 170А8/2,0К380, передайте данные о длине 1700 мм, диаметре 8 мм, мощности 2 кВт, напряжении 380 В и движущемся воздухе. Также укажите форму и крепление старого нагревателя.
Можно ли использовать этот ТЭН в неподвижном воздухе?
Обозначение 170А8/2,0К380 задаёт движущийся воздух, а расчётная нагрузка составляет 4,91 Вт/см². Для неподвижного воздуха нужно пересчитать режим с учётом мощности 2 кВт и активной длины 1620 мм.
Подойдёт ли 170А8/2,0К380 к моей модели оборудования?
Сверьте параметры узла с этим ТЭН: развёрнутая длина 1700 мм, диаметр 8 мм, мощность 2 кВт, напряжение 380 В и способ крепления. В справочнике указаны, например, JLG SkyTrak и СИЛАНТ ПД 3,0, но данных для подтверждения установки именно этого исполнения в них нет.
