Воздушный ТЭН 6 кВт 400 В IP54 для воздуховода: подбор параметров, цена и сроки

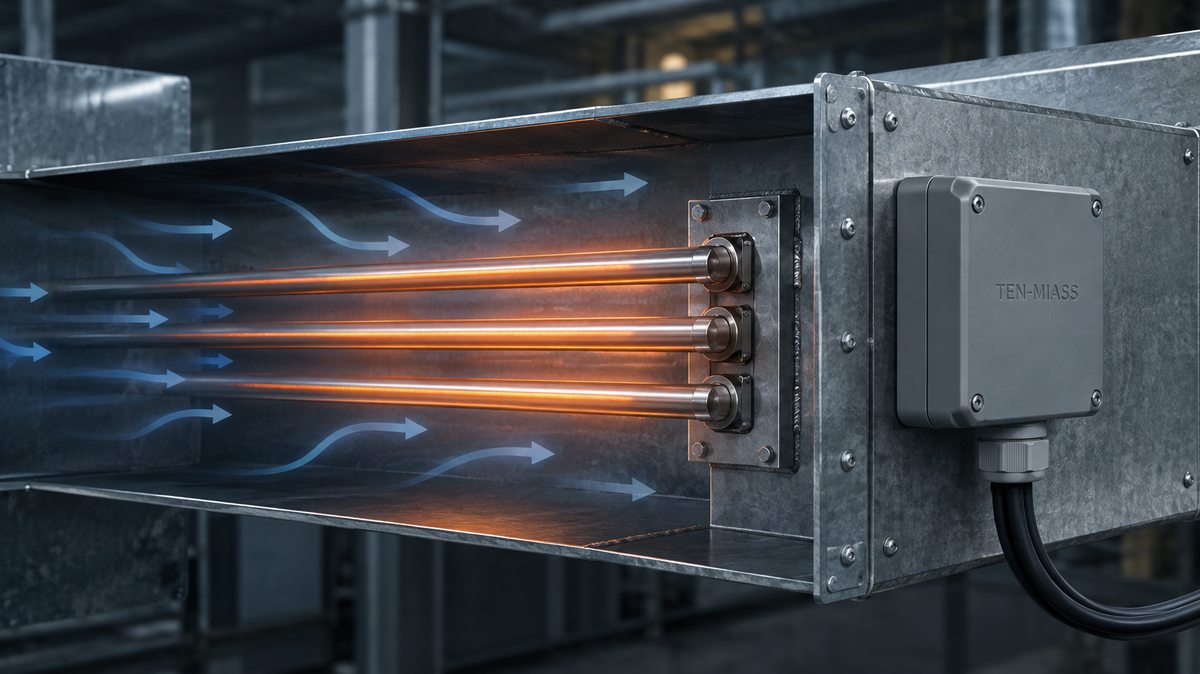

Три трубчатых элемента по 2 кВт на общем фланце, собранные звездой на 400 В, дают ток в линии около 8,7 А и сопротивление 25,2-29,4 Ом на каждой паре клемм по ГОСТ 13268-88. Трубки стоят прямо в потоке воздуха внутри канала, клеммная коробка IP54 выведена наружу, на сухую сторону стенки. Комплект в стали - от 7020 ₽, в нержавеющем AISI 304 для влажного воздуха - от 14040 ₽, срок изготовления 7-14 рабочих дней.

Какие параметры воздуховода нужно знать перед заказом

Воздушный ТЭН под воздуховод не продаётся как готовая позиция со склада: его компонуют под сечение канала, расход воздуха и требуемый подогрев. Пять параметров определяют всю конструкцию.

Почему воздуховоду нужен именно принудительный обдув

Допустимая ваттная нагрузка трубки зависит от того, как с неё снимается тепло. По ГОСТ 13268-88 для спокойного воздуха без движения норма 2-3 Вт/см², для воздуха, который принудительно движется мимо трубки (обдув, калорифер, канал системы вентиляции), норма поднимается до 5-7 Вт/см². Разница в два с лишним раза, и именно поток воздуха в воздуховоде даёт запас по мощности, которого нет в закрытом неподвижном объёме.

Для элемента 2 кВт на трубке 13 мм при активной длине 820 мм нагрузка получается q = 2000 / (π × 1,3 × 82) ≈ 5,97 Вт/см² - верхняя часть диапазона принудительного обдува, с запасом от перегрузки. Если взять трубку толще, 16 мм, тот же режим даёт активную длину около 660 мм: диаметр больше, значит площадь на единицу длины больше, и корпус можно сделать короче. Выбор диаметра - это прямой компромисс между длиной нагревателя и глубиной воздуховода, в который он должен встать.

Пример расчёта мощности под сечение канала

Мощность нагрева воздушного потока считается по формуле P(Вт) = 0,335 × L(м³/ч) × ΔT(°C), где 0,335 Вт·ч/(м³·°C) - объёмная теплоёмкость воздуха, справочное значение.

Круглый воздуховод Ø400 мм, расход 1500 м³/ч, требуется поднять температуру притока на 12°C:

P = 0,335 × 1500 × 12 = 6030 Вт ≈ 6 кВт

Скорость потока в таком канале: 1500 м³/ч ÷ 3600 ÷ 0,126 м² (площадь сечения Ø400 мм) ≈ 3,3 м/с - это уже уверенный принудительный обдув, который укладывается в диапазон 5-7 Вт/см² для трубок. Для другого сечения и расхода пересчёт идёт по той же формуле, присылайте свои цифры, считаем под конкретный канал.

Электрическая схема: ток и сопротивление по ГОСТ 13268-88

Питание - три фазы, линейное напряжение 400 В, элементы соединены звездой. На каждый из трёх нагревателей приходится фазное напряжение около 230 В и мощность 2 кВт. Ток в линии: I = P / (√3 × U) = 6000 / (1,732 × 400) ≈ 8,7 А.

ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5/−10 % от номинала. Для элемента 2 кВт это диапазон 2100-1800 Вт, через R = U²/P он пересчитывается в коридор сопротивления 25,2-29,4 Ом на каждой паре клемм. Значение вне этого коридора - повод прозвонить элемент отдельно, подробнее про сам допуск - в статье про ГОСТ 13268-88 простыми словами.

Автомат защиты ставят на 10-16 А с УЗО 30 мА. Клеммная коробка IP54 с кабельным сальником выносится на сухую сторону стенки канала, внутрь потока воздуха коробку не ставят - туда же летит та пыль, от которой защищает корпус.

Сколько стоит воздушный ТЭН 6 кВт 400 В IP54

Цена зависит от материала трубки и фланца. Для стандартного комплекта из трёх элементов:

Цены при закупке от 10 шт. Точный расчёт - по чертежу в день обращения.

На итоговую цену влияют диаметр трубки, длина активной зоны, размер фланца под посадочное отверстие и наличие дополнительной термозащиты в цепи. Для разового заказа под конкретный воздуховод присылайте параметры, считаем точно.

Сроки изготовления и отгрузки

Стандартный срок производства - 7-14 рабочих дней с момента согласования чертежа и оплаты. Минимальная партия - 1 штука, заказ на замену вышедшего из строя нагревателя собирается так же быстро, как и для нового проекта вентиляции. Отгрузка СДЭК или ПЭК по России, отправляем и в Казахстан.

Чек-лист: что прислать, чтобы расчёт был точным

• Форма и сечение канала (мм), способ монтажа фланца - боковая стенка, торец, сверху
• Расход воздуха, м³/ч, или скорость потока, если расход неизвестен
• Требуемый подогрев: с какой температуры на какую, °C
• Напряжение и схема сети: 400 В звезда, 400 В треугольник или другое
• Материал: сухой чистый воздух или с конденсатом, пылью, волокном
• Фото старого ТЭНа или места установки, если меняете вышедший из строя

Типичная ошибка при установке в воздуховод

Трубки ставят вплотную к одной из стенок прямоугольного канала, потому что так короче монтаж или не мешает соседний короб. Результат - стенка рядом с трубкой нагревается сильнее расчётного, а противоположная сторона сечения остаётся холодной: воздух на выходе прогревается неравномерно, и часть мощности уходит не туда. Правильно - центрировать трубки по сечению и держать их подальше от углов канала, где поток почти не движется. Если сечение узкое и центрировать нечем, лучше заранее обсудить компоновку, а не подгонять готовый комплект под место на объекте.

Частые вопросы
